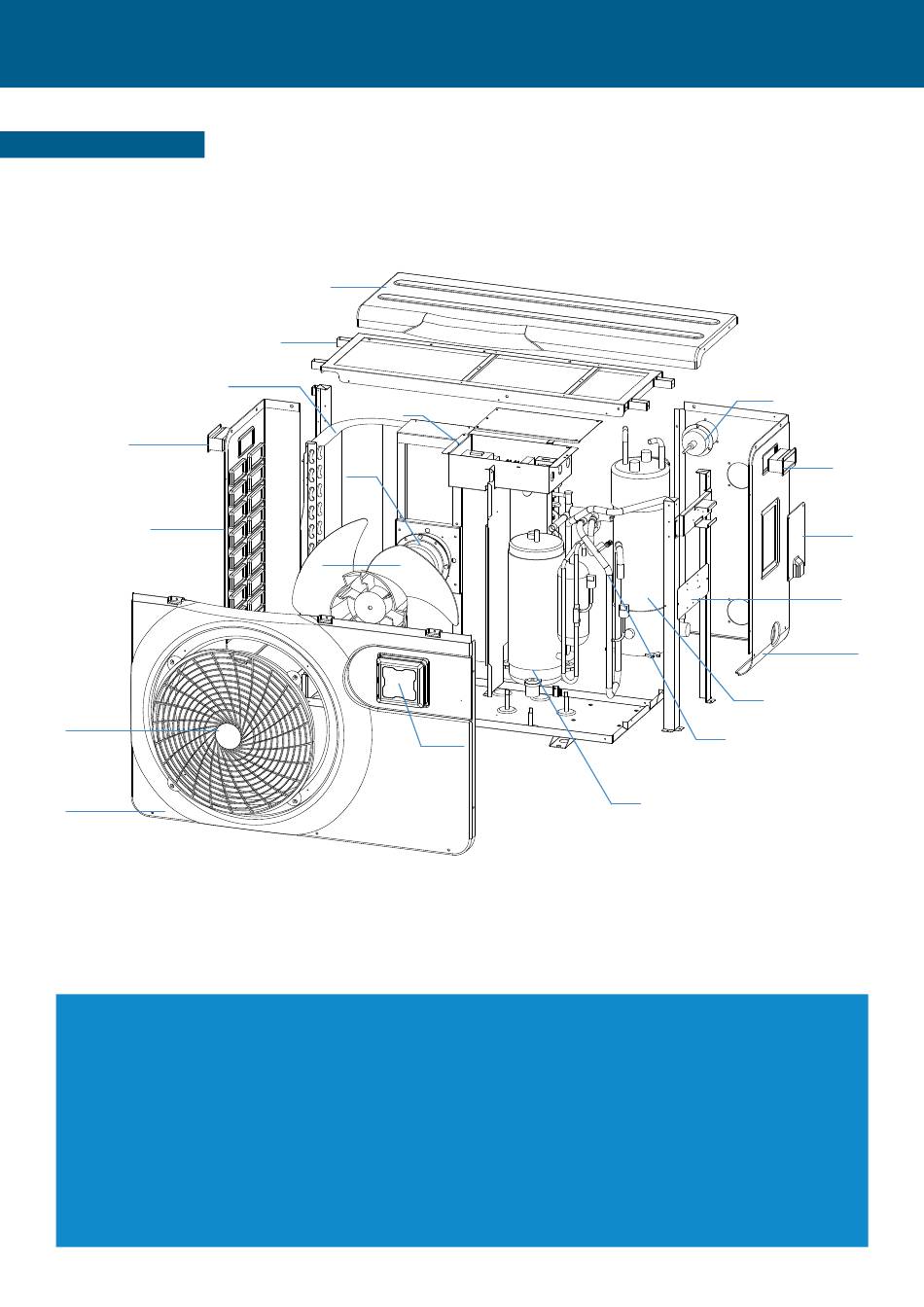

2.5 Vue éclatée
8
4
3
2
1
1. Panneau avant
2. Grille de protection ventilateur
3. Panneau gauche
4. Poignée gauche
5. Cadre de montage / Châssis
6. Panneau supérieur
7. Boîtier de commande électrique
8. Évaporateur
9. Moteur du ventilateur
10. Hélice du ventilateur
2. Description
6
5
7
9
10
11
11
12
11. Emplacement étanche pour télécommande
12. Compresseur
13. Vanne à quatre voies
14. Échangeur de chaleur
15. Panneau droit
16. Bornier électrique
17. Couvercle du boîtier électrique
18. Poignée droite
19. Manomètre
19
18
17
16
15
14
13
