fig. 19
Serre-câble
5. Remplacez le couvercle de commande, le pan-
neau avant et la grille d'entrée d'air.

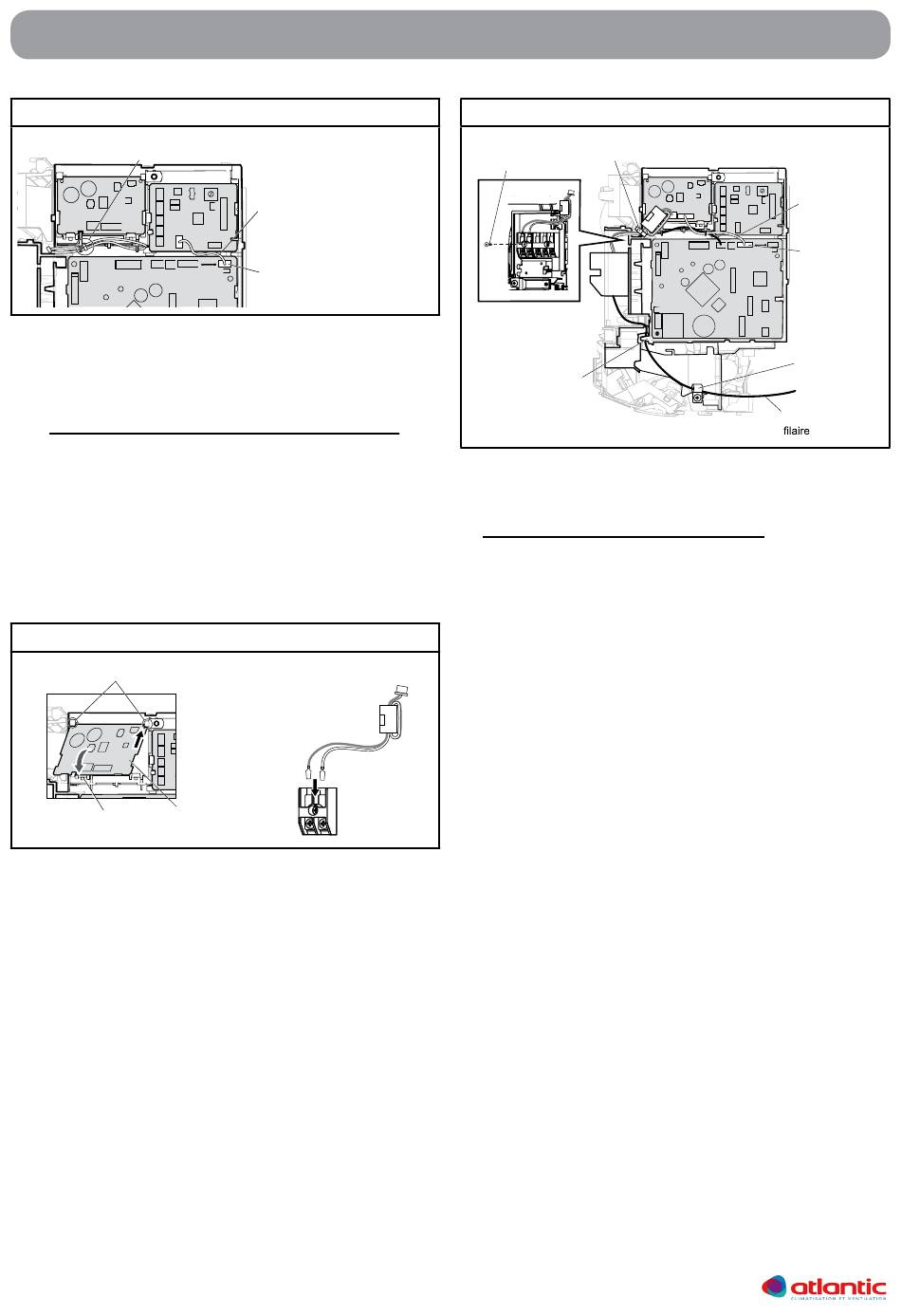

8.3. Installation du kit de communication

1. Retirez la grille d'entrée d'air, le panneau avant,
et le couvercle de commande (voir «7.1. Dépose
et repose de la grille d'entrée d'air», page 26).
2. Insérez la PCB sur les fermoirs (2 emplace-
ments). Enfoncez la PCB dans son logement (voir
Fig. 20).
3. Connectez le fil EMI (voir Fig. 20).
fig. 20
Fermoirs
PCB de
Fermoir
communication
4. Fixez le bornier à l'unité intérieure avec 1 vis
(accessoire en option).
5. Connectez le fil avec le noyau EMI à la PCB de
communication, puis fixez-le avec le serre-câble
(accessoire en option).
6. Connectez le kit de communication et la PCB
principale.
7. Connectez le câble de la télécommande filaire au
bornier comme indiqué dans la Fig. 21.
28
installation de l'unité intérieure
Fil de la PCB d'entrée/
de sortie externe
Connecteur
(CN65)
fig. 21
(accessoire
Vis
Serre-câble
en option)
Étiquette
8. Remplacez le couvercle de commande, le pan-
neau avant et la grille d'entrée d'air.

9. TEST DE fONCTIONNEMENT

Effectuez un TEST DE FONCTIONNEMENT (Voir
chapitre «6. ESSAIS DE FONCTIONNEMENT»,
page 36).
Fil de
communication
Connecteur
(CN13)
Serre-câble
Câble de
télécommande
