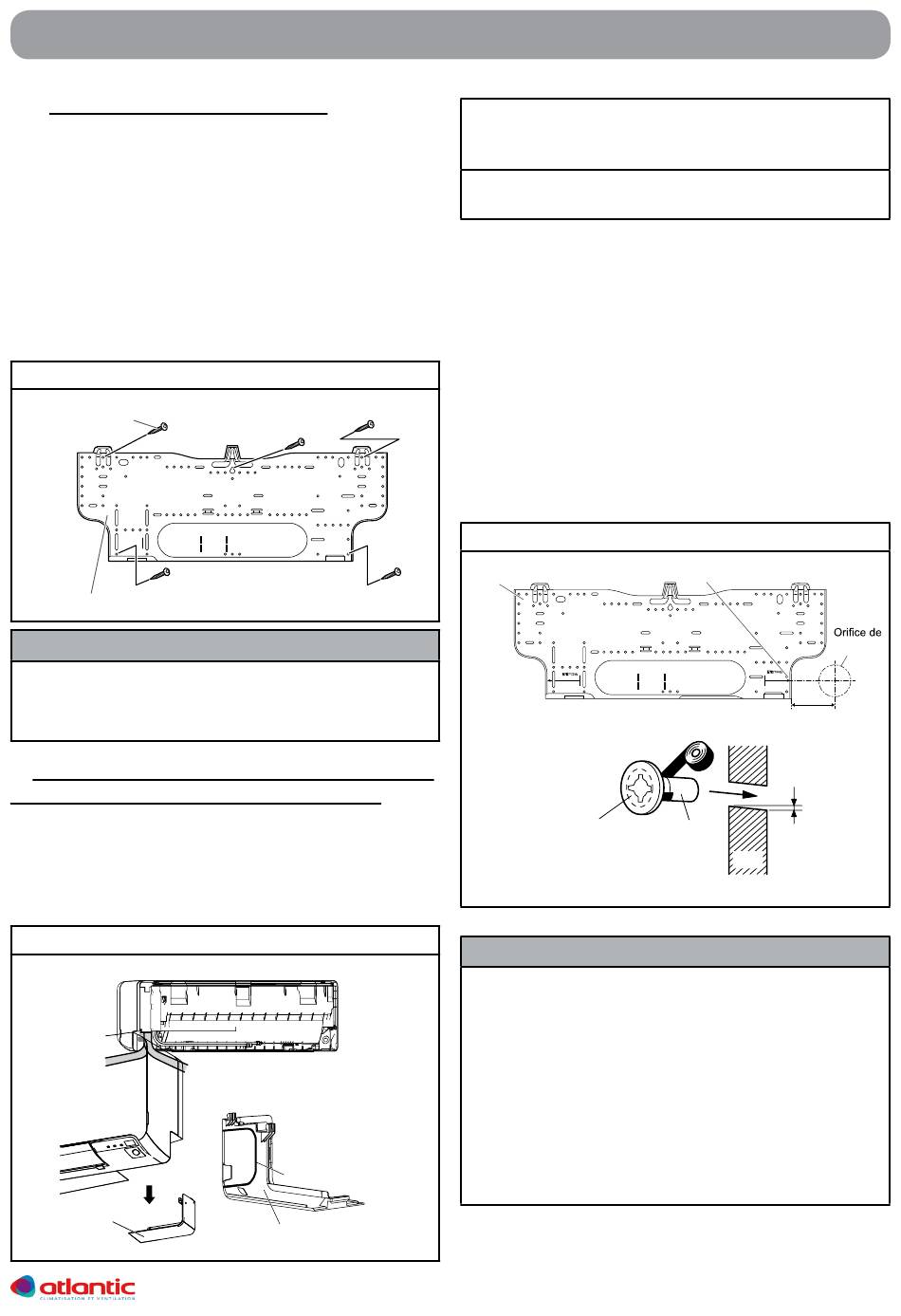

3.2. Installation du support mural

1. Installez le support mural afin qu'il soit correcte-
ment positionné horizontalement et verticalement.
Si le support mural est incliné, de l'eau risque de
s'écouler sur le sol.
2. Installez le support mural de façon à ce qu'il soit
suffisamment solide pour supporter le poids de
l'unité intérieure. Fixez le support mural au mur
avec au moins 5 vis et chevilles via les trous sur
les bords du support.
3. Vérifiez qu'il n'y ait pas d'écart entre le support et
le mur
fig. 3
Vis (5 emplacements, accessoires)
Support de crochet mural
ATTENTION
Le support mural doit être correctement aligné
horizontalement et verticalement. S'il est penché,
des fuites peuvent survenir.
4. MISE EN PLACE DES LIAISONS fRIGORI-
fIqUES ET DU TUYAU D'ÉVACUATION
Les liaisons peuvent être raccordées dans 2 direc-
tions. Lorsque les liaisons sont raccordées dans la
direction (B), découpez un trou dans le couvercle
inférieur le long de la rainure pour les tuyaux à l'aide
d'une scie à métaux.
fig. 4
(B) Sortie
droite
Couvercle inférieure
installation de l'unité intérieure
(Arrière)
(A) Sortie
arrière
Rainure pour les tuyaux
Couvercle inférieure
(vue intérieure)
Référez-vous au paragraphe «5. Raccordement
des liaisons frigorifiques», page 13 de l'unité
extérieure
Référez-vous également au paragraphe «Liaisons
frigorifique» page 14
1. Découper un orifice d'un diamètre de 65 mm
dans le mur à la position indiquée ci-après.
2. Découper le trou de façon à ce que l'extrémité
extérieure soit plus basse (de 5 à 10 mm) que
l'extrémité intérieure.
3. Toujours aligner le centre de l'orifice du mur. S'il
n'est pas aligné, une fuite d'eau peut se produire.
4. Couper le tuyau mural pour correspondre à
l'épaisseur du mur, l'enfoncer dans le capuchon
de mur, fixer le capuchon avec du ruban vinyle, et
enfoncer le tuyau à travers le mur.
5. Pour la tuyauterie droite, découper le trou un peu
plus bas de façon à ce que l'eau d'évacuation
s'écoule librement.
fig. 5
Support de crochet mural
Fixer avec du ruban vinyle *
Bouchon (non fourni)
Fourreau (non fourni)
ATTENTION
Toujours utiliser le tuyau mural.
Si le tuyau mural n'est pas utilisé, le câble qui est
connecté entre l'unité intérieure et l'unité extérieure
risque de toucher le métal, et de causer une dé-
charge électrique.
Veillez à toujours bien centrer le trou. Un aligne-
ment incorrect peut entraîner des fuites.
En l'absence de gaine, le câble qui relie l'unité ex-
térieure aux unités intérieures risque d'être endom-
magé au contact d'une pièce métallique.
Repères de centrage
65 mm
94 mm
5~10 mm
Mur
(Intérieur)
(Extérieur)
