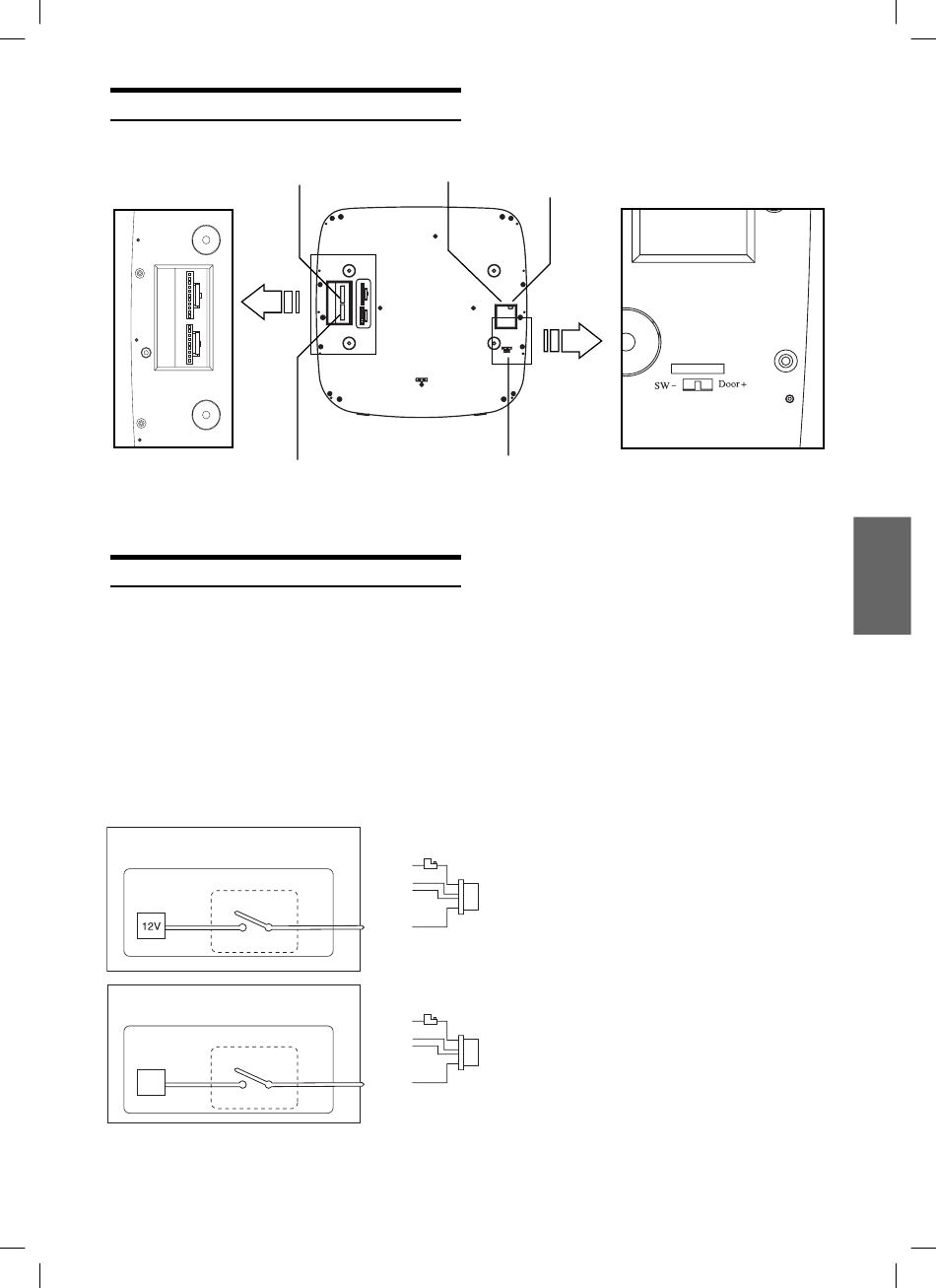

Parte de montaje

Dirección de
los puertos del
conector AV
Cable de luz de techo
El cable de la luz del techo conecta esta luz incorporada al cable del
interruptor de la luz de techo del vehículo.
El interruptor de cambio de polaridad está situado en
la superfi cie superior que se monta en la funda de la
tapicería.
.
La polaridad de la puerta del vehículo depende el tipo
de vehículo. La polaridad se puede cambiar con el
interruptor "Door SW polarity". (Valor predeterminado:
sistema conmutado negativo)
Polaridad +: Cuando la puerta está abierta, lseñal
de la puerta es de 12V
Polaridad -: Cuando la puerta está abierta, la
señal de la puerta es MASA
Polaridad +
Cuando la puerta está abierta ->
La señal de la puerta es de 12V
Vehículo
Puerta Del Vehículo SW
Puerta Cerrada
Puerta Abierta
Polaridad -
Cuando la puerta está abierta ->
La señal de la puerta es MASA
Vehículo
Puerta Del Vehículo SW
Puerta Cerrada
MASA
Puerta Abierta
Book_PKG-RSE2.indb Book_PKG-RSE2.indb 27 27
Conector de
Conector AV 2
encendido
Conector AV 1
Puerta
(Conector de alimentación)
Puerta
(Conector de alimentación)
Conector del
modulador
de FM
Polaridad de la
polaridad de la luz de techo
luz de techo
PKG-RSE2
PKG-RSE2
Detalle del interruptor de
27
-ES
