Manuel d'installation

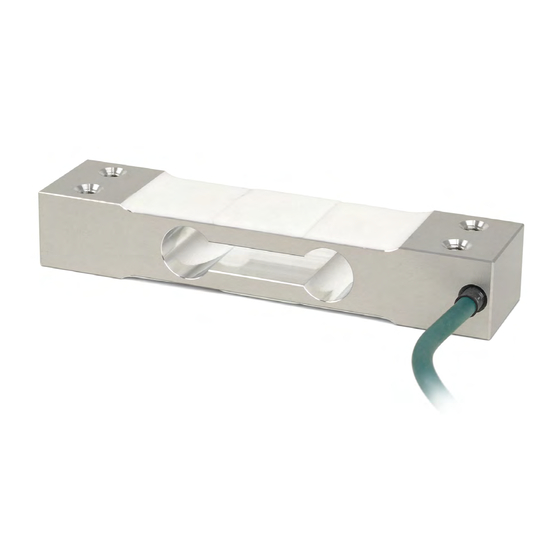

Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/..
Traduction du manuel d'installation original
9499 053 04002
Édition 1.4.0
02/08/2021
Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hambourg, Allemagne
Tél : +49.40.67960.303 Fax : +49.40.67960.383

Publicité

Table des Matières
loading

Manuels Connexes pour Minebea Intec Single Point PR 40/5

Sommaire des Matières pour Minebea Intec Single Point PR 40/5

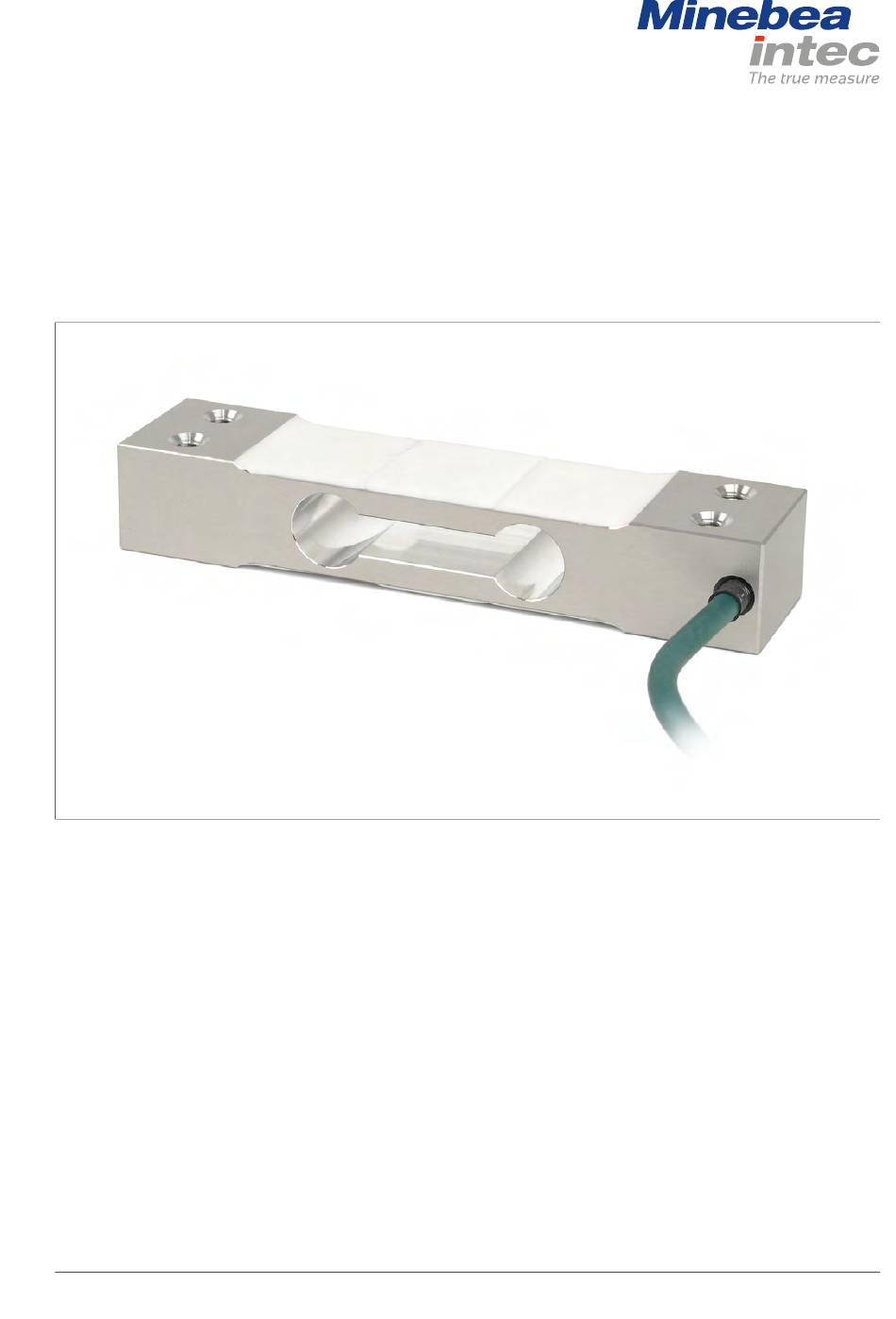

  • Page 1 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Traduction du manuel d'installation original 9499 053 04002 Édition 1.4.0 02/08/2021 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hambourg, Allemagne Tél : +49.40.67960.303 Fax : +49.40.67960.383...
  • Page 2 Toutes les informations contenues dans ce document sont sujettes à modification sans préavis et ne constituent en aucun cas un engagement de la part de Minebea Intec, sauf prescription légale contraire. Seuls les membres du personnel qualifiés ayant reçu la formation correspondante sont autorisés à utiliser/installer ce produit. Dans toute correspondance concernant le produit, veuillez indiquer le type, le nom et le numéro de la version/numéro...

  • Page 3: Table Des Matières

    Capteur de pesage ..............................15 Câbles de capteur de pesage...........................15 Maintenance/réparations/nettoyage ....................16 Maintenance................................16 Réparation ................................. 16 Nettoyage .................................. 16 Elimination des équipements usagés....................17 Certificats ............................18 CE-00044 .................................. 19 16-101A1..................................24 10050..................................27 R60/2000-NL1-17.27 ...............................28 TC10854 ..................................30 CE-00046 .................................. 33 Minebea Intec FR-1...
  • Page 4 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Table des matières 17-044 ..................................38 10052..................................40 R60/2000-NL1-17.04............................... 41 8.10 TC10855 ..................................43 8.11 CE-00050 ..................................46 8.12 17-045..................................51 8.13 10053 ..................................53 8.14 R60/2000-NL1-17.06...............................54 8.15 TC10946 ..................................56 FR-2 Minebea Intec...

  • Page 5: Introduction

    ATTENTION Avertissement contre un risque de blessures ATTENTION face à une situation susceptible de survenir et entraînant de légères blessures réversibles si les mesures de précaution correspondantes ne sont pas prises. Prendre les mesures de précaution correspondantes. Minebea Intec FR-3...

  • Page 6: Hotline

    Prendre les mesures de précaution correspondantes. Remarque: Conseils, informations et remarques utiles. Hotline Téléphone : +49.40.67960.444 Fax : +49.40.67960.474 E-mail : help@minebea-intec.com FR-4 Minebea Intec...

  • Page 7: Consignes De Sécurité

    Vérifier si la livraison est complète. Contrôlez visuellement qu'elle n'a pas été endommagée pendant le transport. Si nécessaire, déposer immédiatement une réclamation auprès du transporteur. Informer le service des ventes ou le centre de service après-vente Minebea Intec. Avant mise en service AVIS Contrôle visuel...

  • Page 8: Spécifications

    PR 47/..: 800 mm × 800 mm OIML R76 Dimension des platesformes max. pour PR 43/.. Capacité max. E Dimension des platesformes 15 kg, 30 kg 450 mm × 450 mm 50 kg, 100 kg 600 mm × 600 mm FR-6 Minebea Intec...

  • Page 9: Dimensions

    3 Spécifications Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Dimensions PR 40/.. Toutes les dimensions sont en mm. PR 43/.. Toutes les dimensions sont en mm. Minebea Intec FR-7...

  • Page 10: Informations De Commande

    ..C3MR ..NTEP PR 40/15 kg 15 kg ..C3MR ..NTEP PR 40/20 kg 20 kg ..C3MR ..NTEP PR 40/30 kg 30 kg ..C3MR ..NTEP PR 40/40 kg 40 kg ..C3MR ..NTEP PR 40/50 kg 50 kg ..C3MR ..NTEP FR-8 Minebea Intec...

  • Page 11: Caractéristiques Techniques Pr 4X

    Capacité maximale Limite supérieure de la plage de mesure Voir chapitre spécifiée Charge limite Charge la plus élevée sans dommage irréversible Charge de rupture Risque de dommages mécaniques Échelon minimal Échelon minimal du capteur de pesage, 15000 Minebea Intec FR-9...
  • Page 12 >5000 MΩ d’isolement = 100 V Isolement entre le circuit et le boîtier Plage nominale de Plage nominale en observant les carac- ≤12 la tension téristiques techniques d’alimentation Tension Fonctionnement continu sans dommage U d’alimentation max. FR-10 Minebea Intec...
  • Page 13 NTEP: plus petit échelon du capteur de pesage v pour PR 40/20 kg…PR 40/50 kg PR 40 Type Divisions 20 kg 30 kg 40 kg 50 kg Unité C3MR 3000 1,34 2,00 2,67 3,34 NTEP III 5000 1,34 2,00 2,67 3,34 5000 Single Minebea Intec FR-11...
  • Page 14 NTEP: plus petit échelon du capteur de pesage v pour PR 47/300 kg…PR 47/750 kg PR 47 Type Divisions 300 kg 500 kg 750 kg Unité C3MR 3000 20,00 33,34 50,00 NTEP III 5000 5000 20,00 33,34 50,00 Single FR-12 Minebea Intec...

  • Page 15: Installation

    à l’aide d’une tôle ou d’un boîtier de protection. AVIS Des dérivations de force peuvent entraîner des erreurs de mesure. Toutes les lignes d’entrée et de sortie (tuyaux, tubes, câbles) doivent être raccordées à l’objet de mesure de la façon la plus souple possible. Minebea Intec FR-13...

  • Page 16: Connexion

    AVERTISSEMENT En cas d’installation en atmosphère explosible : Respecter obligatoirement les consignes d’installation à suivre en fonction de l’application ! Contrôler obligatoirement s’il est autorisé de connecter les blindages des deux côtés avec l’équipotentialité. FR-14 Minebea Intec...

  • Page 17: Capteur De Pesage

    Malgré la robustesse des matériaux, protégez le câble contre les sollicitations chimiques et mécaniques excessives. La protection contre la pénétration d’eau à l’extrémité du câble est une véritable "assurance de longévité". Minebea Intec FR-15...

  • Page 18: Maintenance/Réparations/Nettoyage

    Veiller à n’utiliser que des produits de nettoyage dont la compatibilité avec les matériaux du capteur de pesage (voir chapitre 3.2) a été testée. Nettoyer le capteur de pesage à l’aide d’un chiffon humide pour éviter toute électricité statique. FR-16 Minebea Intec...

  • Page 19: Elimination Des Équipements Usagés

    (contaminations NBC) pour les réparer. Si vous avez des questions, veuillez vous adresser aux collaborateurs de notre service après-vente local ou à notre centre de service après-vente. Minebea Intec GmbH Centre de réparation Meiendorfer Strasse 205 A 22145 Hambourg, Allemagne Tél.

  • Page 20: Certificats

    EU-Declaration of Conformity CE-00050 8.11 Certificate of Conformance (NTEP) 17-045 8.12 Certificate of Approval (NTEP-New York) 10053 8.13 OIML Certificate of Conformity (NMi) R60/2000-NL1-17.06 8.14 Parts Certificate/Test Certificate (NMi) TC10946 8.15 FR-18 Minebea Intec...
  • Page 21 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. CE-00044 Minebea Intec FR-19...
  • Page 22 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-20 Minebea Intec...
  • Page 23 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-21...
  • Page 24 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-22 Minebea Intec...
  • Page 25 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-23...

  • Page 26: 16-101A1

    Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats 16-101A1 FR-24 Minebea Intec...
  • Page 27 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-25...
  • Page 28 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-26 Minebea Intec...
  • Page 29 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 10050 Minebea Intec FR-27...

  • Page 30: R60/2000-Nl1-17.27

    Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats R60/2000-NL1-17.27 FR-28 Minebea Intec...
  • Page 31 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-29...

  • Page 32: Tc10854

    Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats TC10854 FR-30 Minebea Intec...
  • Page 33 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-31...
  • Page 34 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-32 Minebea Intec...
  • Page 35 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. CE-00046 Minebea Intec FR-33...
  • Page 36 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-34 Minebea Intec...
  • Page 37 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-35...
  • Page 38 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-36 Minebea Intec...
  • Page 39 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-37...
  • Page 40 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats 17-044 FR-38 Minebea Intec...
  • Page 41 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-39...
  • Page 42 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats 10052 FR-40 Minebea Intec...
  • Page 43 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. R60/2000-NL1-17.04 Minebea Intec FR-41...
  • Page 44 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-42 Minebea Intec...
  • Page 45 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8.10 TC10855 Minebea Intec FR-43...
  • Page 46 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-44 Minebea Intec...
  • Page 47 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-45...
  • Page 48 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats 8.11 CE-00050 FR-46 Minebea Intec...
  • Page 49 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-47...
  • Page 50 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-48 Minebea Intec...
  • Page 51 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-49...
  • Page 52 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-50 Minebea Intec...
  • Page 53 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8.12 17-045 Minebea Intec FR-51...
  • Page 54 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-52 Minebea Intec...
  • Page 55 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8.13 10053 Minebea Intec FR-53...
  • Page 56 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats 8.14 R60/2000-NL1-17.06 FR-54 Minebea Intec...
  • Page 57 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-55...
  • Page 58 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats 8.15 TC10946 FR-56 Minebea Intec...
  • Page 59 8 Certificats Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. Minebea Intec FR-57...
  • Page 60 Capteurs de pesage "Single Point" en aluminium PR 40/.., PR 43/.., PR 47/.. 8 Certificats FR-58 Minebea Intec...
