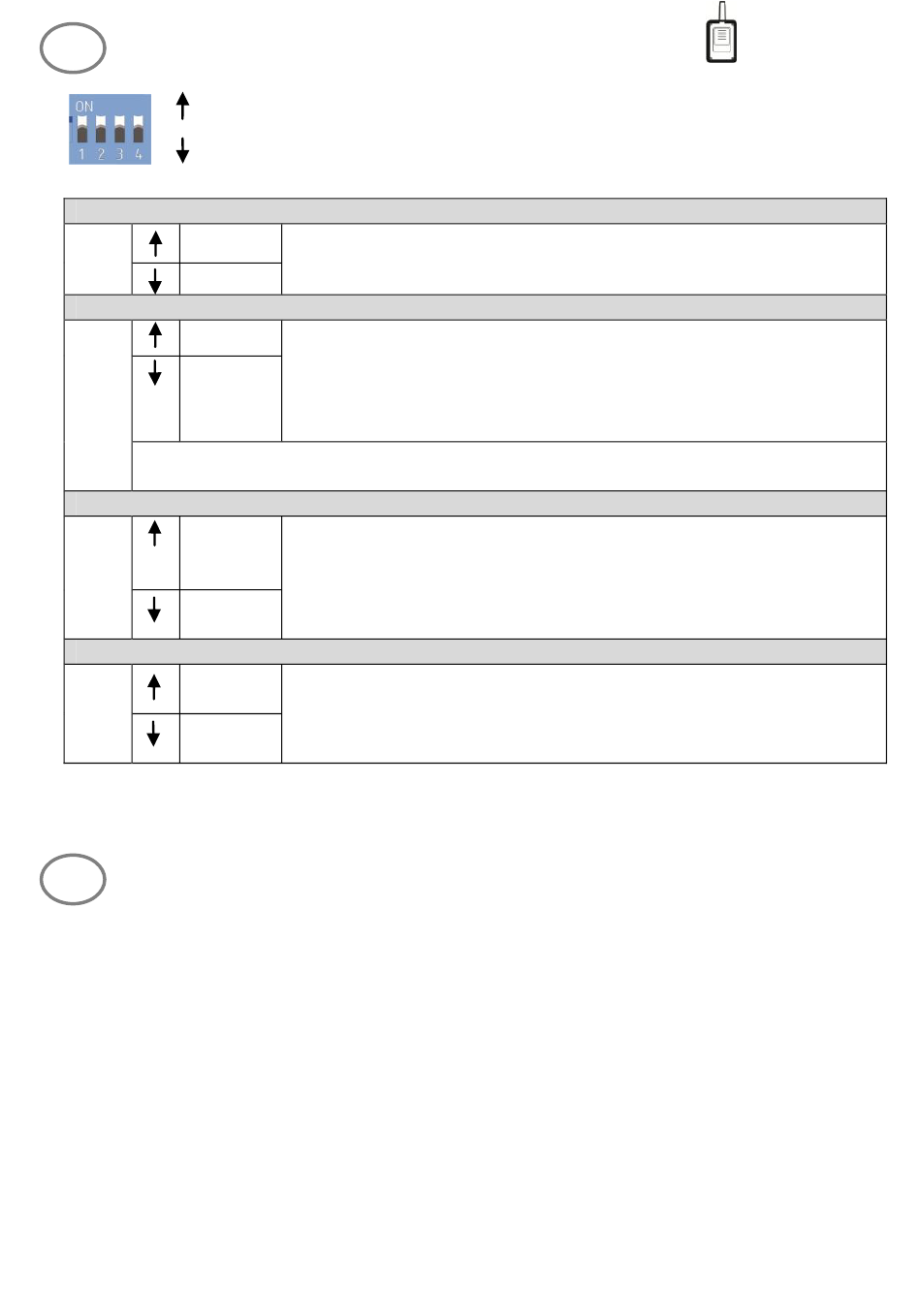

2.1 Réglage du récepteur / Modes de travail
OFF
Détecteur d'interférence
SW1 7 s
265 ms
Mode de travail avec bandes optiques
SW2 ON
WORK
Le sélecteur n'intervient pas avec les bandes résistives ou mécaniques, vu qu'il n'est
pas nécessaire d'activer les capteurs.
Fonction R3
SW3 Batterie
faible
Alarme
Polarité signal ATEST (dépend de l'unité de commande)
SW4 Négatif
Positif
Au cas où l'opération se réaliserait sans ATEST, il est nécessaire de travailler en mode ATEST positif. Afin de
respecter la norme de sécurité EN ISO 13849-1:2015, il faudra connecter ce signal afin de tester le
système.

2.2 MODE ON/WORK

On sélectionne le mode de travail à l'aide du SW2 du récepteur. Ce sélecteur est
nécessaire lorsqu'on travaille avec des bandes optiques. Tous les émetteurs opéreront
du même mode dans le récepteur. Il sera nécessaire de tester le récepteur en cas de
changement de mode, si un émetteur avait déjà été programmé.
Il faudra travailler en mode WORK avec des Bandes optiques standard, à cause de la
consommation élevée des optiques.
Il sera possible de travailler avec les deux modes avec des bandes optiques OSE-
S7502"toujours actives ». En MODE ON, le système se transforme en universel pour
toutes les unités de commande. En MODE WORK, on maximise la durée des piles
grâce à l'extinction des éléments optiques.
UM_3201181_RB3NSYSTEM_FR_Rev02
Toute modification de la configuration des sélecteurs
ON
nécessite une reprogrammation du système (voir point
4, page 13).
L'équipement passe en état de sécurité après 7 s ou 265 ms.
En mode ON, seules sont permises des bandes toujours actives
(OSE-S7502) puisque les éléments optiques ne s'éteignent pas.
En mode WORK, les éléments optiques s'éteignent alors que le
signal ATEST est encore actif. Il est donc nécessaire de désactiver
le signal ATEST pendant le mouvement de la porte.
En mode indication batterie faible, le contact du relais se fermera
lorsque le niveau de batterie de l'un des émetteurs sera insuffisant.
En mode indication ALARME, le contact de relais se fermera pour
indiquer que l'une des bandes mémorisées dans le récepteur est
active.
ATEST négatif : le signal ATEST est un signal fixe de 12 ou 24V
que l'unité met sur 0V afin de faire la vérification du système.
ATEST positif : le signal ATEST est sans tension et quand l'unité
réalise le test du signal de 12 ou de 24V.
