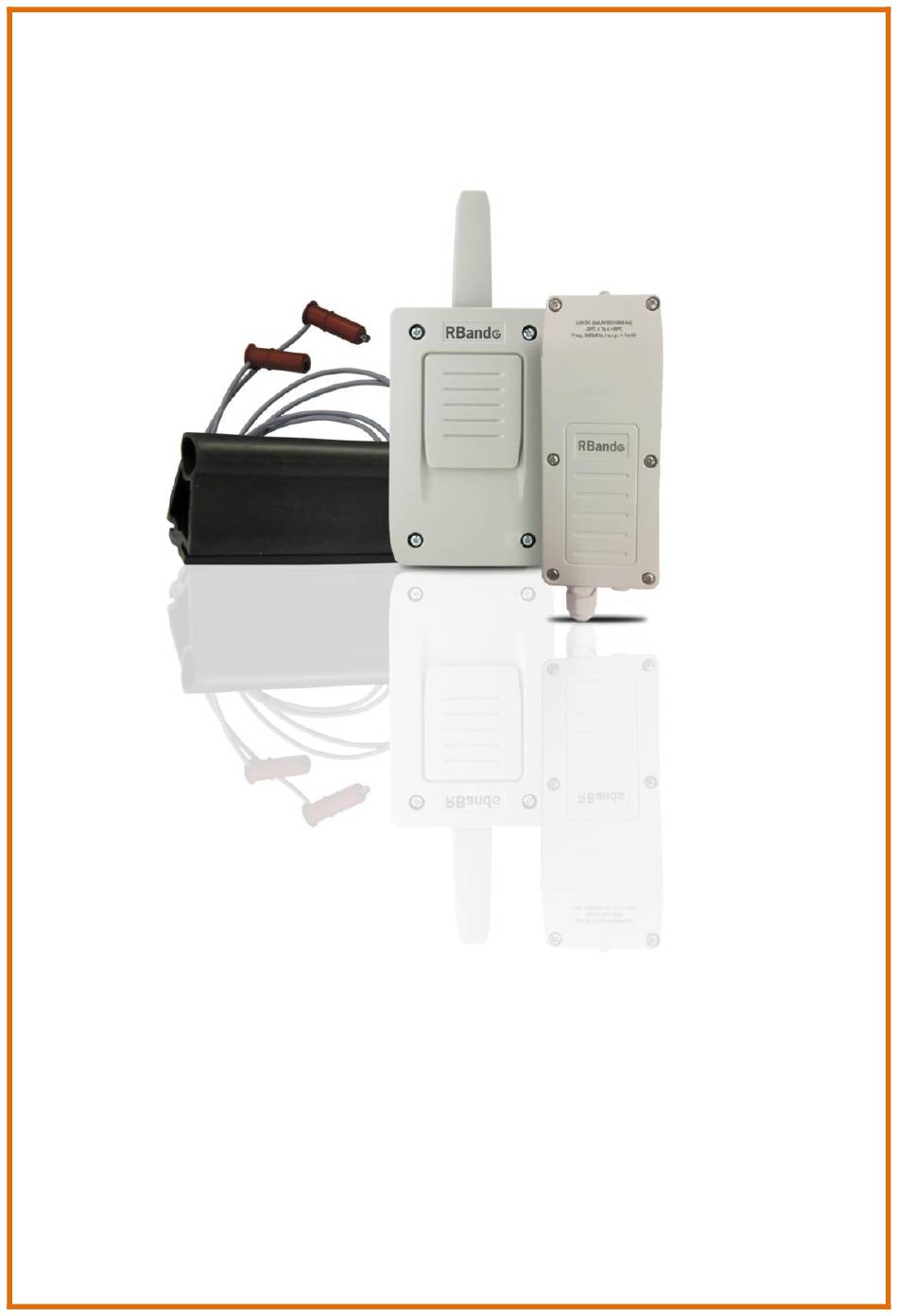

- Page 1 RADIOBAND 3G RB3 T868 RB3 R868 MANUEL D’UTILISATION...
-
Page 2: Table Des Matières
Index INTRODUCTION ................3 Fonctionnement ....................3 Récepteur RB3 R868 ....................4 Émetteur RB3 T868 .....................5 MONTAGE ET ................. 6 INSTALLATION ................6 Fixer les équipements.................6 Connecter le récepteur à l’unité de commande ..........8 2.1 Réglage du récepteur / Modes de travail ..............9 2.2 MODE ON/WORK .................... -
Page 3: Introduction

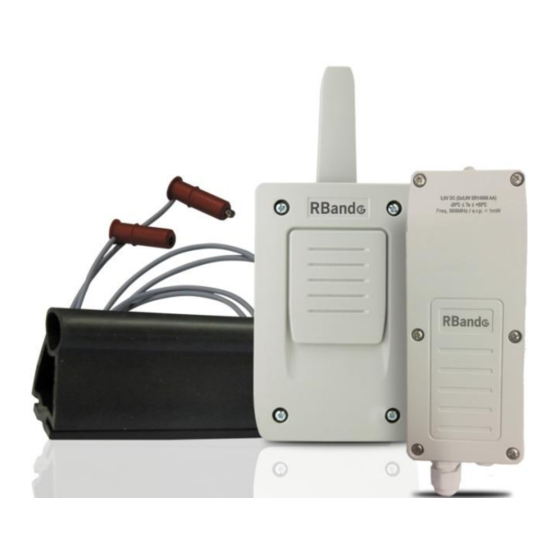

INTRODUCTION Fonctionnement Le système RadioBand est conçu pour être appliqué sur des portes résidentielles, commerciales et industrielles destinées à l’installation d’une bande de sécurité. Le système offre un système sans câbles via radio permettant de remplacer les câbles spiralés pour émettre un signal de sécurité à l’unité de commande. Le récepteur vérifie constamment l’état des émetteurs connectés. -
Page 4: Récepteur Rb3 R868
Récepteur RB3 R868 UM_3201181_RB3NSYSTEM_FR_Rev02 Page 4/24... -
Page 5: Émetteur Rb3 T868
Émetteur RB3 T868 UM_3201181_RB3NSYSTEM_FR_Rev02 Page 5/24... -
Page 6: Montage Et
MONTAGE ET INSTALLATION Fixer les équipements UM_3201181_RB3NSYSTEM_FR_Rev02 Page 6/24... - Page 7 UM_3201181_RB3NSYSTEM_FR_Rev02 Page 7/24...
-
Page 8: Connecter Le Récepteur À L'unité De Commande
Connecter le récepteur à l’unité de commande Connexion des sorties de sécurité à l’unité de commande. Exemple de connexion à une unité de commande avec entrée pour contact de sécurité/STOP Exemple de connexion R1 à l’unité de commande avec entrée pour bande de sécurité 8k2 L’équipement peut être connecté... -
Page 9: Réglage Du Récepteur / Modes De Travail
2.1 Réglage du récepteur / Modes de travail Toute modification de la configuration des sélecteurs nécessite une reprogrammation du système (voir point 4, page 13). Détecteur d'interférence L'équipement passe en état de sécurité après 7 s ou 265 ms. 265 ms Mode de travail avec bandes optiques En mode ON, seules sont permises des bandes toujours actives (OSE-S7502) puisque les éléments optiques ne s’éteignent pas. -
Page 10: Signal Atest
2.3 Signal ATEST Afin de respecter la norme de sécurité EN ISO 13849-1:2015, il sera nécessaire de connecter ce signal pour tester le système à l'armoire de commande avant chaque cycle de porte. Si l’on opère avec des bandes optiques, en mode ON, seules les OSE-S7502 seront permises puisque celles-ci continuent toujours actives. -
Page 11: Connecter La Bande À L'émetteur (Exemples De Connexion)
Connecter la Bande à l’Émetteur (exemples de connexion) IMPORTANT La position du sélecteur devra correspondre au type de bande de sécurité connectée. IN2 n'admet que des bandes résistives ou a contact mécanique. Le sélecteur 3 n'a pas d'application si rien n'est connecté... - Page 12 UM_3201181_RB3NSYSTEM_FR_Rev02 Page 12/24...
-
Page 13: Programmation
PROGRAMMATION Programmation Pour travailler avec une bande de sécurité, celle-ci devra être connectée à IN1 de l’émetteur. IN2 n’agit pas. Cette bande peut agir sur R1 (mode 1) ou sur R2 (mode 2) ou simultanément sur les 2 relais (mode 3). ... -
Page 14: Mode 1: Bande Sur In1 Active R1
4.1 MODE 1: Bande sur IN1 active R1 La bande de sécurité connectée à IN1 activera R1. Mémoire occupée du Récepteur = 1 Émetteur Séquence Programmation: Appuyer sur le bouton PROG du récepteur (1) jusqu’à ce que la led R1 s’allume (2). -
Page 15: Mode 2: Bande En In1 Active R2
4.2 MODE 2: Bande en IN1 active R2 Bande connectée à IN1 activera R2. Mémoire occupée dans le récepteur = 1 émetteur Séquence Programmation: Appuyer sur le bouton PROG du récepteur (1) jusqu’à ce que la led 2 s’allume (2). -
Page 16: Mode 3: Bande Sur In1 Active R1 Et R2
4.3 MODE 3: Bande sur IN1 active R1 et R2 Bande connectée sur IN1 activera R1 et R2. Mémoire occupée dans récepteur = 2 Émetteurs Séquence Programmation: Appuyer sur le bouton PROG du récepteur (1) jusqu’à ce que la led R1 et R2 s’allument (2). -
Page 17: Mode 4: Bande In1 Active R1 Et Bande In2 Active R2
4.4 MODE 4: Bande IN1 active R1 et Bande IN2 active R2 Bande connectée à IN1 activera R1 et IN2 activera R2. Mémoire occupée dans récepteur = 2 émetteurs Séquence Programmation: Appuyer sur le bouton PROG du récepteur (1) jusqu’à ce que la R1 et R2 clignotent (2). -
Page 18: Verification Et Maintenance
VERIFICATION ET MAINTENANCE Fonctionne-t-elle ? Une fois la bande câblée et programmée dans le récepteur, R1 et/ou R2 (selon le mode de programmation) est en état de repos (éteint), de même que IN1 e IN2 dans l’émetteur. Si la bande a été programmée sur R1 et l’indicateur de R1 est actif, vérifier que la bande n’est pas active (indicateur IN1 dans l’émetteur actif) ou que celle-ci n’est pas mal configurée (indicateur IN1 dans l’émetteur intermittent). -
Page 19: Fonction Check
Fonction CHECK Idéal pour connaître la couverture radio de l’installation. Appuyer sur la touche CHECK du récepteur au moins pendant 1 seconde afin d’entrer en mode de vérification. L’indicateur lumineux s’allumera et quatre bips se produiront. Réaliser une manoeuvre complète d’ouverture et de fermeture de la porte. Pendant la vérification du système, un bip de produira toutes les 1,5s. -
Page 20: Solution Des Problèmes
Solution des problèmes UM_3201181_RB3NSYSTEM_FR_Rev02 Page 20/24... -
Page 21: Reset Total
Reset total Appuyer sur le bouton PROG du récepteur (1) jusqu’à ce que la R1 s’allume (2). Garder la touche de programmation PROG appuyée et réaliser un pont sur le jumper de reset “MR” (3). Le récepteur émettra 10 signaux sonores de pré-avertissement (3), puis d’autres de fréquence plus rapide, indiquant que l’opération a été... -
Page 22: Résumé Des Caractéristiques
35ms Temps maximal de réaction 265ms par rapport aux interférences (SW1=OFF) Équipements compatibles RB3 T868, RB3 TGL868 et RB3 R868 y RSEC3 RB3 TGLA868 Le fabricant se réserve le droit de modifier sans préavis les spécifications de l’équipement. UM_3201181_RB3NSYSTEM_FR_Rev02 Page 22/24... -
Page 23: Information Importante Concernant La Sécurité
Information importante concernant la sécurité Débrancher l’alimentation avant d’effectuer toute manipulation de l’équipement. Conformément à la directive européenne “Basse tension”, il faudra tenir compte des conditions suivantes : · Pour des équipements connectés en permanence, il faudra incorporer un dispositif de connexion facilement accessible au câblage. -
Page 24: Déclaration De Conformité Ue
Déclaration de conformité UE JCM TECHNOLOGIES, S.A. déclare que le produit RB3 R868 et RB3 T868 lorsqu'il est utilisé en conformité, satisfait aux exigences fondamentales de la RED Directive 2014/53/UE et de la Directive de Machines 2006/42/CE; et avec la Directive RoHS 2011/65/UE.
