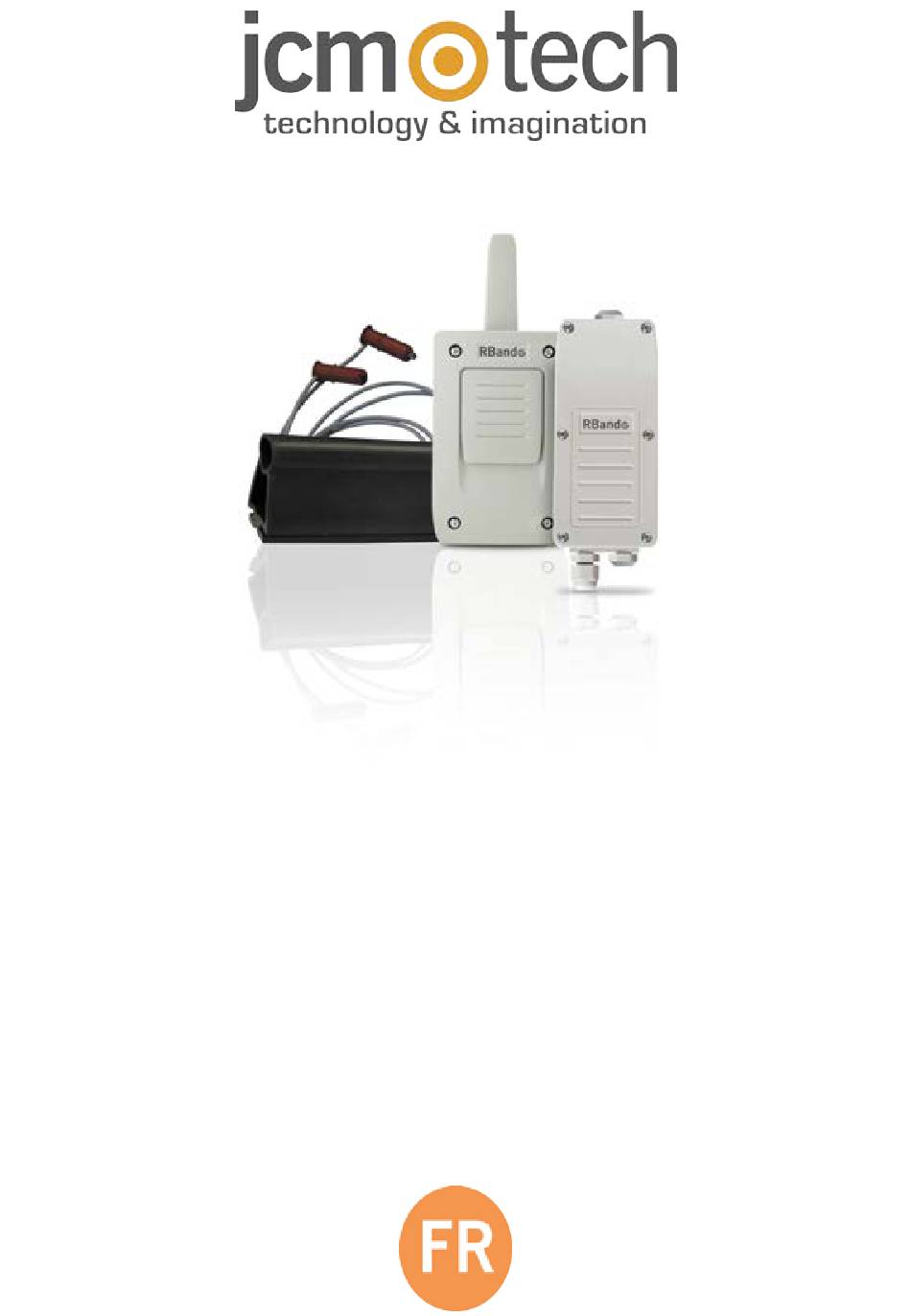

- Page 1 RB3 R868, RB3 T868, RB3 T868W & RB3 R868W Manuel de l’utilisateur...
- Page 2 Index Consignes importantes de sécurité Utilisation de l'appareil Introduction Fonctionnement Récepteur RB3 R868 / RB3 R868W Émetteur RB3 T868 / RB3 T868W Montage et installation Fixer les équipements Connecter le récepteur à l’unité de commande Réglage du récepteur / Modes de travail...
- Page 3 Consignes importantes de sécurité Débrancher l’alimentation quand vous procédez à l’installation ou à la réparation de l’appareil. Conformément à la directive européenne basse tension, on informe des exigences suivantes : •Pour les appareils branchés en permanence, un dispositif de connexion facilement accessible devra être intégré...

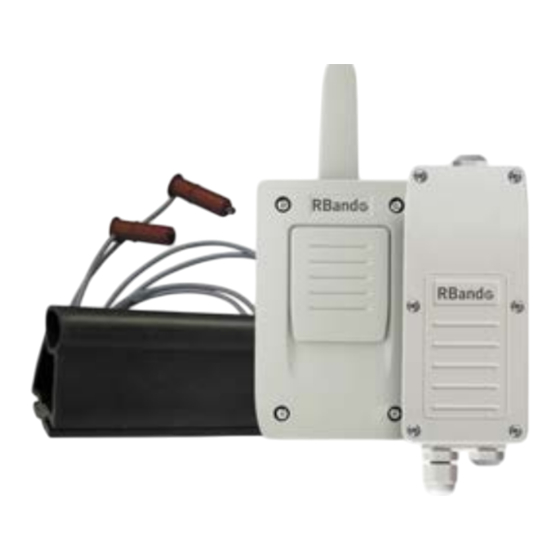

- Page 4 Introduction Fonctionnement Le système RadioBand est conçu pour être appliqué sur des portes résidentielles, commerciales et industrielles destinées à l’installation d’une bande de sécurité. Le système offre un système sans câbles via radio permettant de remplacer les câbles spiralés pour émettre un signal de sécurité à l’unité de commande. Le récepteur vérifie constamment l’état des émetteurs connectés.
- Page 5 Récepteur RB3 R868 / RB3 R868W jcmtechnologies...
- Page 6 Émetteur RB3 T868 / RB3 T868W jcmtechnologies...
- Page 7 Montage et installation Fixer les équipements jcmtechnologies...
- Page 8 jcmtechnologies...
- Page 9 Connecter le récepteur à l’unité de commande Connexion des sorties de sécurité à l’unité de commande. Exemple de connexion à une unité de commande avec entrée pour contact de sécu- rité/STOP Exemple de connexion R1 à l’unité de commande avec entrée pour bande de sécu- rité...
- Page 10 Réglage du récepteur / Modes de travail Toute modification de la configuration des sélecteurs néces- ↑ site une reprogrammation du système (voir "Pro- ↓ grammation"). Détecteur d'interférence ↑ 7 s L'équipement passe en état de sécurité après 7 s. ↓ L'équipement passe en état de sécurité...
- Page 11 Polarité signal ATEST (dépend de l’unité de commande) ATEST négatif : le signal ATEST est un signal fixe de 12 ou ↑ Négatif 24V que l’unité met sur 0V afin de faire la vérification du sys- tème. ATEST positif : le signal ATEST est sans tension et quand ↓...
- Page 12 Signal ATEST Afin de respecter la norme de sécurité EN ISO 13849-1:2015, il sera nécessaire de connecter ce signal pour tester le système à l'armoire de commande avant chaque cycle de porte. Si l’on opère avec des bandes optiques, en mode ON, seules les OSE-S7502B et OSE-S7502 seront permises puisque celles-ci continuent toujours actives.
- Page 13 Connecter la Bande à l’Émetteur Exemples de connexion IMPORTANT: La position du sélecteur devra correspondre au type de bande de sécurité connec- tée. IN2 n'admet que des bandes résistives ou a contact mécanique. Le sélec- teur 3 n'a pas d'application si rien n'est connecté...
- Page 14 jcmtechnologies...
- Page 15 Programmation •Pour travailler avec une bande de sécurité, celle-ci devra être connectée à IN1 de l’émetteur. IN2 n’agit pas. Cette bande peut agir sur R1 (mode 1) ou sur R2 (mode 2) ou simultanément sur les 2 relais (mode 3). •Pour travailler avec deux bandes de sécurité...
- Page 16 Mode 1: Bande sur IN1 active R1 La bande de sécurité connectée à IN1 activera R1. Mémoire occupée du Récepteur = 1 Émetteur Séquence Programmation: •Appuyer sur le bouton PROG du récepteur (1) jusqu’à ce que la led R1 s’allume (2).
- Page 17 Mode 2: Bande en IN1 active R2 Bande connectée à IN1 activera R2. Mémoire occupée dans le récepteur = 1 émetteur Séquence Programmation: •Appuyer sur le bouton PROG du récepteur (1) jusqu’à ce que la led 2 s’allume (2). •Appuyer sur le bouton PROG de l’émetteur (3). •On entendra un bip provenant du récepteur, indiquant que la programmation est correcte (4).
- Page 18 Mode 3: Bande sur IN1 active R1 et R2 Bande connectée sur IN1 activera R1 et R2. Mémoire occupée dans récepteur = 2 Émetteurs Séquence Programmation: •Appuyer sur le bouton PROG du récepteur (1) jusqu’à ce que la led R1 et R2 s’allument (2).
- Page 19 Mode 4: Bande IN1 active R1 et Bande IN2 active Bande connectée à IN1 activera R1 et IN2 activera R2. Mémoire occupée dans récepteur = 2 émetteurs Séquence Programmation: •Appuyer sur le bouton PROG du récepteur (1) jusqu’à ce que la R1 et R2 cli- gnotent (2).
- Page 20 Verification et maintenance Fonctionne-t-elle ? Une fois la bande câblée et programmée dans le récepteur, R1 et/ou R2 (selon le mode de programmation) est en état de repos (éteint), de même que IN1 e IN2 dans l’émetteur. Si la bande a été programmée sur R1 et l’indicateur de R1 est actif, vérifier que la bande n’est pas active (indicateur IN1 dans l’émetteur actif) ou que celle-ci n’est pas mal configurée (indicateur IN1 dans l’émetteur intermittent).
- Page 21 Fonction CHECK Idéal pour connaître la couverture radio de l’installation. Appuyer sur la touche CHECK du récepteur au moins pendant 1 seconde afin d’entrer en mode de vérification. L’indicateur lumineux s’allumera et quatre bips se produiront. Réaliser une manoeuvre complète d’ouverture et de fermeture de la porte. Pendant la vérification du système, un bip de produira toutes les 1,5s.
- Page 22 Solution des problèmes jcmtechnologies...
- Page 23 Batteries Stockage •Stocker les batteries au lithium dans un endroit frais, sec et aéré, loin des sources de chaleur ou de flammes. •Il est recommandé d’utiliser une structure non combustible et de conserver une distance adéquate entre les murs et les batteries. •La température maximale suggérée pour le stockage est de 30°C.
- Page 24 Données techniques Les presse-étoupes doivent être installés pour assurer IP65. Remplacer les presse-étoupes par un bouchon aux entrées de câbles qui ne sont pas utilisées. Durée pile: 2 ans environ. Avec les bandes de sécurité optiques standard, la durée de vie des batteries dépendra du mode de fonctionnement et du nombre de manœuvres par jour.
- Page 25 Temps maximal de réaction par rapport 265ms aux interférences (SW1=OFF) RB3 T868, RB3 T868W, Équipements com- RB3 R868, RB3 R868W RB3 TGL868 & RB3 patibles & RSEC3 TGLA868 Le fabricant se réserve le droit de modifier sans préavis les spécifications de l’équipement.
- Page 26 Notes jcmtechnologies...
- Page 27 Notes jcmtechnologies...
- Page 28 Données réglementaires Déclaration de conformité UE JCM TECHNOLOGIES, S.A. déclare que le produit RB3 R868, RB3 T868, RB3 T868W & RB3 R868W lorsqu'il est utilisé en conformité, satisfait aux exigences fon- damentales de la RED Directive 2014/53/UE et de la Directive de Machines 2006/42/CE;...
