HONOADOOR
Manuel de l'utilisateur

Publicité

Table des Matières
loading

Manuels Connexes pour jcm-tech HONOADOOR

Sommaire des Matières pour jcm-tech HONOADOOR

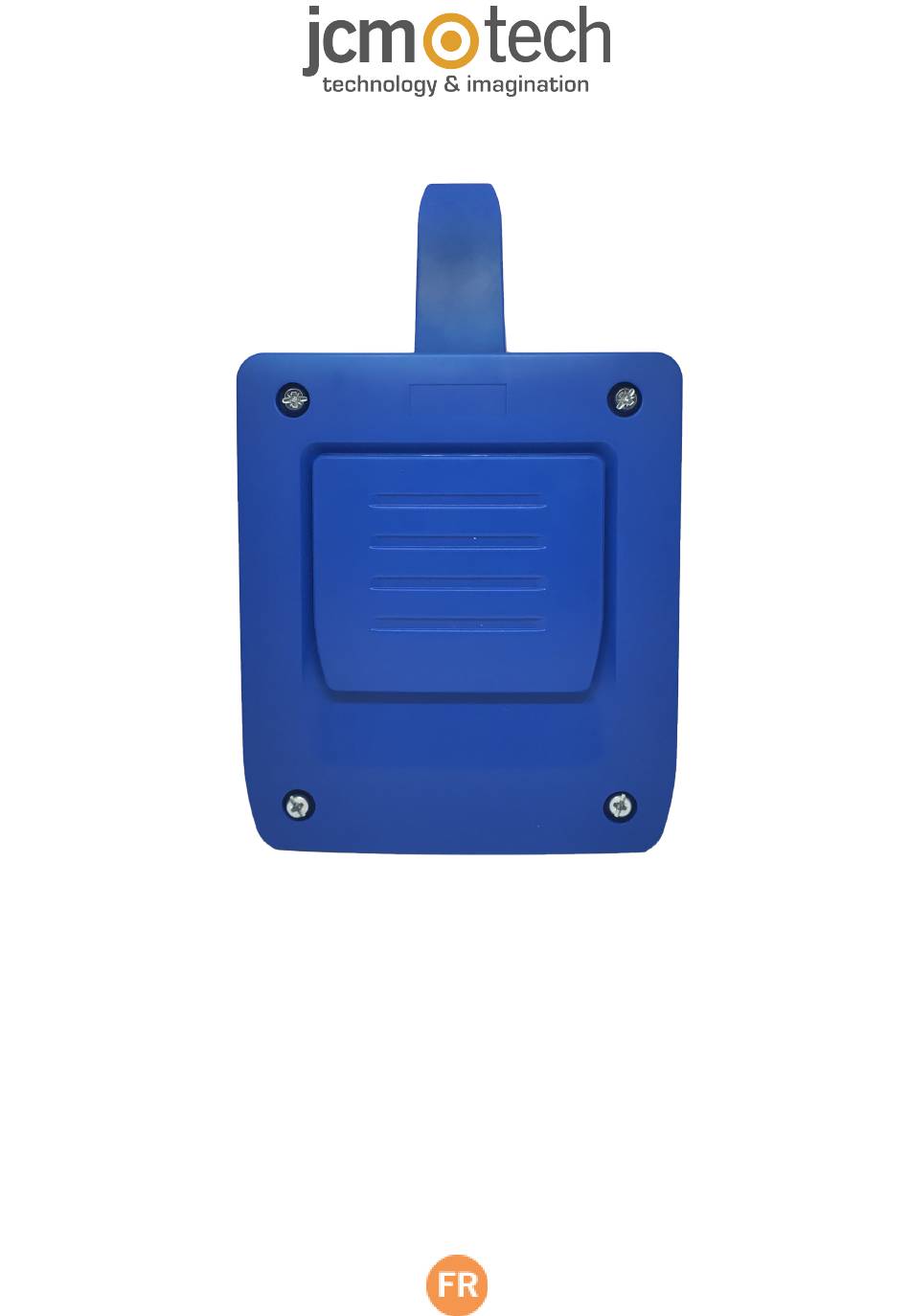

  • Page 1 HONOADOOR Manuel de l’utilisateur...

  • Page 2: Table Des Matières

    Index Consignes importantes de sécurité Utilisation de l'appareil Introduction Description générale Prestations Installation Connexion Configuration Connexion Internet Configuration avec cloudAssistant Mise en service de l’appareil Mise en service de groupes et d’utilisateurs Configuration des relais et assignation des horaires de trafic Configuration d’horaires de groupes Administration: Honoa Événements...

  • Page 3: Consignes Importantes De Sécurité

    Consignes importantes de sécurité Débrancher l’alimentation quand vous procédez à l’installation ou à la réparation de l’appareil. Conformément à la directive européenne basse tension, on informe des exigences suivantes : •Pour les appareils branchés en permanence, un dispositif de connexion facilement accessible devra être intégré au câblage. •Ce système ne doit être installé...

  • Page 4: Introduction

    Introduction Description générale HONOADOOR est un récepteur MOTION et Bluetooth connecté qui offre des informations sur l’état de la porte et l’activation à distance en temps réel. Économisez en déplacements et sécurisez votre installation. Ouvrez la porte avec votre portable grâce à l’APPLICATION HONOA ou avec la télécommande.

  • Page 5: Prestations

    Prestations Alimentation : l’appareil est alimenté par une tension de ligne à 230 Vca. Il est également doté d’un fusible de protection de 500 mA. Sortie relais : l’appareil dispose de 2 sorties de relais à contact ouvert. Ces sorties peuvent être programmées pour être acti- vées avec les différents canaux des émetteurs depuis cloudAssistant.
  • Page 6 jcmtechnologies...

  • Page 7: Installation

    Installation Fixer la partie postérieure du boîtier au mur à l’aide des chevilles et des vis fournies. Brancher l’appareil. Visser la partie frontale du récepteur sur la partie postérieure à l’aide des vis fournies dans ce but. Connexion ENTRÉE ALIMENTATION : Alimentation à 230 Vca Sortie R1 : RELAIS Canal 1.

  • Page 8: Configuration

    Configuration Connexion Internet L’appareil doit être connecté à Internet pour pouvoir être configuré, mais il ne nécessite pas de connexion pour fonctionner. Si l'appareil est livré avec une carte SIM fournie : allumez l'appareil et attendez environ 5 minutes jusqu'à ce qu'il se connecte à...

  • Page 9: Configuration Avec Cloudassistant

    Configuration avec cloudAssistant Mise en service de l’appareil Une fois l’équipement correctement installé, il doit être configuré : Allez sur cloudAssistant :https://cloudassistantv4.jcm-tech.com/login et connectez-vous. Ajouter une installation (bouton orange situé dans le coin inférieur droit). Remplissez les champs. Sauvegarder. Les noms de l’installation et de la ville s’affichent dans L’application HONOA :...
  • Page 10 Équipements -> Ajouter de l'équipement (bouton orange situé dans le coin inférieur droit). Saisissez un nom pour le dispositif et sélectionnez HONOADOOR. Sauvegarder. Le nom du dispositif s’affiche dans l’APPLICATION HONOA : jcmtechnologies...
  • Page 11 Saisissez le Clé d'activation (trouvé sur l'étiquette de l'appareil). Sélectionner le Fuseau horaire correspondant et affecter les noms et modes de fonctionnement aux entrées. Sauvegarder. Les noms affectés aux entrées sont les mêmes que ceux qui s’affichent à l’option « État distance » (voir : Mode de fonc- tionnement).

  • Page 12: Mise En Service De Groupes Et D'utilisateurs

    Mise en service de groupes et d’utilisateurs Groupes -> Ajouter (bouton orange situé dans le coin inférieur droit). Indiquez le Nom et la Description. Sauvegarder. jcmtechnologies...
  • Page 13 Activez les relais en sélectionnant n’importe lequel des canaux. HONOA active les relais. Arrière. S’il s’agit d’un groupe doté d’appareils à émetteurs, les canaux sélectionnés correspondent au fonctionnement prévu de l’émetteur. Sur l’écran de groupe : Inscrire le code pour ajouter des émetteurs. jcmtechnologies...
  • Page 14 Manuel pour les ajouter un à un, Séquentiel pour ajouter une série d’émetteurs. Remplissez les champs correctement, entrez le numéro de série correctement. Accepter. Cet appareil ne fonctionne pas avec des codes de réserve et ne permet pas de remplacements. La gestion des émetteurs s’effectue directement sur la mémoire de l’appareil à...
  • Page 15 Remplissez les champs avec les informations de l’utilisateur. Accepter. Les différents utilisateurs doivent fournir l’adresse électronique de leur compte Honoa. Une fois qu’un utilisateur est mis en service sur cloudAssistant, il obtient automatiquement l’accès à l’installation avec l’application Honoa. Cliquez sur « Nom de l’installation » dans la barre supérieure grise pour aller à l’installation. Équipments ->...

  • Page 16: Configuration Des Relais Et Assignation Des Horaires De Trafic

    Configuration des relais et assignation des horaires de trafic Depuis l’écran « Relais » de l’appareil : •Relais X : affecter un nom au relais •Sélectionneur : habiliter/déshabiliter le relais •Type de relais X : normalement ouvert/normalement fermé •Horaire d'activation maintenue : le relais s’activera automatiquement, selon l’horaire hebdomadaire assigné. Sans horaire affecté, le relais fonctionnera normalement.

  • Page 17: Configuration D'horaires De Groupes

    Configuration d’horaires de groupes Depuis l’écran « Configuration » de groupes : Les utilisateurs du groupe pourront uniquement activer le relais lorsqu’ils se trouveront dans l’horaire assigné. Pour le fonctionnement de l’horaire, il est nécessaire que l’appareil soit connecté à Internet. À...

  • Page 18: Administration: Honoa

    Administration: Honoa Les utilisateurs HONOA peuvent voir vos informations de contact en cliquant sur le logo qui s’affiche en bas à gauche de l’appareil dans l’application HONOA. Les informations de contact peuvent être modifiées à l’écran « Honoa » de « Administration ». jcmtechnologies...

  • Page 19: Événements

    Événements HONOADOOR est un appareil qui dispose d’un historique des événements. Pour voir ces derniers, dans cloudAssistant allez à l’écran « Événements » du dispositif. Lorsque HONOADOOR n’est pas connecté à Internet, l’appareil continue de fonctionner, mais sans envoyer les événements en temps réel.

  • Page 20: Mode De Fonctionnement

    Mode de fonctionnement Contrôle à distance via cloudAssistant Pour contrôler l'équipement à distance, il est nécessaire que l’appareil soit connecté à Internet : •Aller à « Installations » -> « Nom de l’installation » -> « Équipements» -> Sélectionner « État distant » (bouton avec la porte).

  • Page 21: Anti-Passback

    Pour valider l’accès à l’entrée, l’utilisateur doit se situer sur la boucle d’entrée et appuyer en même temps sur l’émetteur. Pour valider l’accès à la sortie, l’utilisateur doit se situer sur la boucle de sortie et appuyer en même temps sur l’émetteur. Schéma d’installation d’HONOADOOR avec configuration des entrées en mode de fonctionnement Anti-Passback au moyen de détecteurs magnétiques d’entrée/sortie.
  • Page 22 Configuration dans cloudAssistant La fonction Anti-timeback est un Anti-Passback temporisé, elle permet d’accéder deux fois de suite dans le même sens, une fois le délai sélectionné écoulé. Réglée par défaut sur 0 (sans Anti-timeback). jcmtechnologies...

  • Page 23: Vérification

    Vérification Comportement des LED Éteint Fixe Clignote État État LED LED réseau LED Internet Action Hors tension APPELER LE SUPPORT Sans Firmware TECHNIQUE Démarrage ATTENDRE Utiliser le site web inclus ou le Configuration WIFI/GSM WPS pour configurer la connec- tivité Expiration configuration RÉINITIALISER L'APPAREIL WIFI/GSM...

  • Page 24: Résolution De Problèmes

    Résolution de problèmes Résolution de problèmes de couverture Si l'équipement est livré avec une carte SIM fournie, ignorez cette section. Alors que l’appareil est sous tension, vérifiez que le voyant LED ST clignote en vert et que le voyant LED NW clignote en rouge. Dans le cas contraire, maintenez enfoncé...
  • Page 25 Résolution de problèmes de couverture Si l’appareil ne reçoit pas une couverture optimale à l’endroit où il est installé, vous pouvez acquérir l’une des rallonges d’antenne ci-dessous auprès de votre fournisseur habituel : WIFI/BLE -> 1007315_BLE_ANT_2M GSM/2G/LTE -> 1007316_MLTE_ANT_3M jcmtechnologies...

  • Page 26: Notes

    Notes jcmtechnologies...
  • Page 27 Notes jcmtechnologies...

  • Page 28: Données Techniques

    Type de réseau WIFI/BLE Données réglementaires Déclaration de conformité UE Le fabricant JCM TECHNOLOGIES, S.A. déclare que le produit HONOADOOR satisfait aux exigences fondamentales de la Directive RED 2014/53/UE et de la Directive RoHS 2011/65/UE. Voir page web https://www.jcm-tech.com/fr/declarations-fr/ JCM TECHNOLOGIES, S.A.
