Remarque !
Lors de la planification, assurez-vous que la plage de travail de
l'appareil est comprise dans la plage de travail du maintien de pression,
entre la pression de départ « PA » et la pression finale « PE ».
7.2.1
Saisie de la pression de service minimale dans l'unité de commande
Saisissez la valeur de la pression de service minimale « P0 » sur la commande.

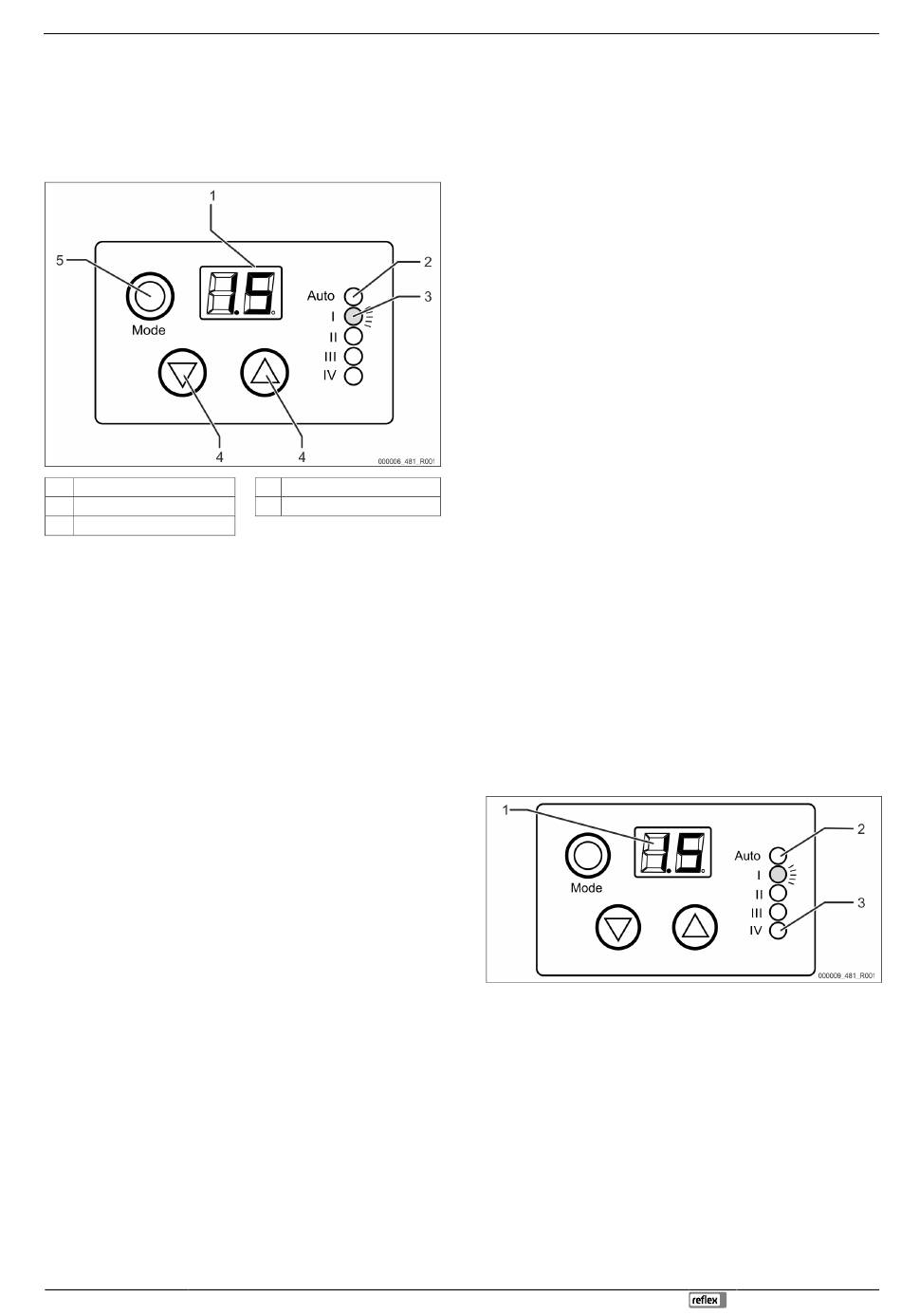

1
Écran
2
DEL « Auto »
3
DEL d'état (I à IV)
1.
Démontez le capot en plastique noir de l'appareil.
–
Appuyer sur les deux arrêtoirs du capot en plastique et tirer le capot
vers le haut.
2.
Branchez la fiche dans la fiche à clipser.
3.
Montez le capot en plastique.
–
Les deux arrêtoirs du capot en plastique doivent s'enclencher.
4.
Branchez le bloc d'alimentation.
–
Après 4 secondes env., la pression système s'affiche sur l'écran.
–
L'affichage à DEL « Auto » (2) clignote en vert comme signal visuel.
5.
Appuyez sur la touche Mode (5) pendant 4 secondes.
–
La DEL « I » (3) clignote à intervalle de 0,5 seconde comme signal
visuel.
-
La valeur préréglée en usine pour la pression de service minimale
« p
» s'affiche sur l'écran.
0
6.
Appuyez sur les touches de sélection (4) pour régler la pression de service
minimale « P
» requise.
0
7.
Appuyez ensuite encore une fois sur la touche Mode (5) pour confirmer la
saisie de la pression de service minimale « P
La saisie de la pression de service minimale « P
Remarque !
Si nécessaire, le remplissage automatique peut être activé pendant
3 secondes en appuyant sur la touche « Mode » (5).
•
En cas d'activation, la DEL « Auto » est allumée en vert en continu.
7.2.2
Réglage du réducteur de pression
Le réducteur de pression de l'appareil est réglé en usine sur 3,0 bar.
La pression de réglage de l'appareil doit être réglée avec le réducteur de
pression.
-
Pression de réglage minimum : pression de service minimale P
-
Pression de réglage maximum : pression de déclenchement de la soupape
de sûreté du système de l'installation p
Réglez le réducteur de pression comme suit :
1.
Retirer l'isolation de l'appareil.
2.
Assurez-vous que la pression d'entrée est d'au moins 1,3 bar de plus que la
pression de service minimale p
3.
Déverrouillez la poignée de réglage de pression en tirant vers le bas.
4.
Réglez la pression nécessaire.
-
La pression de sortie peut être augmentée en tournant la poignée de
réglage de pression dans le sens horaire ou diminuée dans le sens
inverse.
5.
Montez un manomètre de contrôle.
6.
Lisez directement le réglage sélectionné sur le manomètre de contrôle, voir
le chapitre 4.2 "Synoptique" à la page 4.
4
Touches de commutation
5
Touche de mode
».
0
» est terminée.
0
+ 0.5 bar
0
– 0.5 bar.
sv
souhaitée.
0
Fillcontrol Plus Compact — 16.12.2020 - Rev. C
7.
Après le réglage de la pression nécessaire, poussez à nouveau la poignée
de réglage de pression vers le haut pour la verrouiller.
8.
Démontez le manomètre de contrôle.
Le réglage est terminé.
7.2.3
Remplissage de l'installation avec de l'eau
Remplissez l'installation avec de l'eau fraîche du réseau d'eau potable.
Procédez comme suit :
1.
Appuyez sur la touche Vers le bas et maintenez-la enfoncée tout en
appuyant trois fois en l'espace de deux secondes sur la touche Vers le haut
sur le panneau de contrôle de la commande.
–
La DEL « III » (temps de remplissage) s'allume et le remplissage
démarre.
2.
Appuyez deux fois sur la touche « Mode » pour arrêter le remplissage de
l'installation.
La DEL « Auto » s'allume en vert et le remplissage de l'installation est terminé.
Pendant le remplissage de l'installation, la pression de remplissage indiquée est
maintenue (la surveillance du temps de fonctionnement et la surveillance du
cycle sont désactivées pendant cette durée).
Remarque !
Le remplissage de l'installation ne démarre que lorsque la pression réelle
réglée est inférieure à P
!
0
Remarque !
Le remplissage de l'installation s'arrête automatiquement au bout de
deux heures.
Remarque !
Si le remplissage de l'installation dure plus de deux heures, un message
de défaut est émis.
Remarque !
Pour le message de défaut, voir le chapitre 8.3 "Messages de défaut" à la
page 8.
7.2.4
Nettoyage du collecteur d'impuretés
Nettoyez le collecteur d'impuretés après le remplissage du système avec de l'eau
fraîche, voir le chapitre 9 "Entretien" à la page 8.
8
Exploitation
8.1
Modes de fonctionnement
8.1.1
Mode automatique
En mode automatique, la commande surveille le processus de réalimentation.
•
La DEL « Auto » (2) s'allume en vert. La pression réelle est affichée sur
l'écran (1).
•
En cas de sous-dépassement de la valeur de consigne, de l'eau fraîche est
réalimentée depuis le réseau d'eau potable.
•
En cas de dépassement de la deuxième valeur de consigne, la
réalimentation est désactivée.
•
Pendant la réalimentation, la DEL « Auto » (2) s'allume en vert et la DEL
« IV » (3) clignote simultanément en rouge comme signal visuel.
Remarque !
La durée de la réalimentation et les cycles de réalimentation sont
surveillés. En cas de dépassement, l'appareil verrouille la réalimentation
et un message de défaut correspondant est émis.
Exploitation
Français — 7
