Description de l'appareil
4
Description de l'appareil
4.1
Description
L'appareil a été conçu en vue du remplissage et de la réalimentation contrôlés et
exigés en toute sécurité conformément à la norme DIN EN 1717 des systèmes
d'eau de refroidissement et de chauffage avec de l'eau fraîche en provenance du
réseau d'eau potable. La technique de séparation intégrée « BA » (selon
DIN EN 12729) empêche le reflux de l'eau de l'installation depuis les systèmes
d'eau de chauffage et de refroidissement dans le réseau d'eau potable. L'appareil
est homologué pour un raccordement entre le réseau d'eau potable et les
systèmes d'eau de chauffage et de refroidissement conformément à la norme
DIN EN 12828.
4.2

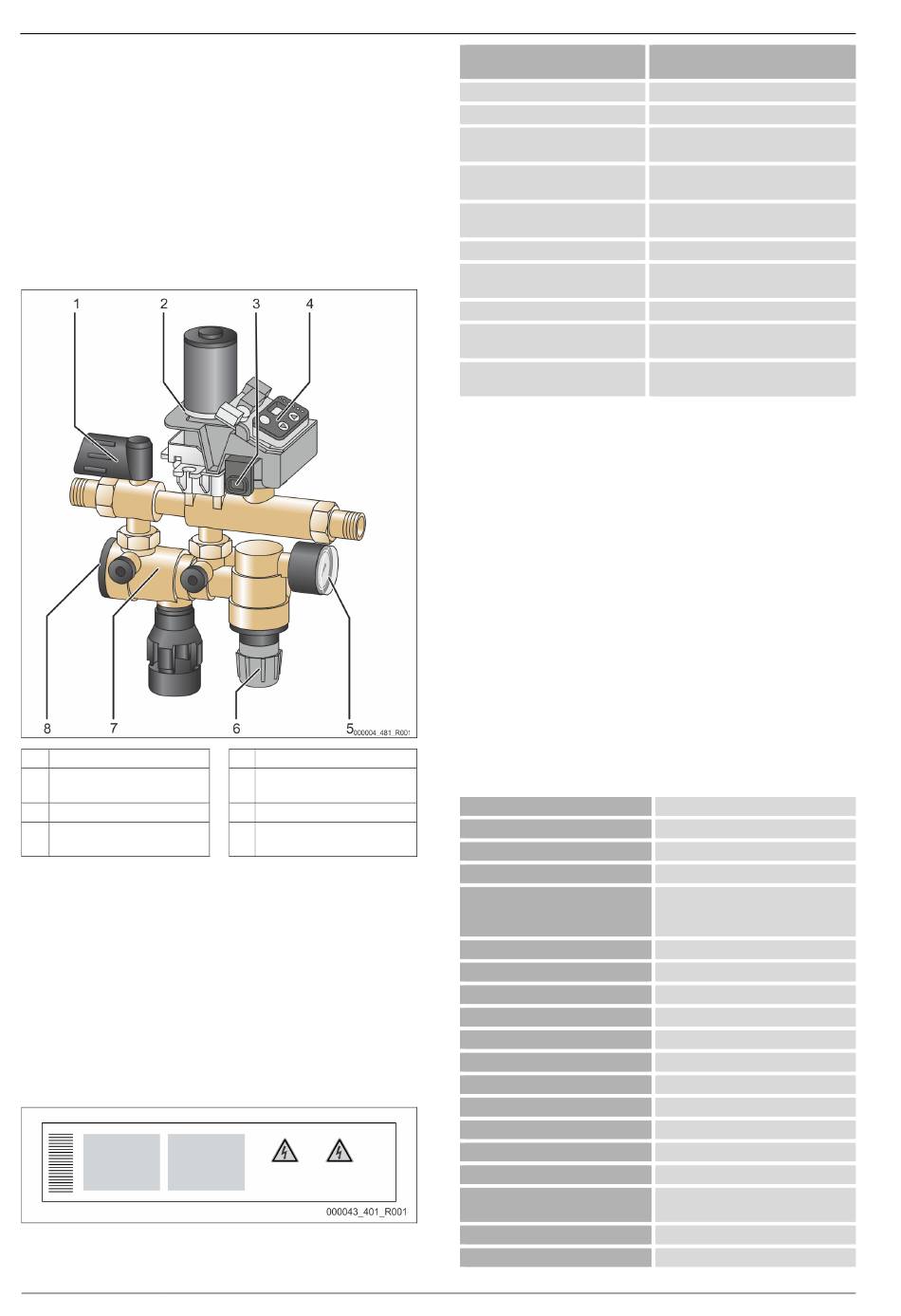

Synoptique
1
Sectionnement
2
Robinet à boisseau sphérique
motorisé
3
Capteur de pression
4
Commande / panneau de
contrôle
L'appareil se compose d'un équipement d'arrêt, d'une technique de séparation,
d'un piège à particules, d'un capteur de pression, d'un robinet à boisseau
sphérique motorisé, d'un réducteur de pression avec manomètre de contrôle et
d'une commande. La plage de réglage du réducteur de pression est comprise
entre 0,5 et 5 bar.
Le boîtier est en laiton. Les parties internes et la trémie d'écoulement sont en
plastique et élastomère de grande qualité (EPDM).
4.3
Identification
4.3.1
Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le
fabricant, l'année de fabrication et le numéro de fabrication, ainsi que les
caractéristiques techniques.
4 — Français
5
Manomètre
6
Réducteur de pression
7
Technique de séparation
8
Obturateur de la technique de
séparation
Fillcontrol Plus Compact — 16.12.2020 - Rev. C
Inscription sur la plaque
signalétique
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.4
Étendue de la livraison
L'étendue de la livraison est détaillée sur le bordereau de livraison et le contenu
est indiqué sur l'emballage.
Équipement de base pour le robinet de réalimentation :
•
Appareil
•
Mode d'emploi
•
Alimentation électrique
•
Raccord vissé pour raccordement
•
Manomètre
4.5
Équipement supplémentaire en option
Les équipements supplémentaires suivants sont disponibles pour l'appareil :
•
Compteur d'eau à impulsions « FQIRA+ ».
•
Adoucissement avec Reflex « Fillsoft ».
•
Capteur de pression Reflex « FE »
Remarque !
Des modes d'emploi distincts sont livrés avec les équipements
complémentaires.
5
Caractéristiques techniques
Température ambiante admissible
Degré de protection
Niveau sonore
Puissance électrique
Raccordement électrique
Protection par fusibles
Poids
Hauteur
Largeur
Profondeur
Raccord entrée
Raccord sortie
Puissance de réalimentation
Pression d'alimentation max.
Pression d'alimentation min.
Pression de distribution max.
Surpression de fonctionnement
admissible
Température de service admissible
Liquide en circulation
Signification
Désignation de l'appareil
N° de série
Pression minimale / maximale
admissible
Température de service maximale
continue
Température / température aller TS
minimale / maximale admissible
Année de fabrication
Pression de service minimale réglée en
usine
Pression de service minimale réglée
Pression de déclenchement réglée en
usine pour la soupape de sûreté
Pression de déclenchement réglée pour
la soupape de sûreté
> 0 – 45 °C
IP 54
55 dB
350 W
230 V / 50 Hz (2 m de câble de
raccordement avec alimentation
électrique et connecteur)
4 A
3,0 kg
304 mm
240 mm
91 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P
+ 1,3 bar
0
≤ 1,5 bar
10 bar
70 °C
Eau potable
