5. ISTRUZIONI PER L'INSTALLAZIONE

Fare riferimento alla figura 4.0.
1. All'occorrenza installare la staffa (1) per la valvola.
2. Collegare il tubo di alimentazione del serbatoio del fluido alla porta di ingresso della valvola (2).
3. Collegare una estremità del tubo dell'aria della valvola alla porta d'ingresso dell'aria (3) e l'altra
estremità alla centralina della valvola o ad altro dispositivo pneumatico utilizzato per il controllo
della valvola stessa.
4. Collegare un ugello adeguato (5) alla porta di uscita del fluido (4), quindi fissarlo con il cappuccio
(6).
5. Impostare la pressione della centralina della valvola a 4,8 bar (70 psi).
6. Impostare la pressione del serbatoio del fluido. Non superare 4,8 bar (70 psi).
7. Controllare la tenuta di tutti i collegamenti.
8. Posizionare un contenitore sotto l'uscita della valvola ed attivare quest'ultima fino a quando il
fluido fuoriesce uniformemente.
La quantità di fluido che fluisce attraverso la valvola è determinata:
• dal tempo di apertura della valvola
• dalla pressione del serbatoio del fluido
• dalle dimensioni dell'ugello.
1
2
6
42

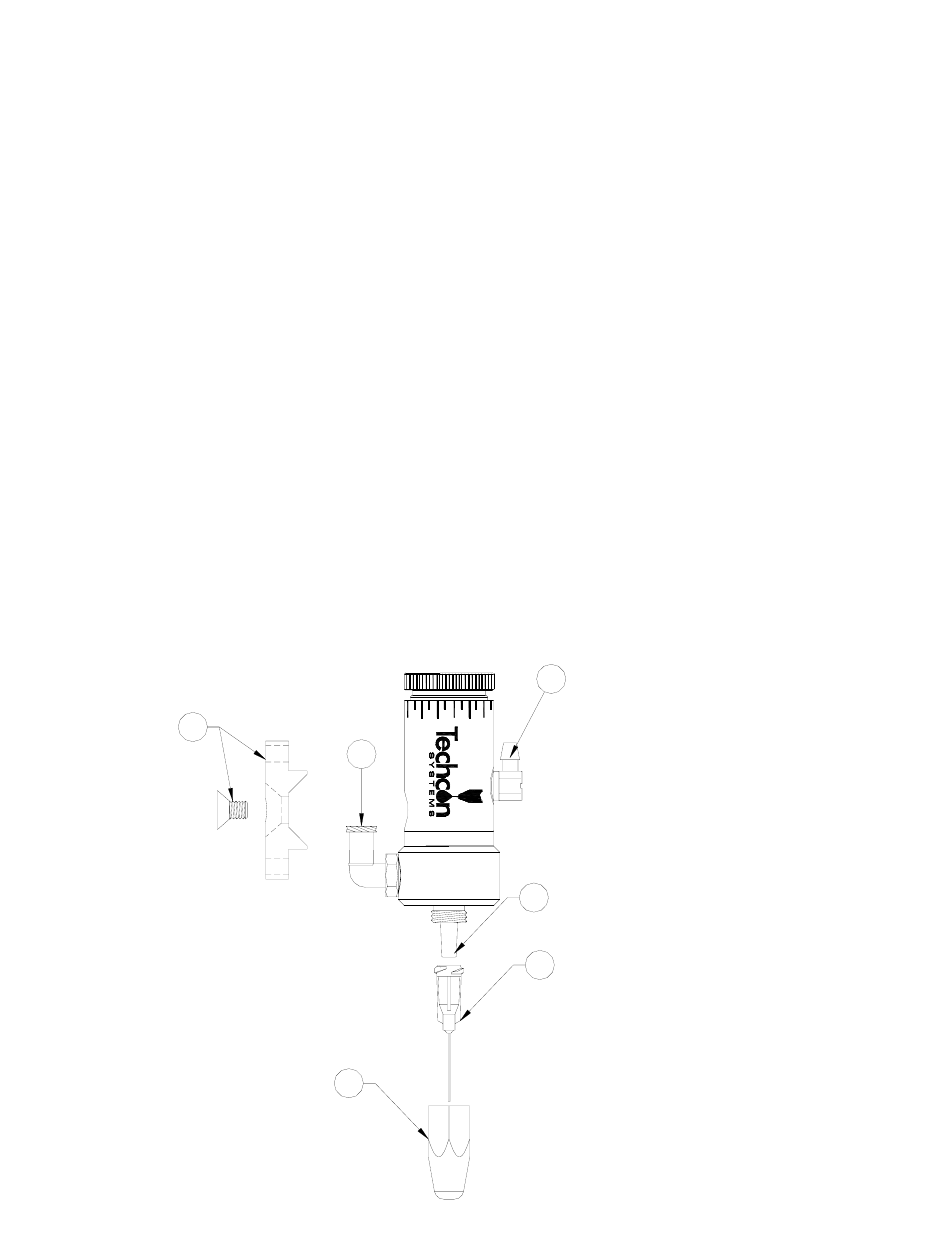

Figura 4.0
3
4
5
