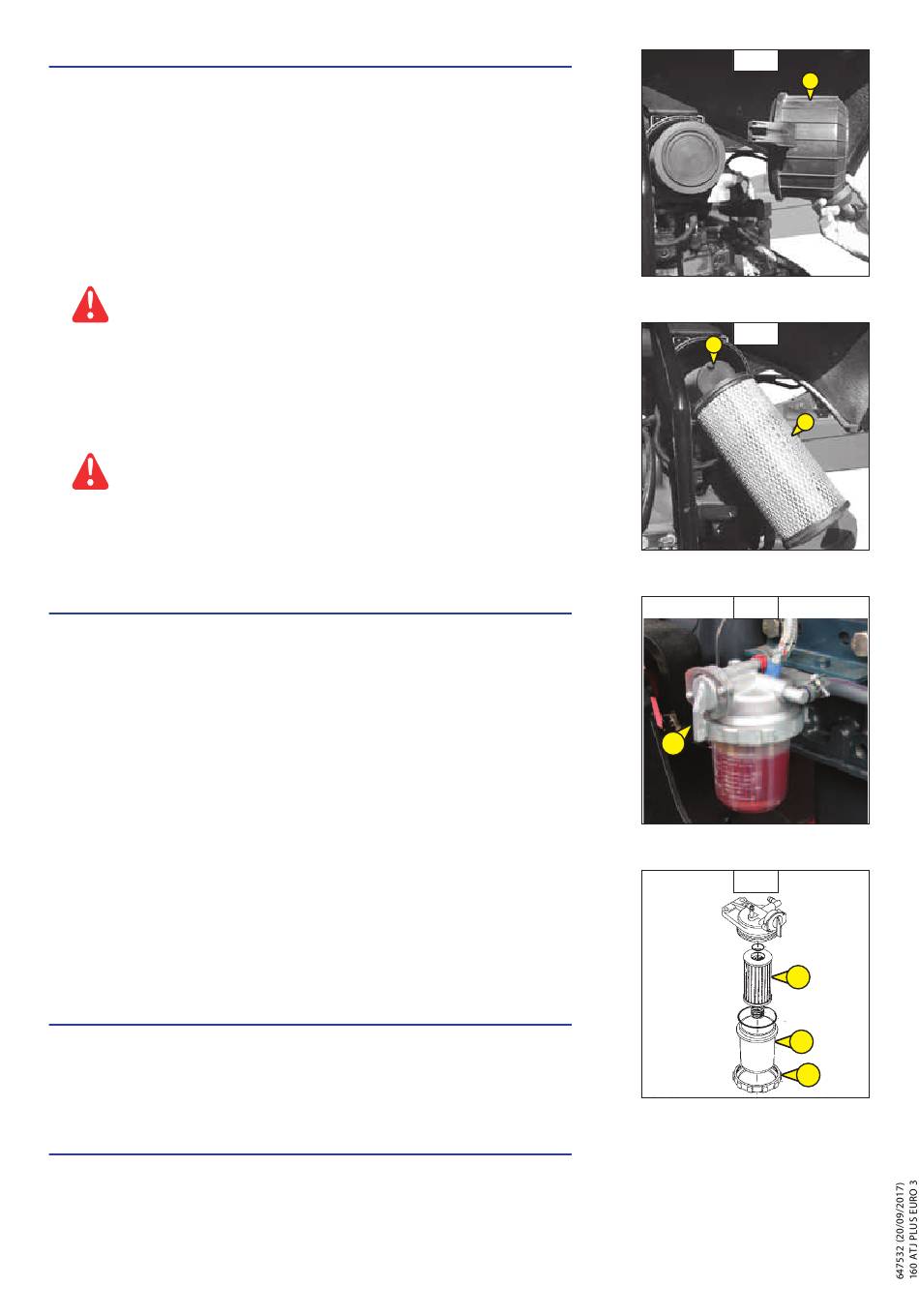

B7 - CARTOUCHE DU FILTRE À AIR SEC
Dans le cas d'utilisation dans une atmosphère très poussiéreuse, réduire cette périodicité
et voir chapitre : ELEMENTS FILTRANTS ET COURROIES.
- Ouvrir le capotage gauche.
- Déclipser le couvercle 1 (Fig. B7/1).
- Dégager la cartouche filtrante 2 (Fig. B7/2) en la tirant.
- Laisser en place la cartouche de sécurité 3 (Fig.B7/2).
- A l'aide d'un jet d'air comprimé, nettoyer la cartouche filtrante uniquement de
l'intérieur vers l'extérieur.
Respecter la distance de sécurité de 30 mm entre le jet d'air et la cartouche pour éviter de
déchirer ou percer cette dernière. La cartouche ne doit pas être soufflée à proximité du
boîtier de filtre à air. Ne jamais nettoyer la cartouche en la tapant contre une surface dure.
Se protéger les yeux pendant cette opération.
- Nettoyer l'intérieur du filtre avec un chiffon humide, propre et non pelucheux.
- Vérifier l'état de la cartouche filtrante, la changer si besoin.
- Remonter ensuite la cartouche et le couvercle.
Ne jamais laver une cartouche du filtre à air sec. Ne nettoyer en aucun cas la cartouche de
sécurité située à l'intérieur de la cartouche filtrante, la remplacer par une neuve si elle est
encrassée ou endommagée.
B8 - CARTOUCHE DU FILTRE À COMBUSTIBLE
- Ouvrir le capotage gauche.
- Nettoyer soigneusement l'extérieur du filtre ainsi que son support, pour empêcher la
poussière de pénétrer dans le système.
- Fermer le robinet du combustible 1 (fig. B8/1) en position OFF.
- Dévisser la bague de retenue 2, retirer la cuve 3 (fig. B8/2) et nettoyer l'intérieur à l'aide
d'un pinceau imprégné de gazole propre.
- Jeter la cartouche filtrante 4 (fig. B8/2).
- Remonter l'ensemble avec une cartouche neuve (voir: 3 - MAINTENANCE: ÉLÉMENTS
FILTRANTS ET COURROIES).
B9 - ÉTAT DU SUPPORT TUBE (ACCESSOIRE)
Contrôler l'état général des composants, la conformité de l'installation et les couples de
serrage (voir 4 - ACCESSOIRES: SUPPORT TUBE).
B10 - ÉTAT DU SUPPORT PANNEAU (ACCESSOIRE)
Contrôler l'état général des composants, la conformité de l'installation et les couples de
serrage (voir 4 - ACCESSOIRES: SUPPORT PANNEAU).
NETTOYER
REMPLACER
CONTRÔLER
CONTRÔLER
3-19
B7/1
1
B7/2
3
2
B8/1
1
B8/2
4
3
2
