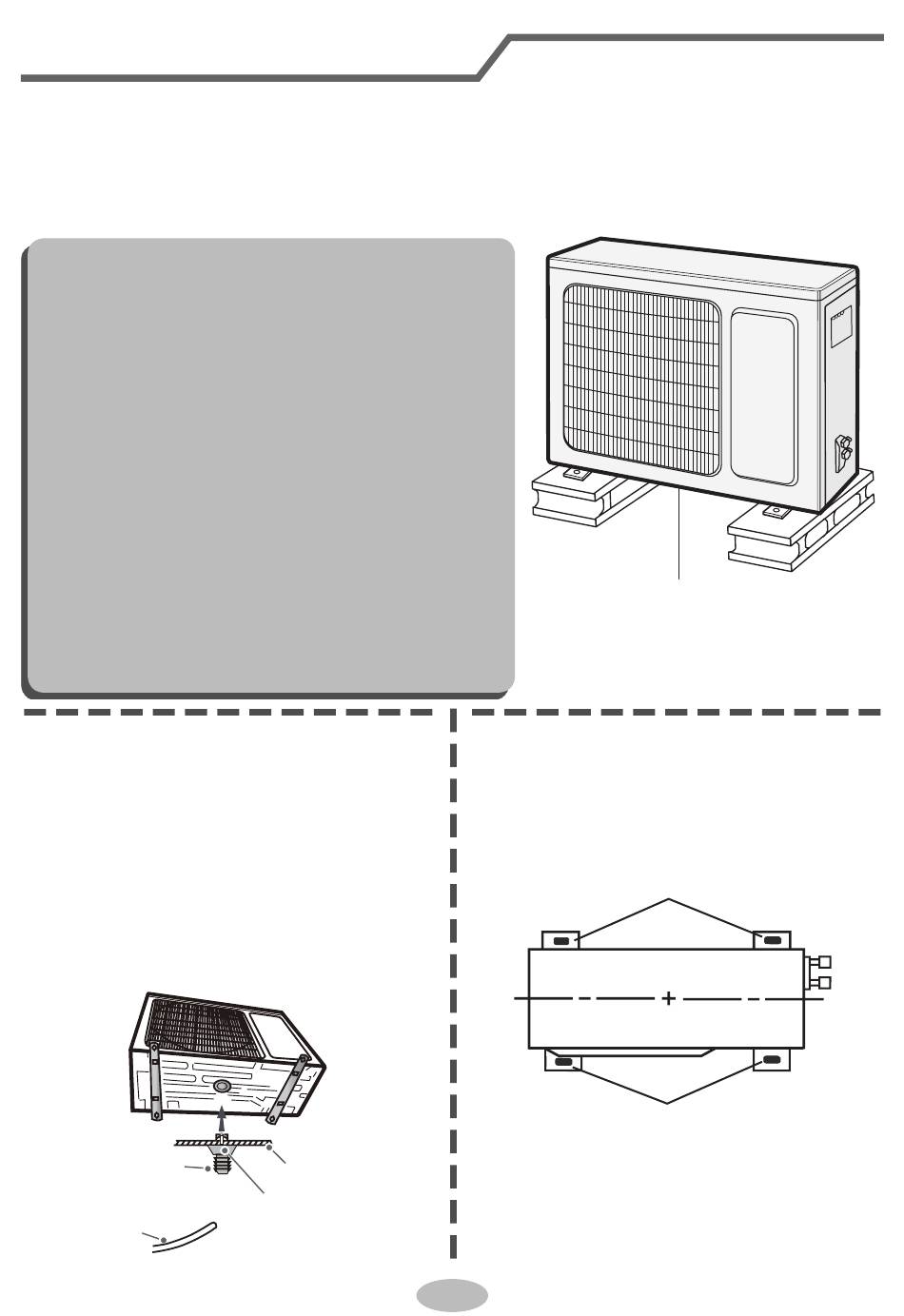

Pose de l'unité extérieure
Étape un : fixer le support de l'unité extérieure (à choisir en
fonction de la situation de pose)
1. Choisir l'emplacement de pose en fonction de la structure du domicile.
2. Fixer le support de l'unité intérieure à l'emplacement sélectionné avec des boulons
expansibles.
Remarque :
Prendre des mesures de précautions suffisantes
lors de la pose de l'unité extérieure.
● S'assurer que le support peut supporter au
moins quatre fois le poids de l'unité.
● L'unité extérieure devra être posée au
minimum à 3 cm au-dessus du sol afin de
permettre la pose du raccord d'évacuation.
● Pour les unités ayant une capacité de
climatisation de 2 300 W à 5 000 W, 6 boulons
expansibles sont nécessaires ; pour celles
ayant une capacité de climatisation de
6 000 W à 8 000 W, 8 boulons expansibles
sont nécessaires ; enfin pour celles ayant
une capacité de climatisation de 10 000 W
à 16 000 W, 10 boulons expansibles sont
nécessaires.
Étape deux : pose du raccord
d'évacuation (uniquement
pour les unités de
climatisation et chauffage)
1. Poser le raccord d'évacuation sur le
trou dans le châssis, comme indiqué sur
l'image ci-dessous.
2. Raccorder le tuyau d'évacuation à
l'évent d'évacuation.
Évent
d'évacuation
Tuyau
d'évacuation
Châssis
Raccord
d'évacuation
extérieur
Au moins 3 cm au-dessus du sol
Étape trois : fixer l'unité
extérieure
1. Placer l'unité extérieure sur le support.
2. Fixer les pieds de l'unité extérieure à
l'aide de boulons.
Trous des pieds
Trous des pieds
