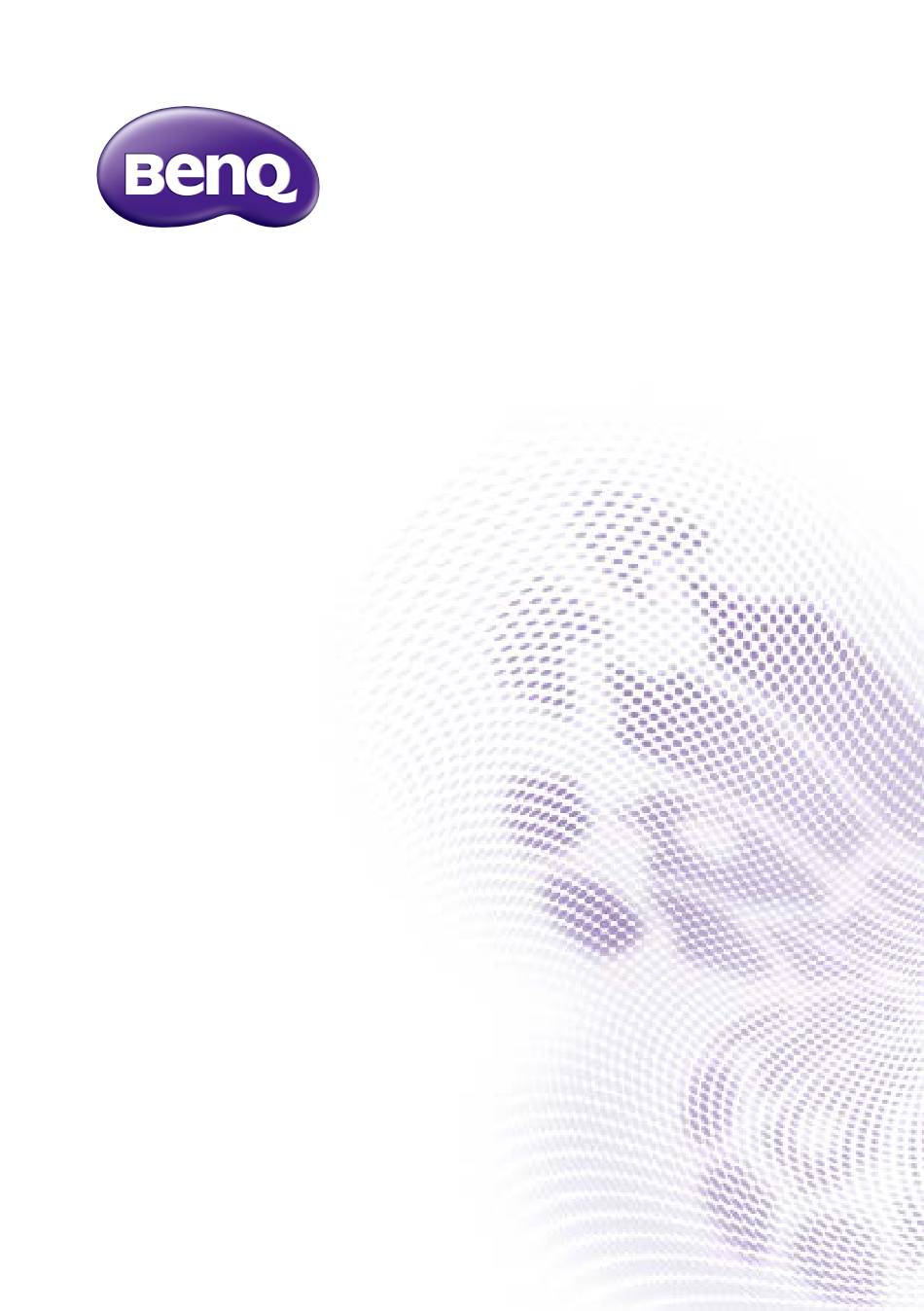

SL490/SL550
Manuel d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour BenQ SL490

Sommaire des Matières pour BenQ SL490

  • Page 1 SL490/SL550 Manuel d’utilisation...

  • Page 2: Limitation De Responsabilité

    Limitation de responsabilité BenQ Corporation n’accorde aucune représentation ni garantie, qu’elle soit explicite ou implicite, quant au contenu du présent document. BenQ Corporation se réserve le droit de réviser le contenu de la présente publication et d’y apporter des modifications de temps à...

  • Page 3: Table Des Matières

    Instructions de sécurité importantes ........ 3 Notes sur le panneau LCD de cet écran ........3 Avis de sécurité pour la télécommande ........4 Avis sur la sécurité des piles ............4 BenQ ecoFACTS ................5 Déballage et installation ............6 Déballage ....................6 Contenu de l’emballage ..............6 Notes d’installation ................6...
  • Page 4 Sommaire écran de signalisation ............42 Réglage ..................... 42 Wi-Fi ....................42 Ethernet ................... 43 Écran de signalisation ..............44 Outils système ................52 Stockage ................... 54 Applis ....................55 Date et heure .................. 56 Options de développeur ............... 57 À propos de ..................57 Supplémentaire ................

  • Page 5: Avertissements Et Précautions De Sécurité

    Avertissements et précautions de sécurité Avertissements et précautions de sécurité CET ÉQUIPEMENT DOIT ÊTRE MIS À LA TERRE Pour assurer une utilisation en toute sécurité, la prise à trois broches ne doit être insérée que dans une prise secteur standard correspondante qui est effectivement mise à...
  • Page 6 Avertissements et précautions de sécurité • Pour réduire le risque d’électrocution, ne retirez pas les panneaux. Aucun composant à l’intérieur susceptible d’être manipulé par l’utilisateur. Confiez les opérations d’entretien et de réparation à un technicien qualifié. • Pour éviter les blessures, monter l’écran ou installer les pieds de bureau est nécessaire avant l’utilisation.

  • Page 7: Instructions De Sécurité Importantes

    Instructions de sécurité importantes Instructions de sécurité importantes 1. Lisez ces instructions. 2. Conservez ces instructions. 3. Respectez tous les avertissements. 4. Suivez toutes les instructions. 5. N’utilisez pas cet appareil près de l’eau. 6. Nettoyez uniquement avec un chiffon sec. 7.

  • Page 8: Avis De Sécurité Pour La Télécommande

    Instructions de sécurité importantes • Le panneau LCD se compose de pixels individuels pour afficher des images et est fabriqué selon les spécifications de conception. Bien que 99,9% de ces pixels fonctionnent normalement, 0,01% des pixels peuvent rester constamment allumés (en rouge, bleu ou vert) ou éteints.

  • Page 9: Benq Ecofacts

    Instructions de sécurité importantes BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting...

  • Page 10: Déballage Et Installation

    Déballage et installation Déballage et installation Déballage • Ce produit est emballé dans un carton avec les accessoires standard. • Tous les autres accessoires optionnels seront emballés séparément. • En raison de la taille et du poids de cet écran, il est recommandé de le déplacer à deux personnes.

  • Page 11: Montage Sur Un Mur

    Pour monter cet écran sur un mur, vous devrez obtenir un kit de montage mural standard (disponible dans le commerce). Nous vous recommandons d’utiliser une interface de montage conforme à la norme TUV-GS et/ou UL1678. SL490 SL550 Feuille de protection...

  • Page 12: Exigences De Ventilation Pour Un Placement En Boîtier

    1. Retirez le support de table, s’il est monté. 2. Faites pivoter de 90 degrés dans le sens horaire depuis l’arrière de l’écran. Les prises seront sur le côté gauche et inférieur de l’utilisateur depuis l’arrière de l’écran. SL490 SL550...

  • Page 13: Pièces Et Fonctions

    Pièces et fonctions Pièces et fonctions Panneau de commande SL490 SL550 Description Utilisez ce bouton pour allumer l’écran ou mettre l’écran en Bouton veille. Bouton MUET Activez ou désactivez l’audio. Bouton INPUT Choisissez la source d’entrée. Augmentez l’ajustement lorsque le menu OSD est activé, ou...
  • Page 14 Pièces et fonctions • Reçoit les signaux des commandes de la télécommande. • Indique l’état de fonctionnement de l’affichage : - S’allume en vert lorsque l’écran est allumé - S’allume en rouge lorsque l’écran est en mode de veille - S’allume en orange lorsque l’écran entre en mode de veille - Lorsque PROGRAMME est activé, le voyant clignote en vert et rouge - Si le voyant clignote en rouge, cela indique qu’une défaillance...

  • Page 15: Prises D'entrée/Sortie

    Pièces et fonctions Prises d’entrée/sortie SL490 SL550 Description INTERRUPTEUR CA Allumez ou éteignez l’alimentation secteur. AC IN Entrée d’alimentation C.A. de la prise murale. HDMI1 IN Entrée vidéo/audio HDMI. HDMI2 IN IR IN Entrée/Sortie du signal IR pour la fonction de boucle.

  • Page 16: Télécommande

    Pièces et fonctions Télécommande Bouton ACCUEIL Faites apparaître l’OSD du menu réglage. Fonctions générales Bouton LIST Fonctionne comme menu X-Sign quand sur la page X-Sign. Boutons de NAVIGATION Sur la source VGA, HDMI1, HDMI2, DVI-D et DisplayPort : Faites apparaître l’OSD de la source du mode d’image.
  • Page 17 Pièces et fonctions Boutons de COULEUR Choisissez des tâches ou des options. (Pour l’entrée multimédia seulement) Sélection de la fenêtre pour la fonction PIP. Boutons Chiffres / ID SET / ENTER Entrez du texte pour le réglage du réseau. Appuyez pour définir l’ID de l’écran. Voir ID de la télécommande à...
  • Page 18 Pièces et fonctions ID de la télécommande Vous pouvez définir l’ID de la télécommande lorsque vous souhaitez utiliser cette télécommande sur d’autres écrans. Appuyez le bouton ID. La diode rouge clignote deux fois. 1. Appuyez le bouton ID SET pendant plus de 1 seconde pour accéder au mode ID.

  • Page 19: Télécommande Pour Utilisation Sous Android

    4. Lors de la lecture de fichier PDF, vidéo ou musique, appuyez pour une pause de la lecture. 5. Tous les fichiers multimédias ou PDF doivent être placé dans un dossier nommé « benq » Bouton ALIMENTATION avec sous-dossier, sous le répertoire racine du stockage spécifié (interne/USB/carte SD). Allumez/Éteignez.
  • Page 20 Pièces et fonctions Media Player : Rembobinez de 20 Bouton ADJUST secondes. Dans le PDF Player, faites un zoom arrière PDF Player : Allez à la page précédente. de votre contenu PDF. Media Player : Avancez de 20 secondes. Quand vous appuyez le bouton , le PDF Player : Allez à...
  • Page 21 Pièces et fonctions Bouton RETOUR Retournez à la page précédente ou quittez la fonction précédente. Bouton INFO 1. Affichez l’OSD Informations. 2. Media Player > Composer > modifiez ou ajoutez une nouvelle liste de lecture > choisissez des fichiers multimédias > appuyez pour afficher les informations du fichier multimédia choisi.

  • Page 22: Insérer Les Piles Dans La Télécommande

    Pièces et fonctions Insérer les piles dans la télécommande La télécommande est alimentée par deux piles AAA/LR3 1,5V. Pour installer ou remplacer les piles : 1. Achetez deux piles AAA/LR3 1,5V. 2. Appuyez, puis faites glisser le couvercle pour l’ouvrir. 3.
  • Page 23 Pièces et fonctions La télécommande peut ne pas fonctionner correctement si le capteur de la télécommande sur l’écran est sous lumière directe du soleil ou une forte illumination, ou quand il y a un obstacle dans le chemin de transmission du signal.

  • Page 24: Connecter Un Équipement Externe

    Connecter un équipement externe Connecter un équipement externe Connecter un équipement externe (DVD/VCR/VCD) Utiliser l’entrée vidéo HDMI DVD / VCR / VCD Sortie HDMI HDMI IN Connecter un PC Utiliser l’entrée DVI-I Sortie VGA D-Sub 15 broches DVI-I IN Sortie audio VGA AUDIO IN Utiliser l’entrée DVI Sortie audio...

  • Page 25: Utiliser L'entrée Hdmi

    Connecter un équipement externe Utiliser l’entrée HDMI Sortie HDMI HDMI IN Utiliser l’entrée DisplayPort Sortie DisplayPort Connecter un équipement audio Connecter un périphérique audio externe Entrée audio Amplificateur stéréo AUDIO OUT...

  • Page 26: Connecter Plusieurs Écrans Dans Une Configuration De Connexion En Série

    Connecter un équipement externe Connecter plusieurs écrans dans une configuration de connexion en série Vous pouvez interconnecter plusieurs écrans pour créer une configuration de connexion en série pour des applications comme un mur vidéo. Au maximum 25 écrans (5x5) peuvent être utilisés dans une configuration de connexion en série DVI.

  • Page 27: Connexion De La Vidéo Analogique

    Connecter un équipement externe Connexion en série DP à 15*10 sans séparateur. DP 1.2 jusqu’à 3840 x 2160 à 30 Hz. DP avec HDCP jusqu’au 7e. Connectez le connecteur HDMI OUT de ÉCRAN 1 au connecteur DVI IN de ÉCRAN 2. DVD / VCR / VCD ÉCRAN 1 ÉCRAN 2...

  • Page 28: Fonctionnement

    Fonctionnement Fonctionnement Le bouton de contrôle décrit dans cette section est principalement sur la télécommande, sauf indication contraire. Regarder la source vidéo connectée Voir page 20 pour la connexion des équipements externes. SOURCE. 1. Appuyez le bouton 2. Appuyez le bouton ou pour choisir un appareil, puis appuyez le bouton OK. Changer le format de l’image Vous pouvez changer le format de l’image en fonction de la source vidéo.

  • Page 29: Introduction Au Media Player

    Fonctionnement Introduction au Media Player : 1. Page d’accueil du Media Player, cette page a trois éléments : « Lecture », « Compo- ser » et « Paramètres ». Lecture : sélectionnez une liste de lecture à lire. Composer : modifiez la liste de lecture. Paramètres : définissez les propriétés de lecture.
  • Page 30 L’icône crayon signifie la liste de lecture n’est pas vide. 4. Si une liste de lecture vide est choisie, l’appli vous guidera pour sélectionner la source du contenu multimédia. Tous les fichiers multimédias doivent être placés dans /benq/ du répertoire racine. Par exemple : • vidéos dans /root/benq/video/ •...
  • Page 31 Fonctionnement 5. Vous pouvez modifier ou supprimer une liste de lecture non-vide. Il suffit de choisir la liste de lecture souhaitée qui a l’icône crayon. 6. Lorsque vous commencez à modifier une liste de lecture, vous verrez l’écran ci- dessous. Source - fichiers en stockage.
  • Page 32 Fonctionnement 7. si vous choisissez « Trier » dans la barre coulissante, vous pouvez modifier l’ordre des fichiers un par un. 8. Appuyez la touche infos après avoir choisi le fichier désiré, vous obtiendrez les informations détaillées. 9. Appuyez la touche lecture après avoir choisi le fichier désiré, vous lirez le fichier multimédia directement.
  • Page 33 Fonctionnement 10. Si vous créez une liste de lecture avec tous les fichiers image, avant d’enregistrer, l’appli vous demandera si vous voulez avoir une musique de fond lors de la lecture du diaporama. 11. Sélectionnez « Paramètres » sur la page d’accueil, cette page comporte trois parties, «...

  • Page 34: Manuel Du Browser

    Fonctionnement Manuel du Browser 1. Page d’accueil de l’appli Browser, cette page a un élément : « Paramètres ». Appuyez sur Paramètres puis accédez à la page suivante. 2. Les utilisateurs peuvent choisir de 1 à 7. Appuyez un d’eux pour affiche une boîte de dialogue.
  • Page 35 Fonctionnement 3. Entrez l’URL et appuyez OK, alors les données seront enregistrées sur Liste. 4. Appuyez « Option », et le côté gauche fera apparaître une liste. Importer : Importez le fichier de liste d’URL. Exporter : Exportez le fichier de liste d’URL. Supprimer tout : Supprimez tout enregistrement d’URL sur le côté...
  • Page 36 Fonctionnement 4.1 Importer • Cliquez sur importer • Choisissez le stockage • Choisissez un fichier qui contient des URL...
  • Page 37 Fonctionnement • Importez le fichier et les URL apparaîtront sur la liste • Format de fichier pour l’importation Format devrait être comme ci-dessous avec l’extension de fichier « txt »...
  • Page 38 Fonctionnement 4.2 Exporter • Cliquez sur exporter • Choisissez le stockage • La boîte de dialogue indique le chemin du fichier et le nom. Appuyez le bouton «enregistrer », puis les URL sur la liste seront enregistrées.
  • Page 39 Fonctionnement 5. Appuyez OK puis les enregistrements d’URL seront enregistrés. 6. Sur la page de la liste d’URL, si vous sélectionnez un élément non vide, il affichera une boîte de dialogue pour demander de modifier ou de lire l’URL. Si vous appuyez sur «...

  • Page 40: Démonstration : Démarrage Sur Source

    Fonctionnement 7. Interaction du menu OSD avec le Browser 7.1 Démonstration : Démarrage sur source • Définir menu OSD > Configuration1 > Démarrage sur source > Si Entrée est BROWSER et Liste de lecture est 0. Alors PD affichera le Browser après le redémarrage. •...
  • Page 41 Fonctionnement 2. Sélectionnez « Lecture » sur la page d’accueil. Vous devez d’abord choisir une liste de lecture à lire entre FICHIER 1 et FICHIER 7. L’icône crayon signifie la liste de lecture n’est pas vide. 3. Sélectionnez « Composer » sur la page d’accueil. Vous devez d’abord choisir une liste de lecture à...
  • Page 42 Fonctionnement 4. Si une liste de lecture vide est choisie, l’appli vous guidera pour sélectionner la source du contenu multimédia. Tous les fichiers multimédias doivent être placés dans /benq/ du répertoire racine. Par exemple : • fichiers pdf dans /root/benq/pdf/ 5.
  • Page 43 Fonctionnement 6-1 Dans la barre coulissante, elle vous aide à faire ce qui suit : • sélectionner tout : sélectionnez tous les fichiers du stockage. • supprimer tout : supprimez tous les fichiers de liste de lecture. • ajouter/supprimer : mettez à jour la liste de lecture depuis la source. •...
  • Page 44 Fonctionnement 8. Sélectionnez « Paramètres » sur la page d’accueil, cette page comporte deux parties, « Mode de répétition » et « Durée de l’effet ». Mode de répétition : mode de lecture. Durée de l’effet : durée de l’effet des photos. Touche spéciale multimédia : Lecture : Lisez le fichier.
  • Page 45 Fonctionnement Combinaison de touches : Touche numérique + touche OK : sélectionnez une page spécifique, et appuyez la touche ok pour changer la page. • Appuyez la touche numérique. • Appuyez la touche OK, le bas de la page affiche le numéro de la page, si le numéro de la page est supérieur au nombre total de pages, cela ne changera pas la page et affichera numéro de la page actuelle en bas de la page.

  • Page 46: Écran De Signalisation

    Via Activer/Désactiver pour contrôler l’activation/désactivation du Wi-Fi. Après l’activation, l’écran affichera la liste des points d’accès WiFi disponibles. 1. Veuillez vous assurer que votre dongle Wi-Fi est approuvé par BenQ. 2. Ethernet sera désactivé automatiquement si Wifi est activé et se connecte à un réseau.

  • Page 47: Ethernet

    écran de signalisation Ethernet Via Activer/Désactiver pour contrôler l’activation/désactivation d’Ethernet. Après l’activation d’Ethernet, cela affichera : 1. Type de connexion (le type disponible est DHCP/IP statique) A. DHCP B. IP statique C. Adresse IP D. Masq. rés. E. Adresse DNS F.

  • Page 48: Écran De Signalisation

    écran de signalisation DHCP Mode DHCP : 1. Impossible de modifier Adresse IP, Masq. rés., Adresse DNS et Passerelle. 2. Si connexion réussie, cela affiche la configuration actuelle du réseau. IP statique Sous IP statique L’utilisateur peut manuellement entrer Adresse IP, Masq. rés., Adresse DNS et Passerelle.

  • Page 49: Paramètres Généraux

    écran de signalisation A. Nom de l’écran de signalisation B. Logo de démarrage 2. Paramètres de source A. Media Player B. Browser C. PDF Player Paramètres généraux 1. Nom de l’écran de signalisation Définissez le nom du PD « PD_ » + Adresse Mac Ethernet. Limite d’entrée : 1.
  • Page 50 écran de signalisation En mode utilisateur, l’utilisateur peut choisir son propre fichier d’animation logo de démarrage. 1. Le nom du fichier d’animation de démarrage doit être : bootanimation.zip 2. Une fenêtre apparaîtra pour que l’utilisateur sélectionne USB et carte SD. Pas de question de priorité.
  • Page 51 écran de signalisation c. Oublier Appuyez la touche Oublier pour effacer /data/local bootanimation.zip et ne pas afficher le logo de démarrage. d. Annuler Fermez le dialogue sans changements. Présentation de lu scénario : Cas 1 Les utilisateurs ne définissent pas le logo de démarrage personnalisé. PD ne trouve aucun fichier bootanimation.zip sous SD et USB.
  • Page 52 écran de signalisation Cas 3 L’utilisateur définit le logo de démarrage personnalisé, l’écran affichera /data/local/ bootanimation.zip 3) Si l’élément Logo du menu OSD est Activé ou Désactivé, les utilisateurs ne peuvent pas choisir l’animation de démarrage dans les paramètres Android.

  • Page 53: Paramètres De Source

    écran de signalisation Paramètres de source 1. Media Player Vous pouvez modifier les paramètres de liste de lecture et d’effet du Media Player. 1) Ouvrez la page d’édition de la liste de lecture du Media Player. 2) Ouvrez la page d’édition de l’effet du diaporama du Media Player.
  • Page 54 écran de signalisation 2. Browser Vous pouvez modifier la configuration des favoris. 1) Ouvrez la page des paramètres du Browser. 3. PDF Player Vous pouvez modifier les paramètres de liste de lecture et d’effet du PDF Player.
  • Page 55 écran de signalisation 1) Ouvrez la page d’édition de la liste de lecture du PDF Player. 2) Ouvrez la page d’édition de l’effet du diaporama du PDF Player.

  • Page 56: Outils Système

    2. Réinitialisation d’usine 3. Importer et exporter Effacer le stockage Le but est d’effacer toutes les données dans les dossiers Benq. Divisé en 4 modes : 1. Effacez tous les dossiers benq. 2. Effacez seulement le dossier benq sous la mémoire interne.

  • Page 57: Réinitialisation D'usine

    1. Nom de fichier enregistré : settings.db 2. Sera enregistré dans le dossier benq dans le stockage. 1. Exporter Exportera settings.db dans le dossier benq sous USB ou carte SD. Si aucun dossier benq n’existe dans USB ou carte SD, il sera créé automatiquement.

  • Page 58: Stockage

    écran de signalisation 2. Importer Importera settings.db depuis le dossier benq sous USB ou carte SD. Stockage Affichez les informations actuelles du stockage Android PD.

  • Page 59: Carte Sd Et Stockage Usb

    écran de signalisation CARTE SD et STOCKAGE USB : Vous devez insérer carte SD ou USB, les informations indiquent l’espace total et disponible de la carte SD ou du stockage USB. Applis Afficez les informations des applications.

  • Page 60: Date Et Heure

    écran de signalisation Date et heure Ajustez la date, l’heure et le fuseau horaire via NTP. Définissez la date et l’heure par vous-même lorsque vous désactivez le paramètre Date et heure automatique. Définir la date...

  • Page 61: Options De Développeur

    écran de signalisation Définir l’heure Options de développeur Options de développeur Android. À propos de Infos principales dans À propos de : 1. Mise à jour logicielle BenQ 2. Version Android 3. Version du kernel...

  • Page 62: Mise À Jour Logicielle Benq

    écran de signalisation 4. Numéro de build Mise à jour logicielle BenQ Mise à niveau logicielle via Internet ou périphérique USB. Après avoir sélectionné fichier update.zip, PD redémarrera et commencera à mettre à jour. Supplémentaire Rotation Via le menu OSD scalaire pour utiliser la Rotation :...
  • Page 63 écran de signalisation 1. Paysage Après avoir défini le mode paysage, l’écran de réglage se divisera en 2 parties. Sélectionnez l’élément de gauche, le côté droit affichera le sous-menu. 2. Portrait Après avoir défini le mode portrait, l’écran de réglage affichera seulement une couche.

  • Page 64: Menu Osd

    Menu OSD Menu OSD Une vue globale de la structure du menu à l’écran (OSD) est présentée ci-dessous. Vous pouvez l’utiliser comme référence pour ajuster encore votre écran. Naviguer dans le menu OSD Naviguer dans le menu OSD à l’aide de la télécommande SOURCE FORMAT LIST...

  • Page 65: Présentation Du Menu Osd

    Menu OSD Présentation du menu OSD Menu Image Luminosité Image Contraste Contour Écran Niveau de noir Teinte Audio Couleur Moyenne Réduction bruit Natif Sélection gamma Natif Température de couleur Configuration 1 Contrôle des couleurs Description Ajustez la luminosité globale de l’image et de l’arrière-plan Luminosité...

  • Page 66: Contrôle Des Couleurs

    Menu OSD Ajustez la luminosité de l’image pour l’arrière-plan. Niveau de noir Le mode d’image sRVB est standard et ne peut pas être changé. Ajustez la teinte de l’écran. Teinte (Nuance) Signal YUV uniquement. Ajustez la couleur de l’écran. Couleur (Saturation) Signal YUV uniquement.

  • Page 67: Menu Écran

    Menu OSD Menu Écran Position H Image Position V Horloge Écran Phase d’horloge Mode zoom Plein Audio Zoom personnalisé Zoom Réglage auto Action Réinitialiser Écran Action Configuration 1 Description Contrôlez la position horizontale de l’image dans la zone Position H d’affichage de l’écran LCD.

  • Page 68: Mode Zoom

    Menu OSD Mode PC : Plein / 4:3 / 1:1 / 16:9 / 21:9 / Personnalisé. Mode vidéo : Plein / 4:3 / 1:1 / 16:9 / 21:9 / Personnalisé. * Le réglage du mode Zoom est par entrée. Si l’entrée est en fenêtres multiples, le réglage sera applicable pour les fenêtres avec la même entrée.
  • Page 69 Menu OSD Vous pouvez utiliser cette fonction pour personnaliser davantage les réglages de zoom en fonction de l’image que vous souhaitez afficher. Cet élément est fonctionnel uniquement lorsque le Mode zoom est réglé sur Personnalisé. Zoom Élargit les dimensions horizontales et verticales de l’image simultanément.
  • Page 70 Menu OSD Menu Son Balance Image Aigu Grave Écran Volume Sortie audio (sortie de ligne) Audio Volume maximum Volume minimum Muet Désactivé Source audio Numérique Configuration 1 Désactivé Synchro Volume Réinitialiser Son Action Image Écran Audio Configuration 1 Description Ajuster pour accentuer la balance de sortie audio gauche ou Balance droite.

  • Page 71: Source Audio

    Menu OSD Sélectionnez la source d’entrée audio. Analogique : audio de l’entrée audio Source audio Numérique : audio de HDMI/DVI. DisplayPort : audio de DP. Activez/désactivez l’ajustabilité du volume de sortie audio (sortie Synchro volume de ligne) pour synchroniser avec les haut-parleurs internes. Réinitialisez tous les paramètres dans le menu Son aux valeurs Réinitialiser Son prédéfinies en usine.

  • Page 72: Réinitialiser

    Menu OSD Sélectionnez la taille de l’image secondaire en mode PIP (image incrustée). Taille PIP Choisissez entre : Petite / Moyenne / Grande. Sélectionnez la position de l’image secondaire en mode PIP (image incrustée). Position Choisissez entre : Bas-droite / Bas-gauche / Haut-droite / Haut- gauche.

  • Page 73: Menu Configuration1

    Menu OSD Menu Configuration1 État Allumer Dernier statut Image Économie du panneau Action Routage RS232 RS232 Écran Démarrage sur source Action Désactivé Audio Diode d’alimentation Activé Réinitialiser Configuration1 Action Réinitialisation d’usine Action Configuration 1 Description Sélectionnez l’état de l’écran utilisé la prochaine fois que vous connectez le cordon d’alimentation.

  • Page 74: Réinitialisation

    Menu OSD Choisissez d’activer ou de désactiver la fonction de réveil sur réseau. Choisissez entre : Désactivé / Activé Choisissez d’activer ou de désactiver la diode d’alimentation. Diode d’alimentation Choisissez Activé pour une utilisation normale. Réinitialisez tous les paramètres dans le menu Configuration1 Réinitialiser aux valeurs prédéfinies en usine.

  • Page 75: Osd Désactivé

    Menu OSD Sélection fenêtre Principale Configuration 2 Action Rotation Français Langue Option avancée Action Réinitialiser Configuration2 Description Définissez la période de temps pendant laquelle le menu à l’écran (OSD) reste à l’écran. OSD désactivé Les options sont : 0 à 120 secondes. * 0 ne disparaît pas automatiquement.

  • Page 76: Statut De Chaleur

    Menu OSD Définissez le numéro ID pour contrôler l’écran via la connexion RS232C. Chaque écran doit avoir un numéro ID unique lorsque plusieurs écrans sont connectés. La plage de numéros d’ID moniteur est comprise entre 1 et 98. Veuillez définir ID moniteur sur « 1 » si MDA est contrôlé via un réseau local.

  • Page 77: Sélection Fenêtre

    Menu OSD Sélectionnez la fenêtre pour ajuster le paramètre. La fenêtre sélectionnée sera avec une bordure en surbrillance verte. Sélection fenêtre sera définie sur principale après la mise sous tension. Sélection fenêtre Les options sont : • Principale (par défaut), PIP •...

  • Page 78: Menu Option Avancée

    Menu OSD Menu Option avancée Résolution d’entrée Auto Configuration 2 Contrôle IR Action Contrôle clavier Action Option avancée Empilage Action Minuteur de désactivation Désactivé Date et heure Action Programme Action HDMI avec un fil Désactivé Détection auto du signal Action Économie d’énergie Mode1 Description...

  • Page 79: Contrôle Clavier

    Menu OSD Sélectionnez le mode de fonctionnement de la télécommande lorsque plusieurs écrans sont connectés via une connexion RS232C. • Normal - Toutes les unités peuvent être contrôlées normalement par la télécommande. • Principal - Désignez cet écran comme unité principale de fonctionnement de la télécommande.
  • Page 80 Menu OSD Exemple : Matrice d’écrans 2 x 2 (4 écrans) Moniteurs H = 2 écrans Moniteurs V = 2 écrans Moniteurs H Position Exemple : Matrice d’écrans 5 x 5 (25 écrans) Moniteurs H = 5 écrans Moniteurs V = 5 écrans Moniteurs H Position Empilage...

  • Page 81: Minuteur De Désactivation

    Menu OSD Minuteur de Définissez automatiquement l’heure de désactivation (en heures). désactivation Ajustez la date et l’heure de l’horloge interne de l’écran. Date et heure Synchro auto Année 2015 Mois Jour Heure Minute Heure avancée Date heure actuelles 2015 . 01 . 01 22 .
  • Page 82 Menu OSD Définition et comportement de l’Heure avancée : L’implémentation actuelle de l’heure d’été est un outil de rappel pour le client qui ne sait pas comment ajuster l’horloge pour activer et désactiver l’heure d’été. Il ne règle pas l’horloge temps réel automatiquement.
  • Page 83 Menu OSD Cette fonction vous permet de programmer jusqu’à 7 (sept) différents intervalles de temps planifiés pour que l’écran s’active. Vous pouvez sélectionner : • L’heure pour que l’écran s’allume et s’éteigne. • Les jours dans une semaine pour que l’écran s’active. •...

  • Page 84: Détection Auto

    Menu OSD 3. Appuyez le bouton OK pour sélectionner le programme : 1) Programme de Sous tension : Appuyez le bouton ou pour définir l’heure et la minute pour que l’écran s’allume. 2) Programme de Hors tension : Appuyez le bouton ou pour définir l’heure et la minute pour que l’écran s’éteigne.

  • Page 85: Économie D'énergie

    Menu OSD Mode d’économie d’énergie Mode 1 : C.C éteint -> Alimentation éteinte. Diode : Rouge. Économie d’énergie -> Alimentation éteinte, Diode : Rouge Mode 2 : C.C éteint -> Alimentation éteinte, Diode : Rouge. Économie d’énergie -> En économie d’énergie. Diode : Orange. Peut être réveillé.

  • Page 86: Clonage Usb

    Menu OSD Le tableau suivant est l’action pour la carte Android avec mode d’alimentation différent. C.C. éteint/allumé : appuyez le bouton d’alimentation par télécommande Mode Mode 1/2 Mode 3/4 d’alimentation en OSD C.C. éteint arrêt 1. L’APK source actuel Économie d’énergie (comme MediaPlayer, Browser, PDF, X-Sign ou...

  • Page 87: Compatibilité Des Périphériques Usb

    Compatibilité des périphériques USB Compatibilité des périphériques USB Formats de codec multimédia USB Décodage vidéo Type Codec vidéo Conteneur Décoder Coder Canal Remarque Taille d’image prise en charge : 48x48pixels à 1920x1080pixels Format de fichier : DAT, MPEG1/2 MPEG1/2 Fréquence d’image maximum : 30i/s MPG, VOB, TS Débit maximum : 80Mb/s Codec audio : MP2, MP3...

  • Page 88: Décodage Audio

    Compatibilité des périphériques USB Décodage audio Type Codec audio Conteneur Décoder Coder Canal Remarque Débit : 8kb/s à 320Kb/s, CBR et VBR MPEG1/2/2.5 MPEG Fréquence d’échantillonnage : couche audio Décoder : MP2, MP3 Audio 8KHZ~48KHz 1/2/3 Débit : 8kb/s à 320Kb/s Fréquence d’échantillonnage : Windows WMA Version...

  • Page 89: Mode D'entrée

    Mode d’entrée Mode d’entrée Résolution VGA : Résolution active Résolution Taux de Format Fréq. rafraîch. Est le mode standard pixels d’affichage Pixels H Lignes V 60 Hz 25,175 MHz Video Graphic 72 Hz 31,5 MHz Array 75 Hz 31,5 MHz Wide Video WVGA 70 Hz...
  • Page 90 Mode d’entrée • Vérifiez le manuel d’instructions de votre PC pour obtenir des informations sur la connexion de votre PC à un écran. • Si un mode de sélection de fréquence verticale et horizontale existe, sélectionnez 60 Hz (vertical) et 31,5 KHz (horizontal). Dans certains cas, des signaux anormaux (comme des rayures) peuvent apparaître sur l’écran lorsque l’alimentation du PC est éteinte (ou si le PC est déconnecté).

  • Page 91: Politique Des Pixels Défectueux

    TFT utilisés dans écrans Plasma et LCD sont parfois inévitables. Aucun fabricant ne peut garantir que tous les panneaux seront exempts de pixels défectueux, mais Benq garantie que tout écran Plasma et LCD avec un nombre inacceptable de défauts sera réparé au cours de la période de garantie en ligne avec vos conditions de garantie locales.

  • Page 92: Points Défectueux Lumineux

    Politique des pixels défectueux Points défectueux lumineux Les points lumineux défectueux apparaissent sous forme de pixels ou sous-pixels qui sont toujours allumés. Voici des exemples de points défectueux lumineux : Un sous pixel rouge, vert ou bleu allumé Deux sous-pixels adjacents allumés : Rouge + bleu = violet Rouge + vert = jaune Vert + bleu = cyan (bleu clair)

  • Page 93: Proximité De Pixels Défectueux

    Comme les pixels et sous-pixels défectueux du même type qui sont à proximité les uns des autres peuvent être plus visibles, Benq spécifie aussi des tolérances pour la proximité des pixels défectueux. Dans le tableau ci-dessous vous pouvez trouver les spécifications sur : •...

  • Page 94: Tolérances Des Pixels Défectueux

    Afin d’être éligible pour la réparation en raison de pixels défectueux au cours de la période de garantie, un panneau PDP/TFT dans un écran Plasma/LCD Benq doit avoir des pixels ou sous-pixels défectueux qui dépassent les tolérances indiquées dans le tableau suivant.

  • Page 95: Nettoyage Et Dépannage

    Nettoyage et dépannage Nettoyage et dépannage Nettoyage Avertissement lors de l’utilisation de l’écran • Ne placez pas vos mains, votre visage ou des objets à proximité des orifices de ventilation de l’écran. Le haut de l’écran est généralement très chaud en raison de la température élevée de l’air d’échappement qui est libérée au travers des orifices de ventilation.

  • Page 96: Dépannage

    Nettoyage et dépannage Dépannage Symptôme Cause possible Solution Aucune image ne s’affiche. Le cordon d’alimentation est Branchez le cordon d’alimentation débranché. Assurez-vous que l’interrupteur L’interrupteur principal d’alimentation est allumé. d’alimentation à l’arrière de Branchez une connexion de signal l’écran n’est pas allumé. à...
  • Page 97 Nettoyage et dépannage Certains éléments de l’image Certains pixels de l’écran peuvent ne Cet affichage est fabriqué en utilisant ne s’allument pas pas s’allumer. un niveau extrêmement élevé de technologie de précision : cependant, parfois, certains pixels de l’écran peuvent ne pas afficher. Ce n’est pas un dysfonctionnement.

  • Page 98: Spécifications Techniques

    Spécifications techniques Spécifications techniques Spécifications Élément SL490 SL550 Diagonale du LCD de 48,5" Diagonale du LCD de 54,64 Taille de l’écran (zone active) (123,2 cm) pouces (1387,80 mm) 16:9 Format d’affichage 1920 (H) x 1080 (V) Nombre de pixels 0,55926 (H) x 0,55926 (V)
  • Page 99 Spécifications techniques Classe d’efficacité énergétique Taille visible de l’écran 123,2 cm / 48,5 pouces 1387,80 cm / 54,64 pouces Consommation électrique en 65 W 77 W mode allumé (W) Consommation d’énergie 94 kWh 112 kWh annuelle (kWh) Fiche du produit Consommation électrique en 0,5 W 0,5 W...
