Avertissements
Raccorder directement le groupe de sécurité sur l'entrée d'eau froide du
chauffe-eau.
La pression du réseau d'eau froide est généralement inférieure à 5 bar – 0,5
MPa. Si tel n'est pas le cas, prévoir un réducteur de pression qui sera position-
né sur l'arrivée d'eau après le compteur (réglage conseillé : 3,5 bar), jamais
directement au chauffe-eau.
eau chaude
Raccord
di-électrique
Phase
Terre
Neutre
Eau froide
9.3.

Evacuation des condensats

Insérer le tuyau d'évacuation des conden-
sats dans le siphon.
Fixer le clip de serrage sur le tuyau d'écou-
lement et le serrer dans la zone de re-
couvrement du tube et du siphon.
Raccorder l'extrémité du tuyau à l'évacuation dédiée.
Présentation

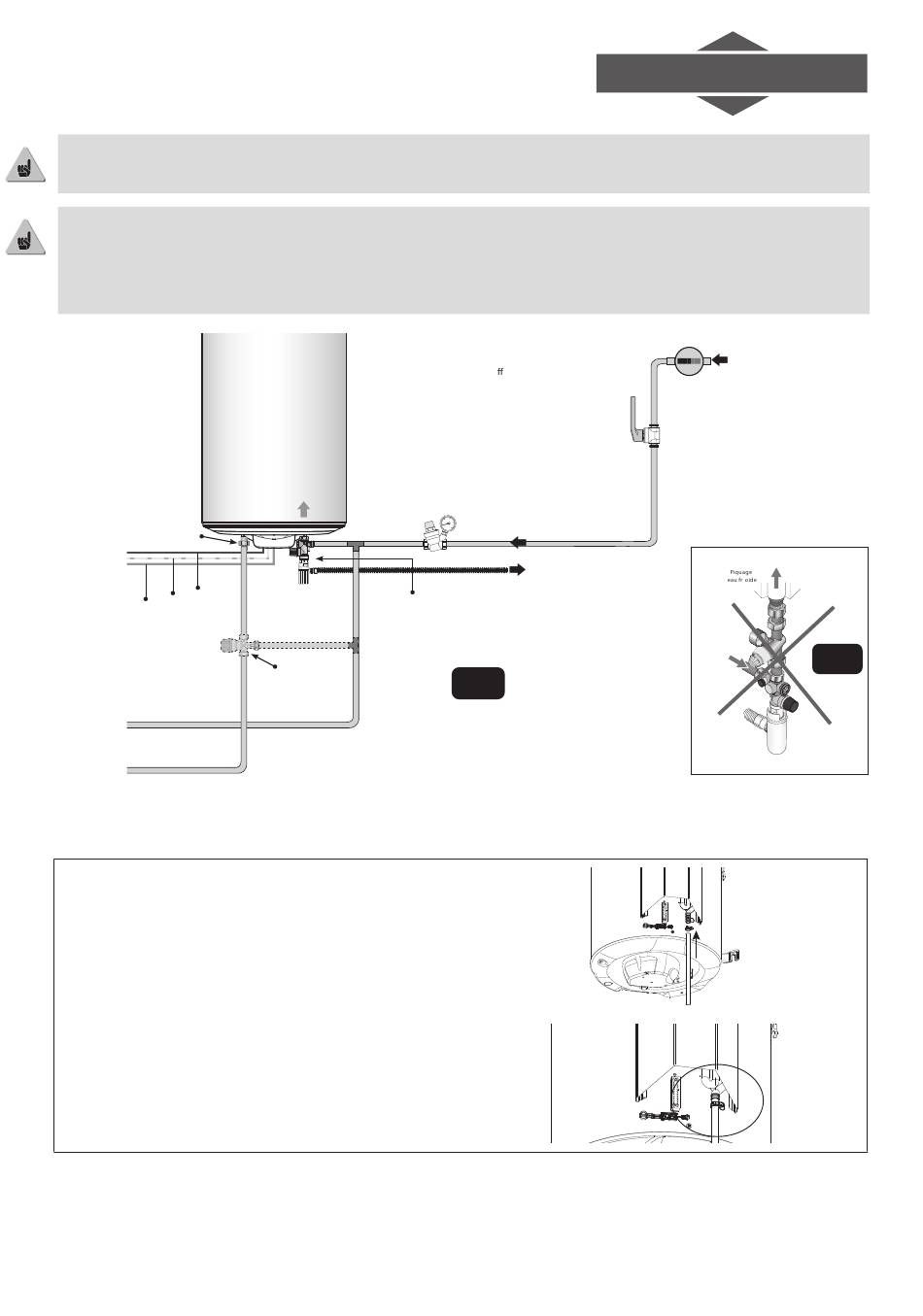

Schéma général d'installation
Exemple avec un chau e-eau vertical mural
Sortie Arrivée
eau froide

Siphon
Limiteur
de température
Réducteur
de pression
Arrivée d'eau
réseau
Évacuation
eaux usées
(égouts)
Groupe
de sécurité
OUI
Installation
Arrivée d'eau
réseau
000 0000
Compteur d'eau
Robinet général
d'arrivée d'eau froide
NON
Arrivée
eau fr oide
du r éseau
