12.2 Menu de réglage
Le menu de réglage sert à configurer
différents paramètres. Certains paramètres
ont été réglés par le constructeur et ne
doivent pas être modifiés.

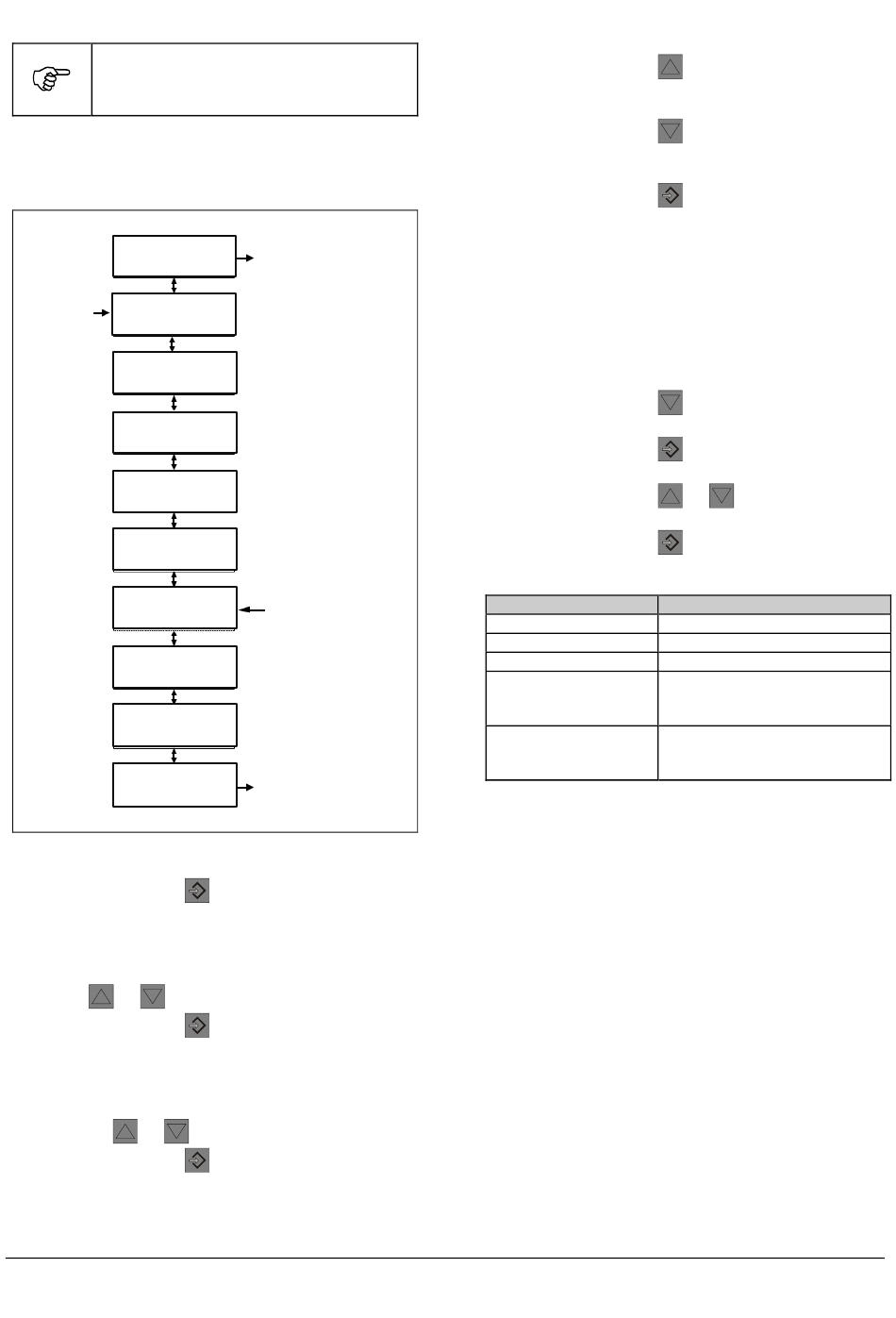

12.2.1 Structure des menus

 Les points de menu suivants sont disponibles sur le PiS
3170 :
Quitter le menu
Menu
Entrée
Points de commutation
Menu
Entrée
Menu
Mesure
Menu
Sortie
Menu
Fonction
Menu
Fonction 2
Menu
Écran
Menu
Système
Quitter le menu
Fig. 10: Structure des menus
12.2.2 Appel du menu de réglage
 Appuyer sur la touche
 Le menu de réglage est ouvert.
12.2.3 Navigation dans le menu de réglage
 Sélectionner le point de menu souhaité à l'aide des
touches ou .
 Appuyer sur la touche
 Le point du menu est sélectionné.
12.2.4 Quitter le menu de réglage
 Sélectionner le point de menu « Quitter le menu » avec
les touches ou
 Appuyer sur la touche
 Vous quittez le menu de réglage.
12.2.5 Édition d'un point de menu
 Appeler le menu de réglage (chapitre 12.2.2).
Traduction du mode d'emploi original PiS 3170/3175 LCD, Filtration Group GmbH, 13.10.21, N° ident. 72460064, version 02
Sortie
Uniquement en
mode de
fonctionnement
« 2 canaux »
Sortie
.
.
.
.
 Sélectionner le point de menu souhaité (chapitre 12.2.3).
 Appuyer sur la touche
 Le paramètre de réglage est augmenté.
 Appuyer sur la touche
 Le paramètre de réglage est diminué.
 Appuyer sur la touche
 Le paramètre de réglage est enregistré.
 Quitter le menu de réglage (chapitre 12.2.4)
13 Sélectionner la valeur affichée

13.1 Changement de l'affichage de pression

 Réglage par défaut « Pression différentielle ».
 Appeler le menu de réglage (chapitre 12.2.2).
 Sélectionner le « menu écran » (chapitre 12.2.3).
 Appuyer sur la touche
canal » soit affiché.
 Appuyer sur la touche
 Le point du menu est sélectionné.
 Appuyer sur la touche
 Les menus sont affichés.
 Appuyer sur la touche
 Le point du menu est sélectionné.
Paramètres
Canal 1(DP)
Canal 2 (P+)
Les deux canaux
En alternance 3 s, 6 s
ou 9 s
Toutes les valeurs
.
.
.
jusqu'à ce que « Sélection de
.
ou .
.
Description
La valeur dp est affichée
La valeur P+ affichée
Les deux canaux sont affichés.
Réglage du temps entre le
changement des valeurs
d'affichage
Toutes les valeurs de mesure
P+, P-, dP et la fonction de dP
sont simultanément affichées.
