Transport Et Stockage; Implantation Et Installation; Montage; Raccordement Au Processus - Filtration Group PiS 3170 LCD Traduction Du Mode D'emploi Original

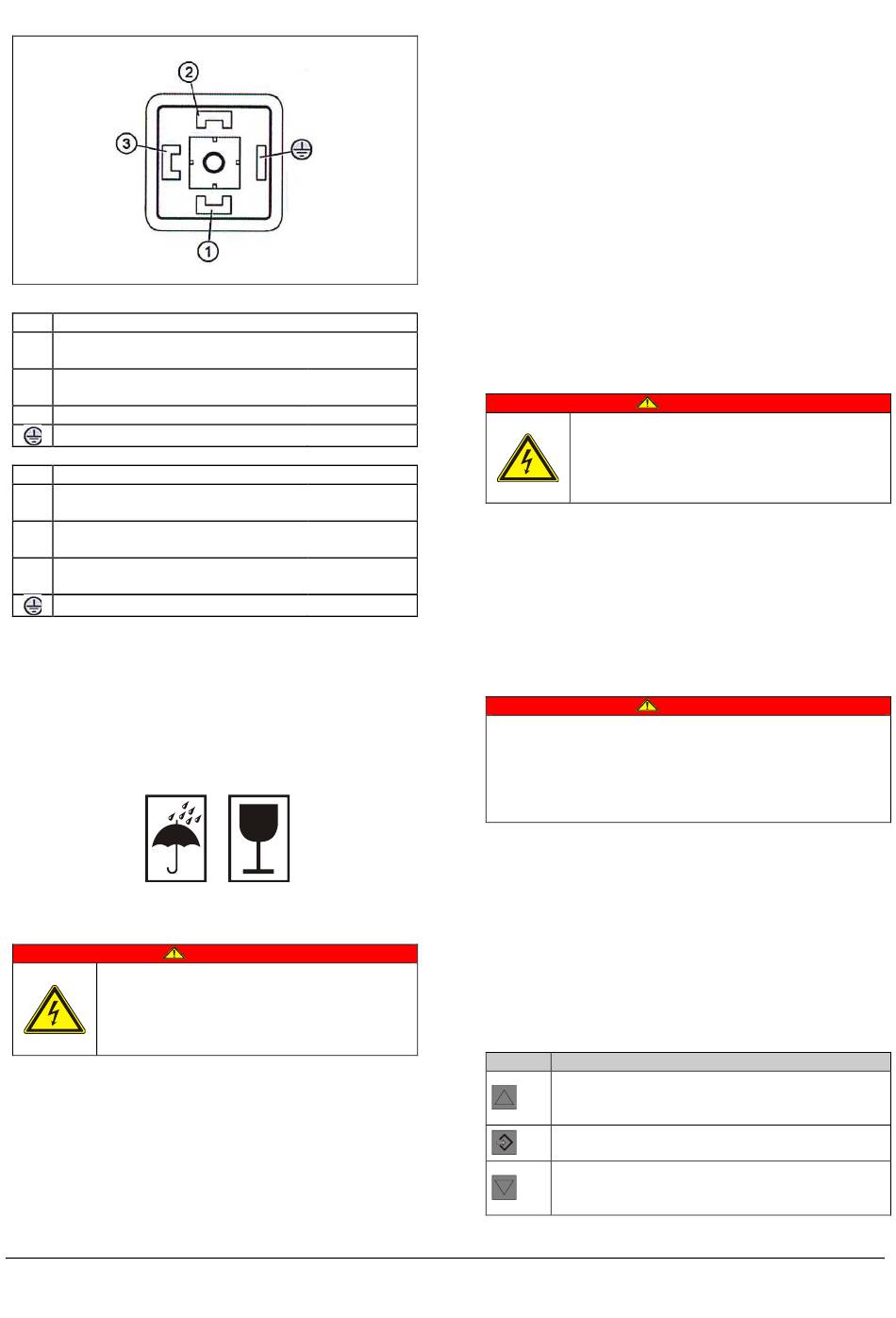

Fig. 9: Raccordement enfichable DIN EN 175301- 803 A
N° Signal (transmetteur de pression 2L)
1 Signal de transmetteur de pression
et alimentation (+)
2 Signal de transmetteur de pression
et alimentation (-)
3 Non relié
Terre fonctionnelle
N° Signal (transmetteur de pression 3L)
1 Signal de transmetteur de pression
et alimentation (+)
2 Alimentation de transmetteur de
pression (+)
3 Signal de transmetteur de pression
et alimentation (-)
Terre fonctionnelle
8

Transport et stockage

Transport
 Éviter les secousses.
Stockage
 Uniquement dans des locaux secs et sans risque de gel.
9

Implantation et installation

Choc électrique
 Mort ou blessures graves
 Ne confier le montage et la mise en
service qu'à du personnel qualifié formé
en conséquence.
Page 8
Traduction du mode d'emploi original PiS 3170/3175 LCD, Filtration Group GmbH, 13.10.21, N° ident. 72460064, version 02
+Sig /+U
T
-Sig /-U
T
NC
FE
+Sig
T
+U
T
-Sig /-U
T
FE
DANGER !
9.1

Montage

 Déballer l'appareil de mesure de pression différentielle.
 Relier l'appareil de mesure de pression différentielle avec
la plaque de montage aux 4 perçages de montage (vis à
tôle 3,5 mm).
 Le montage peut être également effectué via le
raccordement processus arrière, sans visage de
l'appareil.
 En cas de différence de position de montage verticale, le
signal de point zéro doit être réglé au moyen de la
correction d'offset intégrée.
9.2

Raccordement au processus

 Vérifier la compatibilité des transmetteurs de pression
avec le fluide à mesurer.
 Brancher les transmetteurs de pression.
 Respecter les pressions maximales.
T  Vérifier l'étanchéité des raccords de pression.
9.3 Branchement électrique
T
 Réaliser le branchement électrique selon les normes de
l'association des électrotechniciens allemands (VDE) et
du distributeur d'énergie.
T
 Avant le branchement, déconnecter l'installation sur
laquelle l'appareil de mesure de pression différentielle
doit être monté.
 Placer des fusibles en amont.
10

Mise en service

La mise en service de l'appareil de mesure de pression
différentielle n'est autorisée que lorsque l'on a déterminé
que la machine dans laquelle il doit être monté
correspond aux prescriptions des directives CE, des
normes harmonisées, des normes européennes ou des
normes nationales respectives.
 Vérifier le bon raccordement des transmetteurs de
pression.
11

Fonctionnement normal

 Surveiller journellement la pression différentielle.
12

Utilisation

12.1 Clavier à effleurement
 Le paramétrage s'effectue sur le clavier à effleurement :
Touche Fonction
DANGER !
Choc électrique
 Mort ou blessures graves
 Ne confier le montage et la mise en
service qu'à du personnel qualifié formé
en conséquence.
DANGER !
Déplacement vers le bas dans le menu de
réglage.
Augmenter la valeur au sein d'un paramètre.
Appel du menu de réglage.
Confirmation de la saisie d'un paramètre.
Déplacement vers le haut dans le menu de
réglage.
Diminuer la valeur au sein d'un paramètre.
