Guide de l'utilisateur du TUNER
Lorsque le TUNER est en mode de réglage de l'échelle, celui-ci permet à l'utilisateur de
sélectionner l'échelle de puissance appropriée, en appuyant et en relâchant les touches
vers le haut et vers le bas. Appuyez de nouveau sur « Display/Needle Style », et le
TUNER reviendra en mode de mesure de puissance.
Au fur et à mesure que la puissance mesurée augmente, la gamme s'ajuste
automatiquement, afin de fournir la lecture la plus efficace. L'échelle automatique ne
descendra pas, même si la puissance diminue.
Le TUNER comporte 3 gains physiques, et il établira toujours l'échelle automatique selon
le gain physique. Le TUNER affichera une légère variation durant le changement de gain
physique.
6 -
Touche de contrôle Digital high (Numérique élevée)
Affiche les valeurs maximales enregistrées. Pour revenir au mode d'affichage de mesure, appuyez de
nouveau sur la touche.
7 -
Touches de contrôle Digital low / W/dBm (Numérique bas/W/dBm)
Affiche les valeurs maximales enregistrées. Pour revenir au mode d'affichage de mesure, appuyez de
nouveau sur la touche.
La fonction dBm est disponible si vous appuyez durant plus de 2 secondes sur la touche de contrôle
''Digital low''. Le Tuner convertira le nombre affiché en dBm (db se reportant à 1 mW) et affichera le
message d'unité « dBm », puis aucune unité. Pour revenir à l'affichage précédent en Watt, appuyez de
nouveau plus de 2 secondes sur la touche de contrôle ''Zéro''. Les échelles sont également affichées en
dBm.
8 -
Affichage
Écran ACL en deux parties numérique/analogique. Se reporter à la section 1.5 pour obtenir la description
détaillée.
1.4 Description des connecteurs
PRISE D'ALIMENTATION D'ENTRÉE ÉLECTRIQUE EXTERNE.
1-
Tension d'entrée requise : 9 Vcc/100 mA. L'alimentation électrique externe ne charge
pas les batteries, elle permet d'utiliser le moniteur sans batterie, avec des batteries
usagées, ou permet simplement d'éviter de décharger les batteries à l'intérieur du
moniteur.
Révision 4.3
3
2

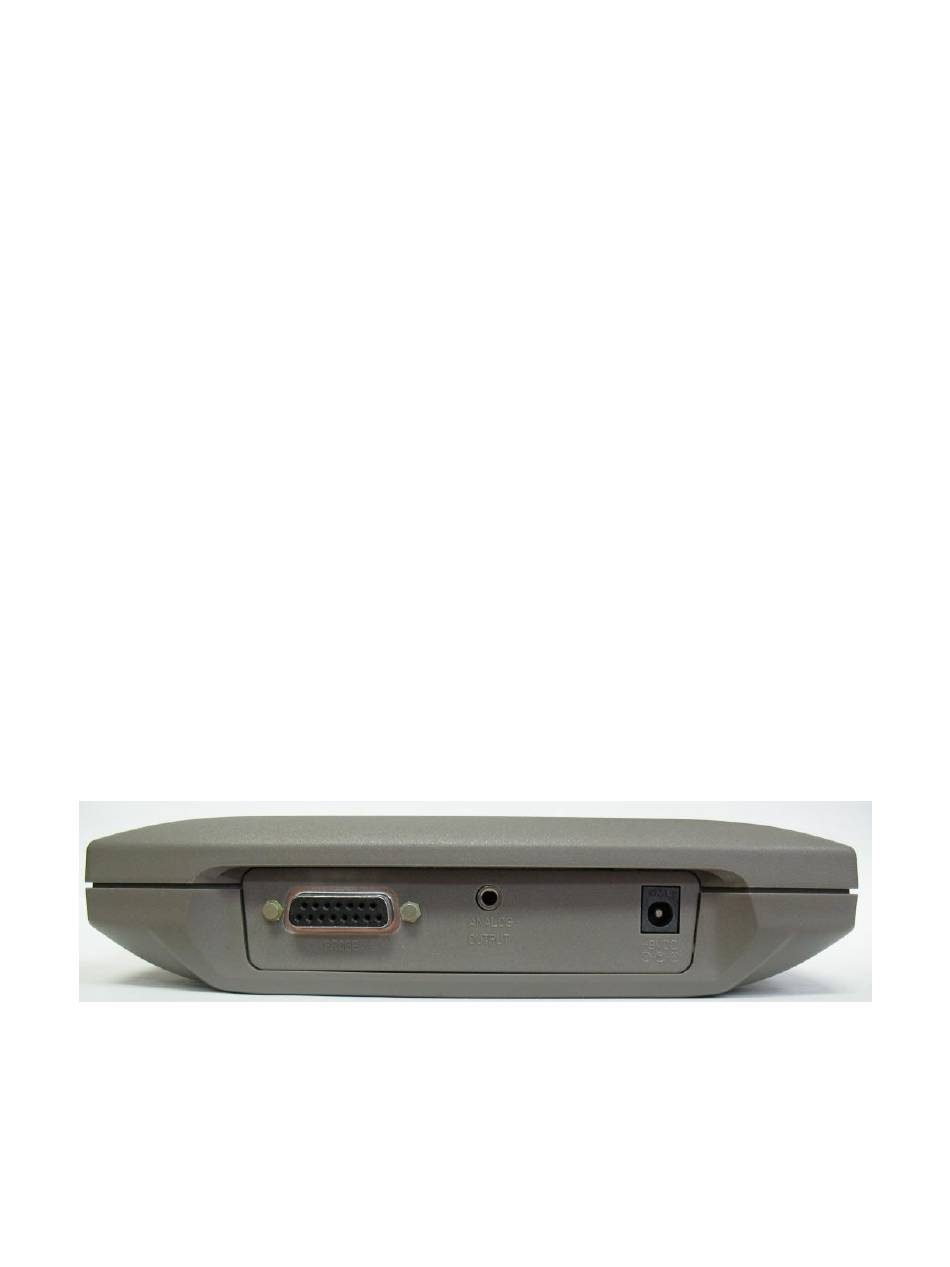

Illustration 1-2 Connecteurs du TUNER
1
Gentec Electro – Optics, Inc. Tous droits réservés
5
