Cafe C2Y366 Instructions D'installation

Masquer les pouces Voir aussi pour C2Y366:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

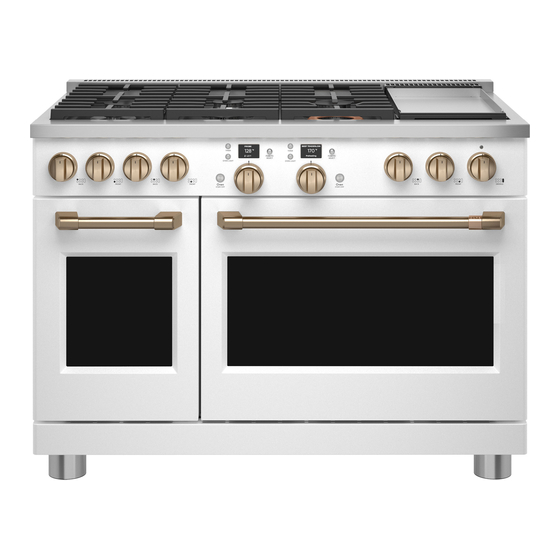

Cuisinières au gaz naturel ou propane
professionnelles de 36" (91 cm)
et de 48" (121 cm)
C2Y366, C2Y486

TABLE DES MATIÈRES

Consignes de Sécurité.......................................................... 2
Kit Haute Altitude ................................................................. 7
Matériel Fourni ..................................................................... 7
Matériel Nécessaire (non fourni) ......................................... 7
Outils Nécessaires ............................................................... 7
Installation
Sortez L'appareil De Son Emballage................................... 8
Déplacez La Cuisinière À L'intérieur ................................... 9
Installez Le Support Anti-Basculement .............................. 10
Alimentation en gaz ........................................................... 11
Branchements Électriques ................................................. 12
en la Faisant Rouler ....................................................... 13
Des questions? Visitez cafeappliances.com.
Instructions d'installation
Français
TM
Ajustez Le Niveau de la Cuisinière .................................... 14
Replacez La(Les) Porte(S) du Four................................... 14
Vérifiez les Brûleurs ........................................................... 15
Vérification des brûleurs de surface .................................. 15
Terminez L'installation ....................................................... 15
Une fois tous les raccordements terminés ........................ 15
Plinthe ................................................................................ 16
Hauteur
Outils et Matériel Nécessaires ........................................... 17
Outils et Matériel Nécessaires ........................................... 18
Installez les Panneaux de Support Mural .......................... 18
Installez les Panneaux de Recouvrement ......................... 19
31-2000815 Rev. 0 11-20 GEA

Publicité

Table des Matières
loading

Manuels Connexes pour Cafe C2Y366

Sommaire des Matières pour Cafe C2Y366

  • Page 1: Table Des Matières

    Instructions d’installation Cuisinières au gaz naturel ou propane professionnelles de 36” (91 cm) et de 48” (121 cm) C2Y366, C2Y486 TABLE DES MATIÈRES Consignes de Sécurité............2 Ajustez Le Niveau de la Cuisinière ........14 Replacez La(Les) Porte(S) du Four........14 Caractéristiques...

  • Page 2: Dans Le Commonwealth Du Massachusetts

    Consignes de Sécurité Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Visitez le site Web Café 24 heures par jour, tous les jours de l’année! Vous pouvez aussi y trouver d’autres produits Café formidables et tirer avantage de tous nos services d’assistance en ligne.

  • Page 3: Avant De Commencer

    Consignes de Sécurité AVANT DE COMMENCER SI L’ARTICLE EST VENDU À L’EXTÉRIEUR DES É.-U. OU DU CANADA Lisez attentivement l’ensemble des consignes. AVERTISSEMENT IMPORTANT Si vous souhaitez utiliser ce ■ — Conservez ces instructions produit avec un gaz de pétrole liquéfié (LP) qui contient plus pour l’inspecteur local.

  • Page 4: Caractéristiques

    Caractéristiques DIMENSIONS DU PRODUIT ET ESPACES DE SÉPARATION Modèles de cuisinière 121 cm (48”) 1” Emplacements de raccord universels (2,54 cm) 47-7/8” Plan de travail (117,15 cm) à surface de largeur de cuisson 29 3/8 po de profond jusqu’au 8” devant du (20,32 cm) 14”...
  • Page 5 Caractéristiques DIMENSIONS DU PRODUIT ET ESPACES DE SÉPARATION Modèles de cuisinière 91 cm (36”) 1” (2,54 cm) Emplacements de raccord universels Plan de travail 35-7/8” Largeur à surface de de (86,67 cm) cuisson 29 3/8 po de profond jusqu’au devant du nez 4-5/8”...

  • Page 6: Dimensions De L'appareil Et Espaces

    Caractéristiques DIMENSIONS DE L’APPAREIL ET ESPACES Modèles de cuisinière 91 cm (36”) et 121 cm (48”) 29-3/8” (74,61 cm) jusqu’au bord avant 10-1/2” (24,13 cm) 13/16” (2 cm) 12” (30 cm) (Modèles de 36 po 30–36” seulement) (76 –91 cm) Dosseret en option 7”...

  • Page 7: Consignes D'installation

    Consignes d’installation INSTALLATION EN HAUTE ALTITUDE OUTILS NÉCESSAIRES Au-delà de 6000 pi (1830 m), un produit configuré pour le gaz naturel ou le propane nécessite l’installation d’une trousse (WB28X39726 pour le gaz naturel et WB28X39727 pour le propane). Suivez les instructions incluses dans la Perceuse et trousse.

  • Page 8: Sortez L'appareil De Son Emballage

    Installation SORTEZ L’APPAREIL DE SON EMBALLAGE ■ O uvrez la(les) porte(s) du four et retirez l’emballage. ATTENTION Maintenez-vous à l’écart. Les extrémités Retirez l’étagère qui supporte le plat de cuisson, le ruban, des bandes métalliques découpées peuvent vous blesser. l’emballage, le lubrifiant pour étagère et la sonde. ■ C oupez les bandes métalliques. Soulevez le carton.

  • Page 9: Déplacez La Cuisinière À L'intérieur

    Installation DÉPLACEZ LA CUISINIÈRE À L’INTÉRIEUR 1. Inclinez la cuisinière vers l’avant sur le patin. 4. Attachez les sangles du chariot de manutention autour de l’appareil. IMPORTANT : Placez les sangles du diable sous les poignées de la porte du four. Pour éviter endommager les panneaux latéraux, placez un coussin entre le diable et la cuisinière.

  • Page 10: Installez Le Support Anti-Basculement

    Installation INSTALLEZ LE SUPPORT ANTI-BASCULEMENT AVERTISSEMENT Risque de basculement • Un enfant ou un adulte peut faire basculer la cuisinière et ainsi perdre la vie. • Posez la ferrure antibasculement sur le mur ou le plancher. • Remettez la cuisinière en place en la glissant de façon que son pied s’insère dans la ferrure antibasculement.

  • Page 11: Conversion Au Gaz Propane (Gpl) Ou Reconversion Au Gaz Naturel À Partir Du Propane (Gpl)

    Installation CONVERSION AU GAZ PROPANE ALIMENTATION EN GAZ (suite) (GPL) OU RECONVERSION AU GAZ Fermez le robinet d’alimentation en gaz principal avant NATUREL À PARTIR DU PROPANE de déconnecter l’ancienne cuisinière et ne rétablissez l’alimentation que lorsque le nouveau raccordement (GPL) est terminé.

  • Page 12: Branchements Électriques

    Installation BRANCHEMENTS ÉLECTRIQUES BRANCHEMENTS ÉLECTRIQUES (suite) AVERTISSEMENT Cet appareil doit être mis à la Un fil de cuisinière doit obligatoirement posséder les terre correctement. caractéristiques nominales de 40 ampères et une tension minimum de 125/250 V. Un fil de cuisinière de 50 ampères AVERTISSEMENT Toutes nouvelles constructions, n’est pas recommandé, mais s’il doit être utilisé, ce dernier...

  • Page 13: Installation Du Cordon D'alimentation 4 Fils (Suite)

    Installation INSTALLATION DU CORDON INSTALLATION DU CORDON D’ALIMENTATION 3 FILS (suite) D’ALIMENTATION 4 FILS (suite) ■ I ntroduisez les 3 vis de la borne (retirées précédemment) ■ R etirez les 3 vis de la borne inférieure du bornier. Introduisez via chaque anneau de borne du cordon d’alimentation et les 3 vis de la borne (retirées précédemment) via chaque dans les bornes inférieures du bornier.

  • Page 14: Ajustez Le Niveau De La Cuisinière

    Installation AJUSTEZ LE NIVEAU DE LA AJUSTEZ LE NIVEAU DE LA CUISINIÈRE CUISINIÈRE (suite) AJUSTEMENT DU PIED ARRIÈRE AVERTISSEMENT La cuisinière doit être à plat AVERTISSEMENT Afin de réduire le risque d’incendie et reposer sur des pieds et non pas des roulettes. La ou de choc électrique, replacez toujours les bouchons cuisinière pourrait bouger si les roulettes touchent le sol.

  • Page 15: Vérifiez Les Brûleurs

    Installation TERMINEZ L’INSTALLATION VÉRIFIEZ LES BRÛLEURS Placez les grilles des brûleurs sur les brûleurs. Les grilles doivent être posées et ne devraient pas bouger. AVERTISSEMENT Risque d’incendie ou d’explosion : La plaque chauffante est fixée à l’aide de vis. Elle a été Ne faites pas fonctionner le brûleur sans que toutes ses conçue pour être statique et elle ne doit pas être retirée.

  • Page 16: Installation D'accessoires

    Installation d’accessoires PLINTHE (incluse) ■ I nstallez la plinthe après avoir ajusté la position de la ■ F ixez les parties inférieure et supérieure en serrant les 2 vis cuisinière. sur chaque extrémité. ■ M esurez la distance entre le sol et le bas de la cuisinière. ■ P laquez la plinthe contre le pied de la cuisinière jusqu’à ce que le clip s’encastre dans les pieds. ■ D esserrez les deux vis sur chaque extrémité. Ajustez la hauteur de la plinthe en faisant coulisser les pièces supérieur REMARQUE : Veillez à...

  • Page 17: Ux12Bs36Pss, Ux12Bs48Pss Installation D'accessoires

    UX12BS36PSS, UX12BS48PSS Installation d’accessoires ACCESSOIRES EN OPTION—DOSSERET DE 30 CM (12”) DE HAUTEUR INSTALLEZ LE DOSSERET 30 CM (12”) Ce kit permet l’installation d’un dosseret de 12 pode hauteur pour les cuisinières et dessus de cuisinières professionnels AVERTISSEMENT de 36 po. Ce dosseret doit être correctement fixé...

  • Page 18: Uxadbs36Pss, Uxadbs48Pss Installation D'accessoires

    UXADBS36PSS, UXADBS48PSS Installation d’accessoires ACCESSOIRES—DOSSERET AJUSTABLE 30”-36” (non fourni) INSTALLEZ LES PANNEAUX DE ■ C e dosseret est conçu combler l’espace entre le haut de la cuisinière et le bas de la hotte, entre une hauteur SUPPORT MURAL maximale de 76 cm et 91 cm. AVERTISSEMENT ■ L e poids maximal de portance de l’étagère est de 18 kg. Les panneaux de support mural doivent être correctement fixés au mur afin d’éviter toute blessure ou dommage matériel.

  • Page 19: Accessoires-Dosseret Ajustable 30"-36" (Non Fourni) (Suite)

    UXADBS36PSS, UXADBS48PSS Installation d’accessoires ACCESSOIRES—DOSSERET AJUSTABLE 30”-36” (non fourni) (suite) INSTALLEZ LES PANNEAUX DE INSTALLEZ LES PANNEAUX DE RECOUVREMENT RECOUVREMENT (suite) Optez pour la méthode alternative si l’accès latéral est bloqué. MÉTHODE ALTERNATIVE : En cas d’obstruction de l’accès latéral ■ M aintenez la plaque inférieure sur le support tout en vissant une vis (fournie) de chaque côté.
  • Page 20 REMARQUE : Il est recommandé de porter des lunettes de sécurité ou des lunettes étanches lors de l’installation de cet appareil. REMARQUE : Au sein de GE Appliances, nous nous efforçons toujours d’améliorer nos produits. Ainsi, les matériaux, l’aspect et les spécifications peuvent être modifiés sans préavis. Imprimé...
