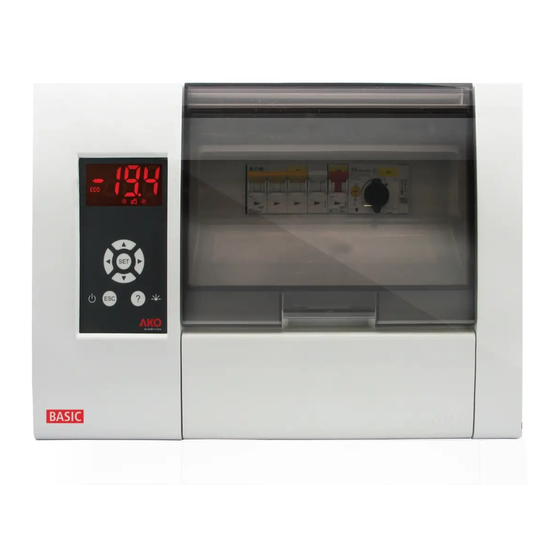

AKO PROPlus 3PH Manuel D'utilisation
Tableau électronique
Masquer les pouces
Voir aussi pour PROPlus 3PH:
- Guide rapide (45 pages) ,
- Manuel d'utilisateur (34 pages)
Manuels Connexes pour AKO PROPlus 3PH
Sommaire des Matières pour AKO PROPlus 3PH
- Page 1 1565H043 Ed.01 AKO-1565x AKO-1568x AKO-1565x-1 AKO-1565x-3 Tableau électronique PROPlus 3PH Manuel d'utilisation...
-
Page 2: Table Des Matières
14.- Spécifications techniques .......................34 AKO Electromecànica vous félicite et vous remercie d'avoir acheté notre produit qui a été développé et fabriqué à l'aide des technologies les plus innovantes ainsi que des processus de production et de contrôle de la qualité rigoureux. -
Page 3: Présentation
Le non-respect des instructions du fabricant lors de l'utilisation de l'équipement peut modifier les conditions de sécurité de l'appareil. Pour un fonctionnement correct, n'utilisez que des sondes fournies par AKO. Entre –40 ºC et +20 ºC, si la sonde NTC est prolongée jusqu'à 1 000 m avec un câble d'au moins 0,5 mm , l'écart maximum sera de 0,25 ºC (Câble pour prolongation de sondes, réf. -
Page 4: Versions Et Références
1565H043 Ed.01 Versions et références AKO-15650 2,5 - 4 A 7.000 W AKO-15651 4 - 6,3 A AKO-15652 6,3 - 10 A 10.200 W AKO-15653 10 - 16 A AKO-15680 2,5 - 4 A 7.000 W AKO-15681 4 - 6,3 A... -
Page 5: Installation
1565H043 Ed.01 Installation Ouvrez et enlevez le couvercle. 90º En utilisant le gabarit fourni, percez 4 trous dans le mur et fixez l'appareil au mur avec les vis fournies. Percez un trou dans la partie inférieure du boîtier pour le passage des câbles, pour conserver le niveau de protection IP65 utilisez un presse-étoupes adapté. - Page 6 Montez le couvercle et effectuez le branchement selon les schémas inclus. Connectez la batterie (1), le tuyau de contrôle (2), réglez la protection du moteur (Q1/Q2/Q3) et fermez le couvercle (3). AKO-1565x, AKO-1568x, AKO 1565x-1 Réglage de la protection du moteur (Q1) : Placez une pince ampèremétrique dans l'un des conducteurs du compresseur.
- Page 7 1565H043 Ed.01 AKO-15651-3 AKO 15652-3 AKO-15653-3 Réglage de la protection du moteur Q1: Placez une pince ampèremétrique sur l'un des conducteurs du compresseur. Faites démarrer le compresseur et vérifiez la consommation. Réglez la protection du moteur (Q1) en fonction de la valeur obtenue.
-
Page 8: Recommandations
1565H043 Ed.01 4.- Recommandations Avant toute manipulation à l'intérieur du tableau électrique débranchez la tension. Tous les câblages doivent être conformes aux normes en vigueur et doivent être faits par du personnel spécialisé. Ne faites que les branchements prévus sur les schémas électriques. Le non-respect des instructions du fabricant lors de l'utilisation du tableau électrique peut modifier les conditions de sécurité... -
Page 9: Description
1565H043 Ed.01 5.- Description État de Date Charge complète la batterie Heure Jour de En charge la semaine Température Défectueuse ou non connectée (Clignotante) Indicateurs d'état Screen Navigateur Touche échapp. Touche d'aide Couvercle de protection Protections électriques 5.1.- Accès rapide aux fonctions Appuyez pendant 5 secondes pour activer ou Appuyez pendant 5 secondes pour modifier désactiver le dégivrage. -
Page 10: Voyants-Indicateurs D'état
1565H043 Ed.01 5.2.- Voyants-indicateurs d'état Permanent : Relais de compresseur actif. Permanent : Relais de ventilateurs activé. Clignotant : Il devrait être activé, mais ce Clignotant : Il devrait être activé, mais ce n'est n'est pas le cas en raison d'un paramètre. pas le cas en raison d'un paramètre. -
Page 11: Localisation D'éléments
1565H043 Ed.01 Localisation d'éléments Bornier de sondes et de communications Protections Connecteur batterie Connecteur du câble Détecteur de contrôle de phase Contacteurs Transformateur d'isolation Bornier de contrôle Bornier de Bornier mise à la terre d'alimentation ATTENTION : Vérifiez que vous avez bien débranché l'alimentation de l'équipement avant de manipuler l'équipement, différentes zones peuvent être sous tension. -
Page 12: Options De Connexion De Pressostats
7.- Options de connexion de pressostats 7.- Options de connexion de pressostats 7.- Options de connexion de pressostats 7.- Options de connexion de pressostats (Non disponible sur AKO-15658/59) (Non disponible sur AKO-15658/59) (Non disponible sur AKO-15658/59) (Non disponible sur AKO-15658/59) -
Page 13: Menu De Programmation
1565H043 Ed.01 Menu de programmation Menu de programmation Permet de configurer les paramètres de fonctionnement. Le menu de programmation permet de régler les paramètres de l'équipement selon les besoins de l'installation. Le menu de programmation permet de régler les paramètres de l'équipement selon les besoins de l'installation. Pour accéder au menu de programmation, appuyez sur la touche SET pendant 5 secondes. -
Page 14: Sonde À Afficher
1565H043 Ed.01 Sondes connectées Choisir l'option correcte en fonction du nombre de sondes connectées : Sonde 1 : Si vous disposez d'une seule sonde de contrôle. Le dégivrage terminera lorsque la durée sera écoulée. Ÿ Sondes 1 et 2 : Si vous disposez de deux sondes, l'une de contrôle et l'autre pour le dégivrage (évaporateur). Ÿ... - Page 15 1565H043 Ed.01 Retard lors alimentation Permettent de retarder le démarrage de l'installation lors de la réception de l'alimentation électrique. Ce paramètre évite des arrêts et des démarrages continus de l'installation dans des cas exceptionnels, par exemple, après une coupure d'alimentation électrique, dans des périodes d'essais ou pendant la mise en marche de l'installation. Il est définit en minutes.
-
Page 16: Fonctionnement
Heure : Définit l'heure de départ du mode d'économie d'énergie. Ÿ Minute : Définit la minute de départ du mode d'économie d'énergie. Ÿ *Sur les tableaux AKO-15658 / 15659, le solénoïde de liquide est contrôlé à la place du compresseur. - Page 17 Si la porte reste ouverte pendant une durée supérieure à celle programmée dans le paramètre Inact. avec la porte ouverte, le compresseur / solénoïde* reprendra son fonctionnement normal (voir page 25). *Sur les tableaux AKO-15658 / 15659, le solénoïde de liquide est contrôlé à la place du compresseur.
-
Page 18: Contrôle Du Dégivrage
1565H043 Ed.01 9.2 - Contrôle du dégivrage Max. B RETARD DÉMARRAGE VENTILATEURS RETARD DÉMARRAGE VENTILATEURS MESSAGE « DEF » MESSAGE « DEF » DURÉE DURÉE D'ÉGOUTTEMENT CONTRÔLE CONTRÔLE DÉGIVRAGE DÉGIVRAGE CONTRÔLE CONTRÔLE DÉGIVR. DÉGIVR. D'ÉGOUTTE- MENT ºC SP+Dif. durée Description Paramètre Durée entre deux démarrages de dégivrage Fréquence de dégivrage... -
Page 19: Durée D'égouttement Après Dégivrage
Cette fonction permet d'activer le dégivrage de l'équipement par un bouton-poussoir externe, en le connectant à l'une des entrées numériques qui doit être configurée comme « dégivrage à distance ». *Sur les tableaux AKO-15658 / 15659, le solénoïde de liquide est contrôlé à la place du compresseur. -
Page 20: Contrôle Des Ventilateurs
s'arrêtent à chaque arrêt du compresseur. pendant le dégivrage. 1565H043 Ed.01 e avant de mettre les ventilateurs en marche, à la fi 9.3.- Contrôle des ventilateurs s sont arrêtés lors de l'ouverture de la porte de l gurée comme contact de porte). COMP. -
Page 21: Fonction De Pump Down
1565H043 Ed.01 9.5.- Fonction de pump down Cette fonction prévient les problèmes dans le compresseur causés par des mouvements du fluide de refroidissement par une technique d'arrêt/démarrage de l'installation, contrôlée par le solénoïde du liquide, le pressostat de basse et le compresseur même. -
Page 22: Alarmes
1565H043 Ed.01 'activation d'un relais ou 9.6.- Alarmes L'équipement avertit l'utilisateur par un message à l'écran, l'activation d'un relais ou lon la programmation des l'activation d'un signal sonore dans certaines circonstances, selon la programmation des paramètres suivants : Configuration des alarmes Définit comment sont définies les valeurs des différentes alarmes de température : Relative a SP : Sont définies en indiquant la variation de température par rapport au point de consigne, pour... -
Page 23: Alarme De Dégivrage Interrompue Pour Durée Écoulée
1565H043 Ed.01 Alarme de dégivrage interrompue pour durée écoulée Alarme de dégivrage interrompue pour durée écoulée Affiche l'icône I lorsqu'un dégivrage s'est interrompu lors de la fin de la durée maximale. (Le paramètre Indication Affiche l'icône I lorsqu'un dégivrage s'est interrompu lors de la fin de la durée maximale. (Le paramètre Indication temps max doit être configuré... -
Page 24: Registre De Haccp
c sélectionné. 1565H043 Ed.01 -Affichage des données Affiche à l'écran les données enregistrées dans le bloc sélectionné. Nº du Date du registre registre Premier registre : 00 Dernier registre : 95 Déplacement dans Heure du Valeur registre du registre les registres Le nom de chaque bloc indique la date et l'heure du premier registre de celui-ci, mais, lors de l'affichage, la première donnée présentée est le dernier registre du bloc. -
Page 25: Configurations Avancées
1565H043 Ed.01 10.- Configurations avancées 10.- Configurations avancées 10.1.- Entrées numériques 10.1.- Entrées numériques Fonction des entrées numériques Permettent à l'équipement de réagir dans le cas certains événements externes, leur configuration dépend de l'élément Permettent à l'équipement de réagir dans le cas certains événements externes, leur configuration dépend de l'élément qui est connecté... -
Page 26: Relais Auxiliaire
1565H043 Ed.01 10.2.- Relais auxiliaire 10.2.- Relais auxiliaire Fonction du relais auxiliaire. Par ce menu sont configurées les différentes options de fonctionnement du relais auxiliaire. Par ce menu sont configurées les différentes options de fonctionnement du relais auxiliaire. Configuration relai AUX : Définit le fonctionnement du relais auxiliaire. Configuration relai AUX : Définit le fonctionnement du relais auxiliaire. -
Page 27: Transfert De Paramètres
11.- Transfert de paramètres Cette fonction vous permet de transférer les paramètres programmés d'un appareil à d'autres, à l'aide de la clé de programmation AKO-D14918. Cela vous permettra d'économiser beaucoup de temps en configurant des appareils similaires. Vous devez utiliser l'alimenteur pour la clé de programmation AKO-80018. -
Page 28: Connectivité
à Internet et IP fixe). AKO-5011 : Serveur web qui inclue le logiciel AKONet. Vous pouvez réaliser les mêmes fonctions que le PC, avec l'avantage que vous disposez d'un serveur dédié à la communication avec les équipements. -
Page 29: Paramètres
1565H043 Ed.01 13.- Paramètres 13.- Paramètres Le menu de programmation permet de régler les paramètres de l'équipement selon Le menu de programmation permet de régler les paramètres de l'équipement selon les besoins de l'installation. les besoins de l'installation. Pour accéder au menu de programmation, appuyez sur la touche SET pendant Pour accéder au menu de programmation, appuyez sur la touche SET pendant 5 secondes. - Page 30 1565H043 Ed.01 Description Page Unités Min. Max. Dégivrage lors connexion (min.) Retard lors connexion Indication temps max. Temps ecoulement (min.) Contrôle des VENTILATEURS Description Page Unités Min. Max. Temp. arrêt ventilateurs (ºC/ºF) -40.0 99.9 (La sonde 2 doit être active) Différentiel ventil.
- Page 31 Retard dem. mise au vide (Sec.) Config. interrupteurs : HP-BP combinée BP indép. entrée AC BP indép. par entrée Digit * Consulter le tableau de la page 34 **Paramètre non disponible sur AKO-15658/59, le relais AUX reste configuré sur « identique état compresseur ».
- Page 32 1565H043 Ed.01 ÉTAT GÉNÉRAL Description Page Unités Min. Max. Mot de passe (Password) Mot de passe au consigne (SP) Paramètres initiaux (Configure valeurs par défaut et sort de programmation) Intervalle de registre (min.) Adresse communication Sondes connectées : Sonde 1 Sondes 1 et 2 Sondes 1 et 3 Sondes 1, 2 et 3...
- Page 33 AKO-15659 AKO-15653-2 Désactivée Alarme externe Alarme externe Configuration entrée 2 Controle mise Même état Controle mise Configuration relais AUX au vide que compresseur au vide HP-BP combinée HP-BP combinée Configuration pressostats* * Les modèles AKO-15658/59 ne disposent pas de pressostats.
-
Page 34: Spécifications Techniques
Précision thermométrique..........................± 1 ºC Précision de la sonde NTC à 25ºC........................± 0,4 ºC Entrée pour sonde NTC.......................... AKO-14901 Puissance maximale absorbée dans la manœuvre ....................30VA Température ambiante de travail ......................–5 ºC à 40 ºC Température ambiante de stockage ....................–30 ºC à 70 ºC Catégorie de surtension........................II s/ EN 61439-1... - Page 35 1565H043 Ed.01...
- Page 36 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Nous nous réservons le droit de fournir des produits qui peuvent légèrement différer de ceux décrits dans nos Fiches techniques. Informations actualisées sur notre site Web .
