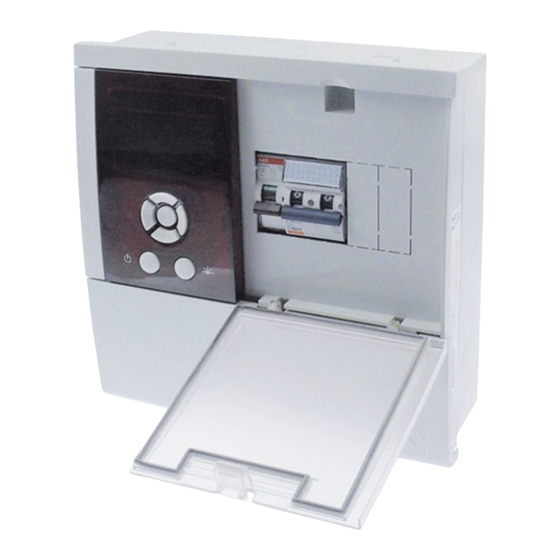

AKO PROPlus 15643 Manuel D'utilisateur
Tableau électronique
Masquer les pouces
Voir aussi pour PROPlus 15643:
- Guide rapide (44 pages) ,
- Manuel du produit (6 pages)
Manuels Connexes pour AKO PROPlus 15643
Sommaire des Matières pour AKO PROPlus 15643

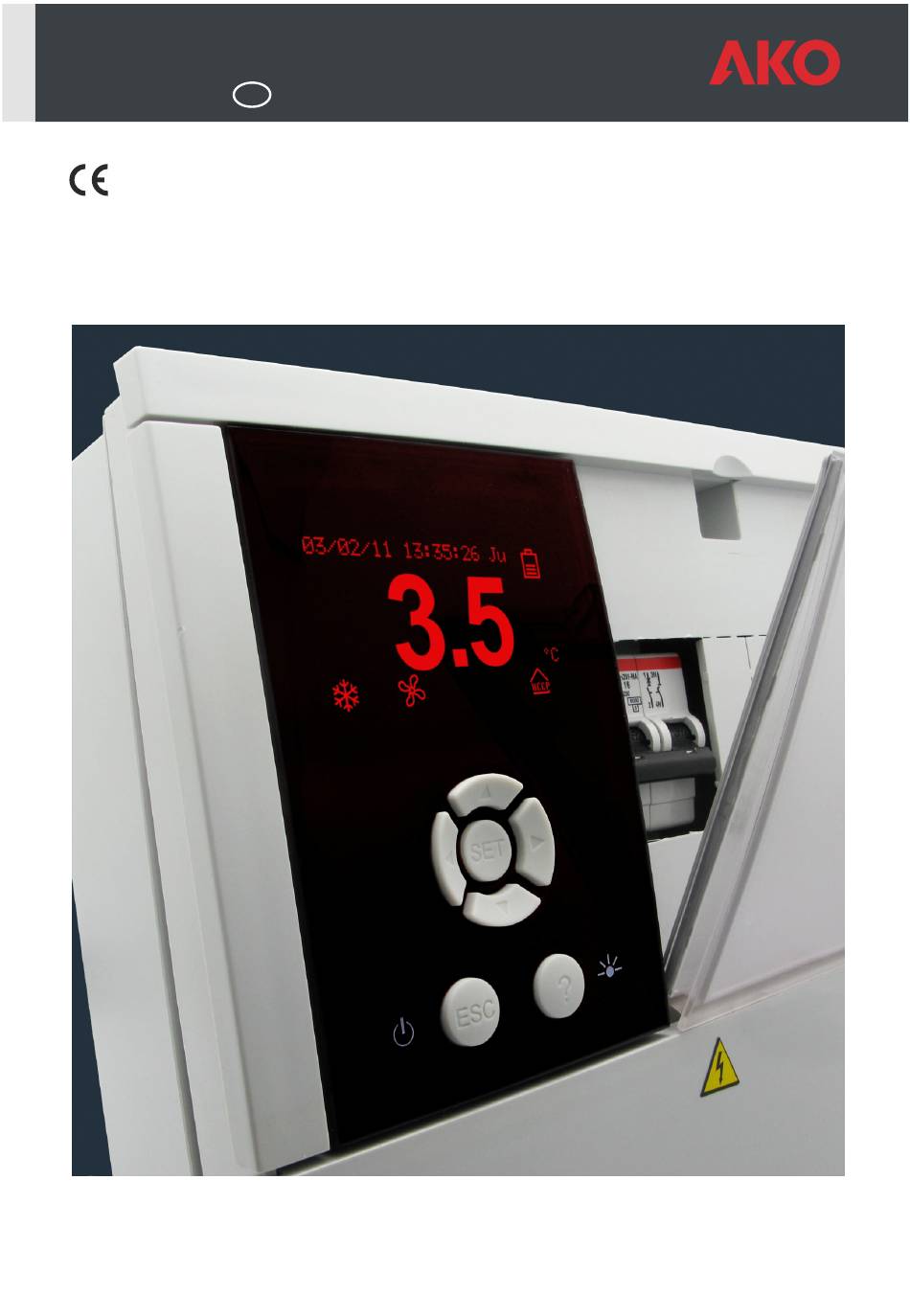

- Page 1 1564H303 Ed.03 Tableau électronique PROPlus Services avec dégivrage triphasé Manuel d'Utilisateur AKO-15643...
-
Page 2: Table Des Matières
12.- Spécifications techniques .......................31 AKO Electromecànica vous félicite et vous remercie d'avoir acheté notre produit qui a été développé et fabriqué à l'aide des technologies les plus innovantes ainsi que des processus de production et de contrôle de la qualité rigoureux. -
Page 3: Présentation
-Pour le bon fonctionnement de l'appareil, n'utilisez que des sondes du type NTC fournies par AKO. -L'AKO-15643 doit être installé dans un endroit à l'abri des vibrations, de l'eau et des gaz corrosifs, où la température ambiante ne dépasse pas la valeur indiquée dans les indications techniques. -
Page 4: Installation
3.- Installation (fig. 1) -Retirer le couvercle des connexions (D). -Séparer la façade (B) du boîtier (A). -Choisissez l'entrée des câbles dans l'installation la plus appropriée (fig. 2) en tenant compte du fait que les câbles d'alimentation et de dégivrage doivent entrer par la partie de droite du boîtier (I). -Percer les trous nécessaires pour les presse-étoupes. - Page 5 Fig. 2 Fig. 3 Fig. 4 Lors du montage de la façade, faites attention à ce que les câbles ne touchent pas la plaque électronique. Utilisez les brides fournies. Fig. 5...
-
Page 6: Branchement
4.- Branchement * I max. < 6 A MODBUS RELAIS RS-485 ALARME VENTILATEUR ÉCLAIR. 230Vac 230Vac 475 W 460W * I max. < 10 A / III C-10 AUX. RELAIS SOLÉNOÏDE 230Vac AUXILIAIRE U V W La fonction de la sortie du relais auxiliaire (bornes 40 et 41) est configurable ENTRÉE... -
Page 7: Options De Connexion De Pressostats
4.1.- 4.1.- Options de connexion de pressostats 4.1.- Options de connexion de pressostats 4.1.- Options de connexion de pressostats 4.1.- Options de connexion de pressostats Options de connexion de pressostats Manostat Haute-Basse combiné Configuration Configuration entrée 1 : Entrée basse pression Polarite entree 1: Normalement ouvert Configuration entrée 2 : Alarme externe grave Polarite entree 2: Normalement ouvert... -
Page 8: Recommandations
5- Recommandations ATTENTION!! Avant toute manipulation à l'intérieur du tableau électrique débranchez la tension. Tous les câblages doivent être conformes aux normes en vigueur et doivent être faits par du personnel spécialisé. Ne faites que les branchements prévus sur les schémas électriques. Température ambiante de travail : 5 ºC à... -
Page 9: Description
6.- Description 03/02/11 13:35:26 Ju État de Date la batterie Charge complète Heure Jour de En charge la semaine Température Défectueuse ou non connectée ºC (Clignotante) Indicateurs d'état Protecteur thermique de manoeuvre Protecteur thermique dégivrage Screen Navigateur Touche échapp. Couvercle de Touche d'aide protection 6.1.- Accès rapide aux fonctions... -
Page 10: Voyants-Indicateurs D'état
6.2.- Voyants-indicateurs d'état Permanent : Relais de compresseur actif. Permanent : Relais de ventilateurs activé. Clignotant : Il devrait être activé, mais ce Clignotant : Il devrait être activé, mais ce n'est n'est pas le cas en raison d'un paramètre. pas le cas en raison d'un paramètre. -
Page 11: Menu De Programmation
7 - Menu de programmation 7 - Menu de programmation Permet de configurer les paramètres de fonctionnement. Le menu de programmation permet de régler les paramètres de l'équipement selon les besoins de l'installation. Le menu de programmation permet de régler les paramètres de l'équipement selon les besoins de l'installation. Pour accéder au menu de programmation, appuyez sur la touche SET pendant 5 secondes. -
Page 12: Mode Visualisation
Sondes connectées Choisir l'option correcte en fonction du nombre de sondes connectées : Sonde 1 : Si vous disposez d'une seule sonde de contrôle. Le dégivrage terminera lorsque la durée sera écoulée. Ÿ Sondes 1 et 2 : Si vous disposez de deux sondes, l'une de contrôle et l'autre pour le dégivrage (évaporateur). Ÿ... - Page 13 Retard lors alimentation Permettent de retarder le démarrage de l'installation lors de la réception de l'alimentation électrique. Ce paramètre évite des arrêts et des démarrages continus de l'installation dans des cas exceptionnels, par exemple, après une coupure d'alimentation électrique, dans des périodes d'essais ou pendant la mise en marche de l'installation. Il est définit en minutes.
-
Page 14: Fonctionnement
erne au lieu de la sonde 1 ; c'est pourquoi il est néc 8.- Fonctionnement e par thermostat ». 8.1 - Contrôle du compresseur ure dans la sonde 1 atteint la FONCTIONNEMENT NORMAL équent les températures ne seront pas affichées Lorsque la température dans la sonde 1 atteint la nsigne (SP), plus le différentiel valeur du point de consigne (SP), plus le différentiel... - Page 15 Le paramètre Consigne epargne energ., définit quel sera le point de consigne tandis que ce mode est actif et le paramètre Durée epargne energetique, définit la durée de ce mode en heures, s'il est configuré sur 0, il ne sera jamais activé.
-
Page 16: Contrôle Du Dégivrage
8.2 - Contrôle du dégivrage Max. B RETARD DÉMARRAGE VENTILATEURS RETARD DÉMARRAGE VENTILATEURS MESSAGE « DEF » MESSAGE « DEF » DURÉE DURÉE D'ÉGOUTTEMENT CONTRÔLE CONTRÔLE DÉGIVRAGE DÉGIVRAGE CONTRÔLE CONTRÔLE DÉGIVR. DÉGIVR. D'ÉGOUTTE- MENT ºC SP+Dif. durée Description Paramètre Durée entre deux démarrages de dégivrage Fréquence de dégivrage Durée maximale du dégivrage Durée dégivrage... - Page 17 Démarrage du dégivrage Le dégivrage sera lancé si : La durée programmée au paramètre Fréquence de dégivrage s'est écoulé depuis le début du dernier dégivrage. Ÿ Le paramètre Mode de dégivrage définit comment est comptabilisé cette durée : Fréquence : Durée totale écoulée entre les démarrages de dégivrages. ž...
-
Page 18: Contrôle Des Ventilateurs
s'arrêtent à chaque arrêt du compresseur. pendant le dégivrage. e avant de mettre les ventilateurs en marche, à la fi 8.3.- Contrôle des ventilateurs s sont arrêtés lors de l'ouverture de la porte de l gurée comme contact de porte). COMP. -
Page 19: Fonction De Pump Down
8.5.- Fonction de pump down Cette fonction prévient les problèmes dans le compresseur causés par des mouvements du fluide de refroidissement par une technique d'arrêt/démarrage de l'installation, contrôlée par le solénoïde du liquide, le pressostat de basse et le compresseur même. Le relais auxiliaire doit être configuré... -
Page 20: Alarmes
'activation d'un relais ou 8.6.- Alarmes L'équipement avertit l'utilisateur par un message à l'écran, l'activation d'un relais ou lon la programmation des l'activation d'un signal sonore dans certaines circonstances, selon la programmation des paramètres suivants : Configuration des alarmes Définit comment sont définies les valeurs des différentes alarmes de température : Relative a SP : Sont définies en indiquant la variation de température par rapport au point de consigne, pour que l'alarme soit activée. -
Page 21: Alarme De Dégivrage Interrompue Pour Durée Écoulée
Alarme de dégivrage interrompue pour durée écoulée Alarme de dégivrage interrompue pour durée écoulée Affiche l'icône I lorsqu'un dégivrage s'est interrompu lors de la fin de la durée maximale. (Le paramètre Indication Affiche l'icône I lorsqu'un dégivrage s'est interrompu lors de la fin de la durée maximale. (Le paramètre Indication temps max doit être configuré... -
Page 22: Registre De Haccp
c sélectionné. -Affichage des données Affiche à l'écran les données enregistrées dans le bloc sélectionné. Nº du Date du registre registre Premier registre : 00 Dernier registre : 95 Déplacement dans Heure du Valeur registre du registre les registres Le nom de chaque bloc indique la date et l'heure du premier registre de celui-ci, mais, lors de l'affichage, la première donnée présentée est le dernier registre du bloc. -
Page 23: Configurations Avancées
9 Configurations avancées 9 Configurations avancées 9.1.- Entrées numériques 9.1.- Entrées numériques Fonction des entrées numériques Permettent à l'équipement de réagir dans le cas certains événements externes, leur configuration dépend de l'élément Permettent à l'équipement de réagir dans le cas certains événements externes, leur configuration dépend de l'élément qui est connecté... -
Page 24: Relais Auxiliaire
9.2.- Relais auxiliaire 9.2.- Relais auxiliaire Fonction du relais auxiliaire. Par ce menu sont configurées les différentes options de fonctionnement du relais auxiliaire. Par ce menu sont configurées les différentes options de fonctionnement du relais auxiliaire. Configuration relai AUX : Définit le fonctionnement du relais auxiliaire. Configuration relai AUX : Définit le fonctionnement du relais auxiliaire. -
Page 25: Code D'accès (Password)
Le paramètre Mote de passe au consigne, définit si ce code doit être demandé lors de la modification du point de consigne (SetPoint). 9.4.- Transfert de paramètres Cette fonction permet de transférer, à l'aide de la clé de programmation AKO-14923, les paramètres programmés d'un appareil à d'autres. Ceci permet d'économiser un temps précieux lors de la configuration des équipements similaires. -
Page 26: Connectivité
à Internet et IP fixe). AKO-5011 : Serveur web qui inclue le logiciel AKONet. Vous pouvez réaliser les mêmes fonctions que le PC, avec l'avantage que vous disposez d'un serveur dédié à la communication avec les équipements. -
Page 27: Paramètres
11.- Paramètres 11.- Paramètres Le menu de programmation permet de régler les paramètres de l'équipement selon Le menu de programmation permet de régler les paramètres de l'équipement selon les besoins de l'installation. les besoins de l'installation. Pour accéder au menu de programmation, appuyez sur la touche SET pendant Pour accéder au menu de programmation, appuyez sur la touche SET pendant 5 secondes. - Page 28 Description Page Unités Min. Max. Dégivrage lors connexion (min.) Retard lors connexion Indication temps max. Temps ecoulement (min.) Contrôle des VENTILATEURS Description Page Unités Min. Max. Temp. arrêt ventilateurs (ºC/ºF) -40.0 99.9 (La sonde 2 doit être active) Différentiel ventil. s2 (ºC/ºF) 20.0 Arrêter si compresseur OFF?
- Page 29 Contrôle des ENTRÉES NUMÉRIQUES Description Page Unités Min. Max. Configuration entrée 1 : Désactivée Contact porte Alarme externe Dés. Alarme externe grave Dégivrage à distance Epargne energ distance Activation relai AUX Entrée basse pression Contrôle par thermostat Retard alarme entrée 1 (min.) Polarité...
- Page 30 ÉTAT GÉNÉRAL Page Description Unités Min. Max. Mot de passe (Password) Mot de passe au consigne (SP) Paramètres initiaux (Configure valeurs par défaut et sort de programmation) Intervalle de registre (min.) Adresse communication Transférer paramètres : Désactivé Dés. Envoyer – L'équipement envoie les paramètres à la clé de programmation Recevoir –...
-
Page 31: Spécifications Techniques
Entrée pour sonde NTC ........ - Page 32 AKO ELECTROMECÁNICA, S.A.L. Av. Roquetes, 30-38 | 08812 Sant Pere de Ribes | Barcelona | España Tel. (34) 938 142 700 | Fax (34) 938 934 054 | e-mail: ako@ako.com | www.ako.com Nous nous réservons le droit de fournir des matériels pouvant être légèrement différents de ceux qui sont décrits dans nos fiches techniques.
