5100 I-ACC

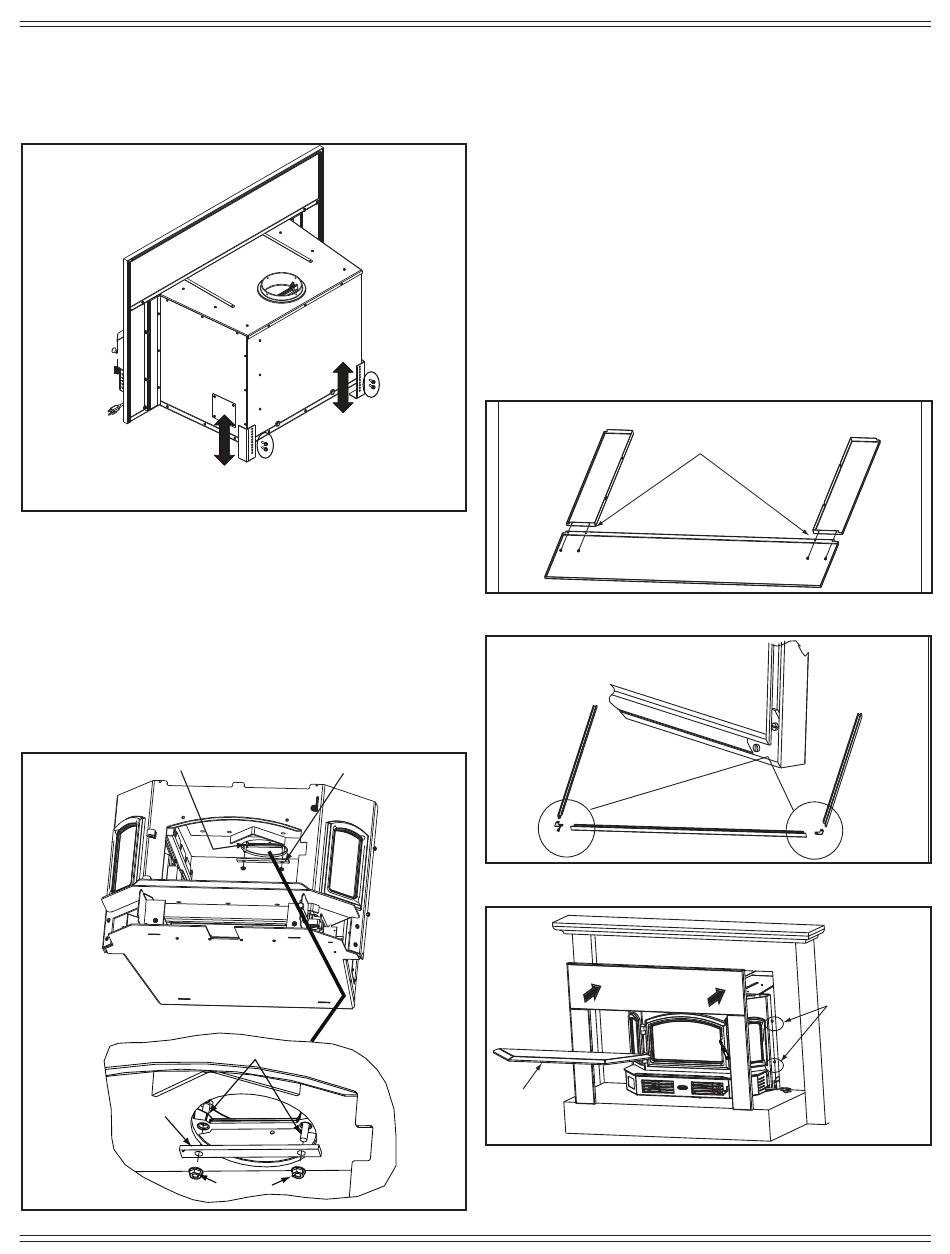

D. Mise à niveau des pieds
1. Enlevez les 2 vis déjà attachées aux pieds.
2. Placez les pieds à la hauteur désirée.
3. Réinstallez les vis pour mettre en place.
Enlevez les 2 vis de chaque côté.
Ajustez les pattes vers le haut ou le
bas pour mettre l'appareil de niveau.
Figure 18.1
E. Fixer l'appareil au conduit du poêle/doublage
1. Une fois l'appareil en place et fixé, atteignez et saisissez la barre
de fixation à travers l'ouverture de la cheminée et tirez-la vers le
bas à l'intérieur de l'ouverture de la cheminée. Figure 18.2.
2. Insérez les boulons 5/16 à l'intérieur du conduit et à travers
la barre de montage de la cheminée. Serrez bien les écrous.
Les attaches sont fournies.
3. Réinstallez l'ensemble de tubes profilés, le panneau du
déflecteur, la laine céramique isolante et le canal de protection
du déflecteur.
Barre d'attache
Écrous de
5/16 po
Figure 18.2
18
Barre de montage
de la cheminée
Boulons de 5/16 po
534 mm
(21 po)
F. Installation de l'ensemble d'encadrement
et garniture
1. Placer la face d'encadrement vers le bas sur une surface
protégée pour éviter les rayures.
2. À l'aide du tournevis cruciforme, fixez les parties latérales de
l'encadrement à la partie supérieure de l'encadrement en utilisant les
2 vis autotaraudeuses nº 8 fournies avec l'ensemble. Figure 18.3.
3. Disposez les garnitures la face vers le bas et placez les supports
en cornière en position.
4. Visez les supports en cornière en utilisant un tournevis à tête
plate. Figure 18.4.
5. Glissez les garnitures sur l'encadrement.
6. Installez l'encadrement et les garnitures sur la coque extérieure.
Placez le crochet dans les côtés de l'encadrement, sur ses vis
de fixation, 2 de chaque côté. Figure 18.5.
7. Placez le dessus au haut de l'appareil.
Figure 18.3
Figure 18.4
DESSUS
DU POÊLE
Figure 18.5
7047-910G
Fixer les 2 encadrements
latéraux aux encadrements
supérieurs
Supports en cornière
POINTS
D'ATTACHE
DE L'ENCADREMENT
10 mars 2016
