Installation de la valve Adapta - N
Confi guration pour
raccords de compression
de 10 mm (3/8 po)
Étape 10
Fermez l'alimentation en eau froide en tournant la valve angulaire pour la fermer complètement.

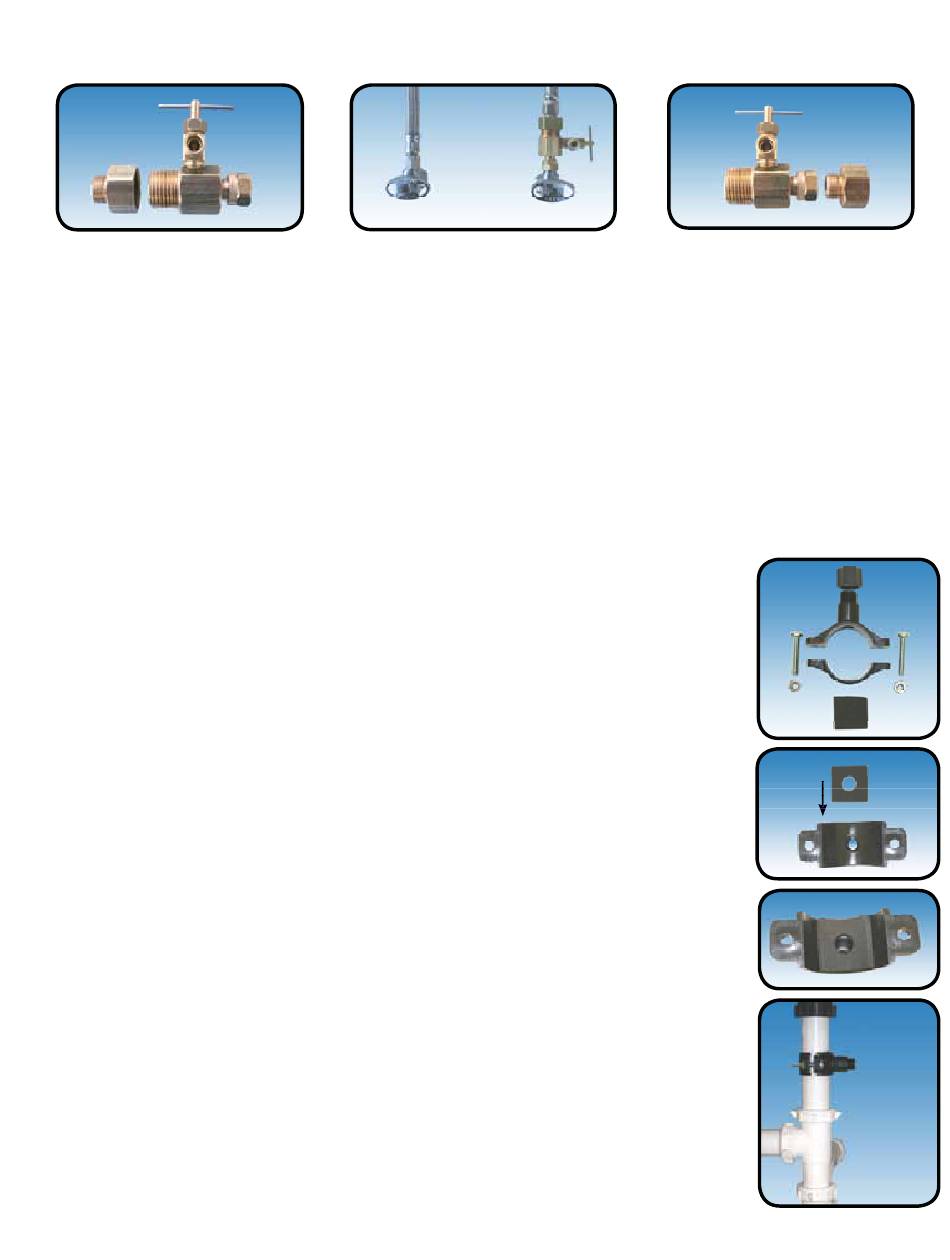

Étape 11 Installez la valve Adapta comme il est illustré dans les trois photos ci-dessus, en choisissant la
confi guration qui correspond à votre installation de plomberie. (Lorsque vous raccordez la valve
Adapta aux fi lets d'un tuyau droit, utilisez du ruban Tefl on sur les fi lets sans rondelle en caoutchouc.)
Attention : L'eau arrivant au système doit provenir uniquement de l'alimentation d'eau froide.
L'eau chaude endommagera gravement votre système.
Installation de la sellette du tuyau d'évacuation - Pièce nº 164016
La sellette du tuyau d'évacuation convient à des tuyaux standard de 3,1 à 3,8 cm
(1-1/4 à 1-1/2 po).
Attention :
Si vous avez un broyeur de déchets, n'installez pas la sellette à proximité.
Elle doit être installée au-dessus du broyeur, ou, s'il existe une deuxième
évacuation, au-dessus de la barre transversale du broyeur sur cette
évacuation. Si vous installez la sellette près du broyeur, il se peut que le tuyau
d'évacuation se bouche. S'il n'existe aucune installation possible pour le tuyau
d'évacuation, Watts Premier propose un ensemble d'installation de tuyau
d'évacuation (pièce nº 164020) compatible avec les broyeurs de déchets.
Étape 12
Regroupez les pièces de la sellette.
1 écrou à compression noir
2 vis
2 écrous pour les vis
Le petit joint noir carré en mousse percé d'un cercle se place à l'intérieur
Étape 13
de la sellette. Retirez le ruban se trouvant à l'endos et collez-le à la sellette
comme illustré.
Pour que l'évacuation se fasse bien, la sellette du tuyau d'évacuation doit
Étape 14
être installée à 3,8 cm (1-1/2 po) au moins de l'écrou du siphon en P ou de
la barre transversale du broyeur de déchets. Fixez la sellette autour du tuyau
d'évacuation, à l'endroit le plus accessible. À l'aide d'un tournevis Phillips,
serrez bien les vis selon la même force de chaque côté de la sellette. À cette
étape, l'écrou à compression en plastique est desserré.
Attention : Ne serrez pas trop les vis, sous peine de fi ssurer la sellette.
de pièce 134007
o
Alimentation
Alimentation
d'eau chaude
d'eau froide
1 support semi-circulaire avec une ouverture
1 joint en mousse
1 support semi-circulaire
