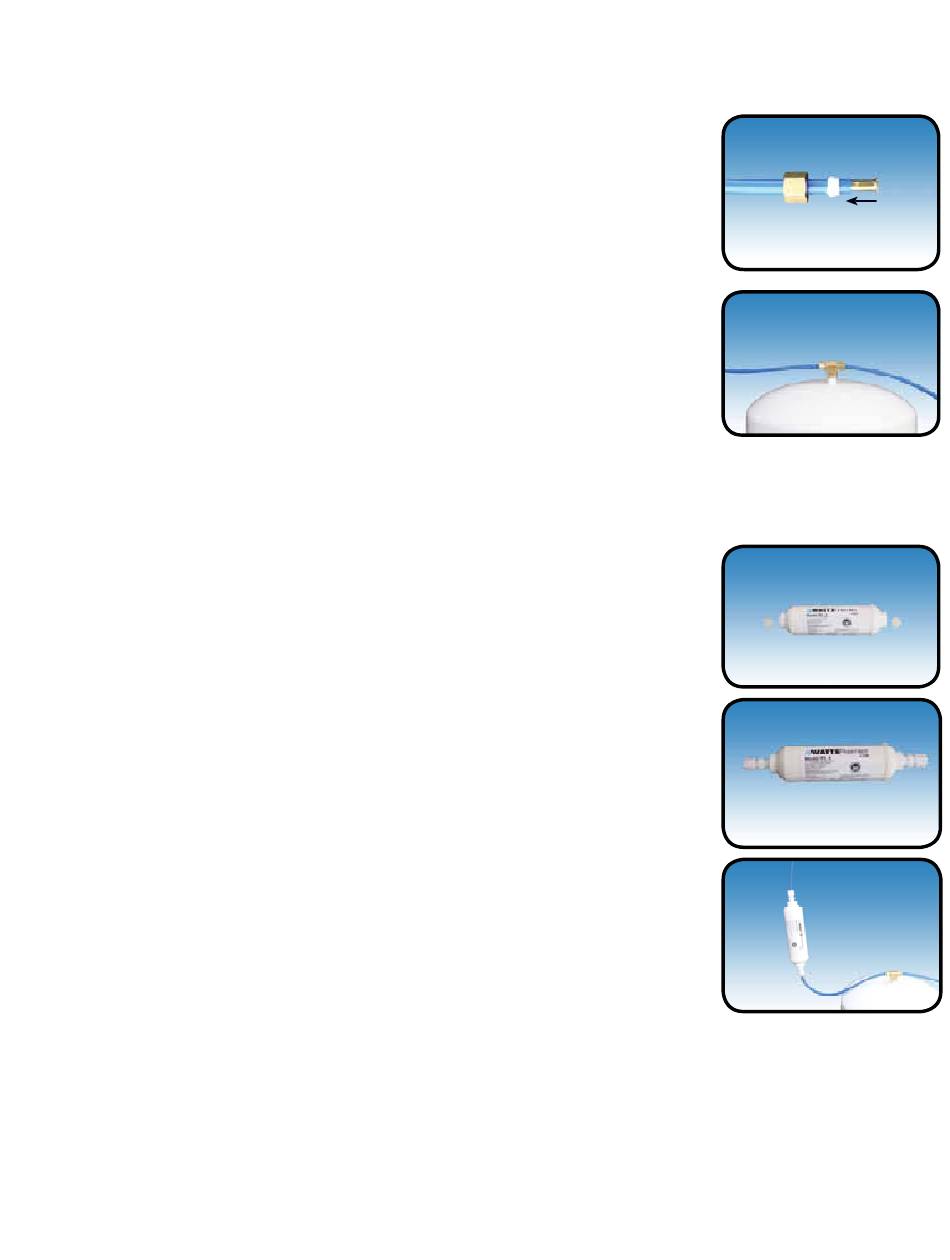

Branchement du tube bleu (depuis le robinet)
Étape 1
Repérez le tube bleu du robinet du système d'OI. Mesurez la longueur
entre le robinet et le réservoir et coupez le tube à cette longueur.
Retirez l'écrou en laiton, la virole en plastique et le manchon en
laiton du sac de pièces. Posez d'abord l'écrou sur le tube, puis la
virole (la petite extrémité conique de la virole doit être orientée vers
l'extrémité du tube) et enfoncez complètement le manchon en laiton
dans l'extrémité du tube (voir l'image).
Étape 2
Faites entrer jusqu'au bout le tube bleu assemblé dans le raccord de
laiton en T du réservoir. Faites glisser l'écrou en laiton et la virole en
plastique jusqu'à ce que vous puissiez visser l'écrou sur le raccord en T.
À l'aide d'une clé, serrez bien l'écrou en laiton tout en continuant à
pousser le tube dans le raccord en T.
Installation du fi ltre fi nal
Étape 1
Retirez les capuchons des deux extrémités du fi ltre fi nal.
Étape 2
Vissez les raccords de plastique blanc au fi ltre fi nal et serrez-les à l'aide
d'une clé.
Remarque :
Ne les serrez pas trop, sous peine de les abîmer ou d'endommager
le fi ltre fi nal.
Coupez le tube bleu entre le robinet du système d'OI et le réservoir à une
Étape 3
longueur suffi sante pour atteindre le fi ltre fi nal en ligne.
Étape 4
Insérez le tube bleu du robinet dans le raccord du fi ltre fi nal. La fl èche
indiquant le sens du débit sur le fi ltre doit être dirigée vers le robinet.
Vérifi ez que le tube est bien inséré jusqu'au bout dans le raccord. Serrez
fermement avec une clé de 5/8 po. Recommencez cette procédure pour
brancher le tube bleu du réservoir au côté arrivée du fi ltre fi nal.
Remarque :
Il est possible de brancher un réfrigérateur/machine à glaçons à ce tube bleu à l'aide d'un
raccord en T. Le branchement devra être divisé entre le fi ltre fi nal et le robinet du système d'OI.
Watts Premier propose un ensemble d'installation pour machine à glaçons, pièce nº 500010.
Page 11
