Installation standard du robinet WATTSPremier - Pièce nº 116001
1. ROBINET
2. ÉVACUATION PAR GRAVITÉ
3. TUYAU ROUGE
4. ANNEAU DÉCORATIF
5. JOINT EN CAOUTCHOUC FERMÉ
6. JOINT EN CAOUTCHOUC FENDU

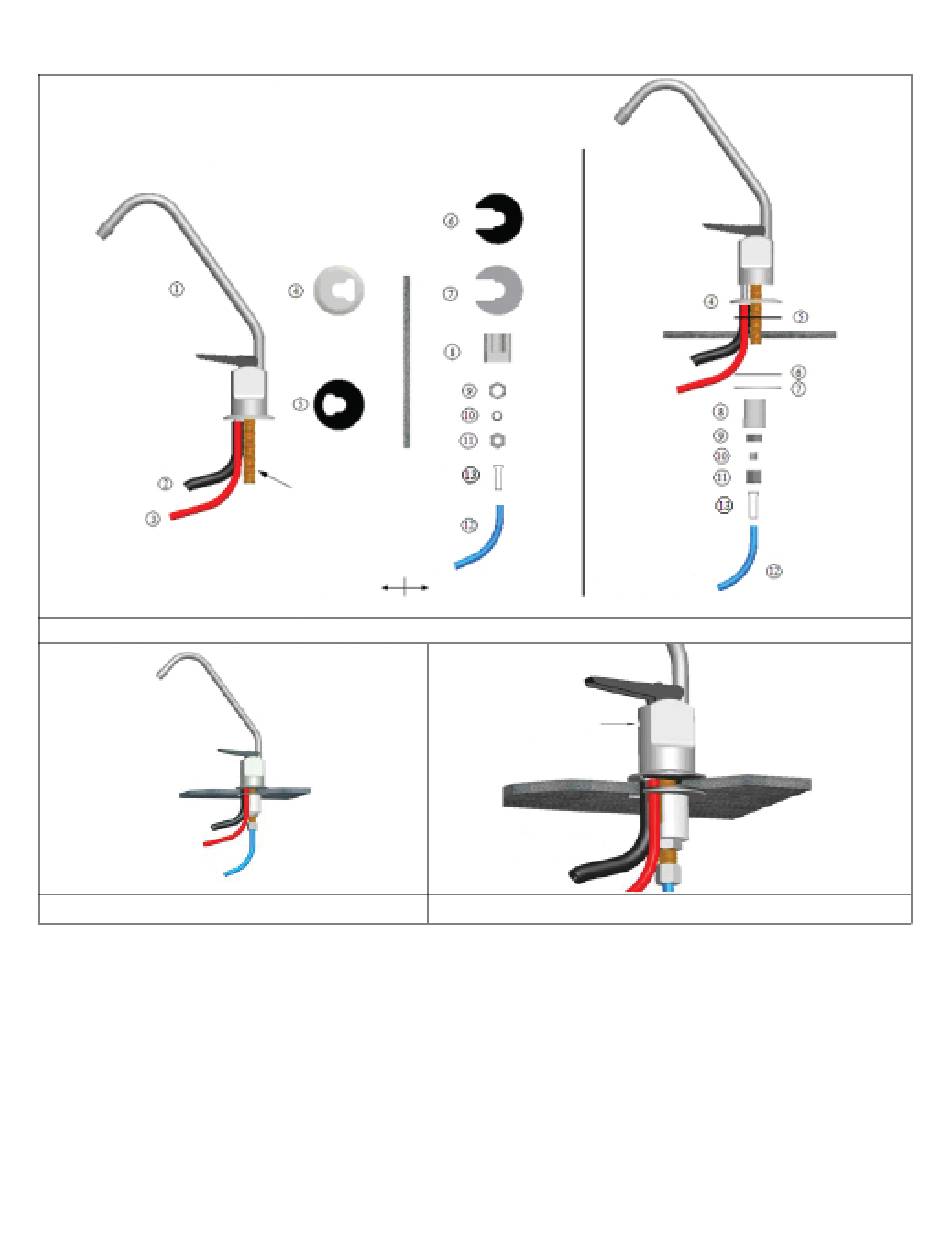

1. LISTE DES PIÈCES ET DU MONTAGE EN VUE ÉCLATÉE
2. MONTAGE TERMINÉ
Étape 6
Retirez l'écrou (nº 11) et le tube bleu (nº 12) du robinet. Laissez l'écrou et la virole Delrin en plastique
(nº 10) sur le tube bleu.
Étape 7
Passez les tubes rouge et noir dans le trou de l'évier et du plan de travail jusqu'à ce que le robinet
soit bien en place.
Étape 8
Sous l'évier, faites glisser sur la tige fi letée du robinet la rondelle en caoutchouc (nº 6), la rondelle
fendue (nº 7), la pièce d'espacement blanche avec l'extrémité ouverte vers le HAUT (nº 8) et la rondelle
d'écrou hexagonal (nº 9). Fixez l'assemblage avec l'écrou (nº 11).
Étape 9
Vérifi ez que la virole Delrin en plastique (nº 10) se trouve bien à l'extrémité du tube bleu. Glissez le
manchon en plastique blanc (nº 13) dans l'extrémité du tube blanc comportant la virole Delrin. Insérez
le tube bleu (nº 12) dans la tige du robinet et vissez avec l'écrou (nº 11).
Remarque : ÉVITEZ DE TROP SERRER l'écrou.
7. RONDELLE EN MÉTAL FENDUE
8. PIÈCE D'ESPACEMENT OU VIROLE EN PLASTIQUE
9. RONDELLE D'ÉCROU HEXAGONAL
10. VIROLE DELRIN EN PLASTIQUE BLANC
11. ÉCROU DU CONNECTEUR DU TUYAU D'EAU
12. TUYAU D'EAU BLEU
13. MANCHON
ÉVIER/
COMPTOIR
TIGE
DESSUS DE L'ÉVIER
DESSOUS DE L'ÉVIER
3. VUE RAPPROCHÉE DU MONTAGE
VUE ÉCLATÉE
TROU D'AIR
ÉVACUATION PAR GRAVITÉ
Page 7
