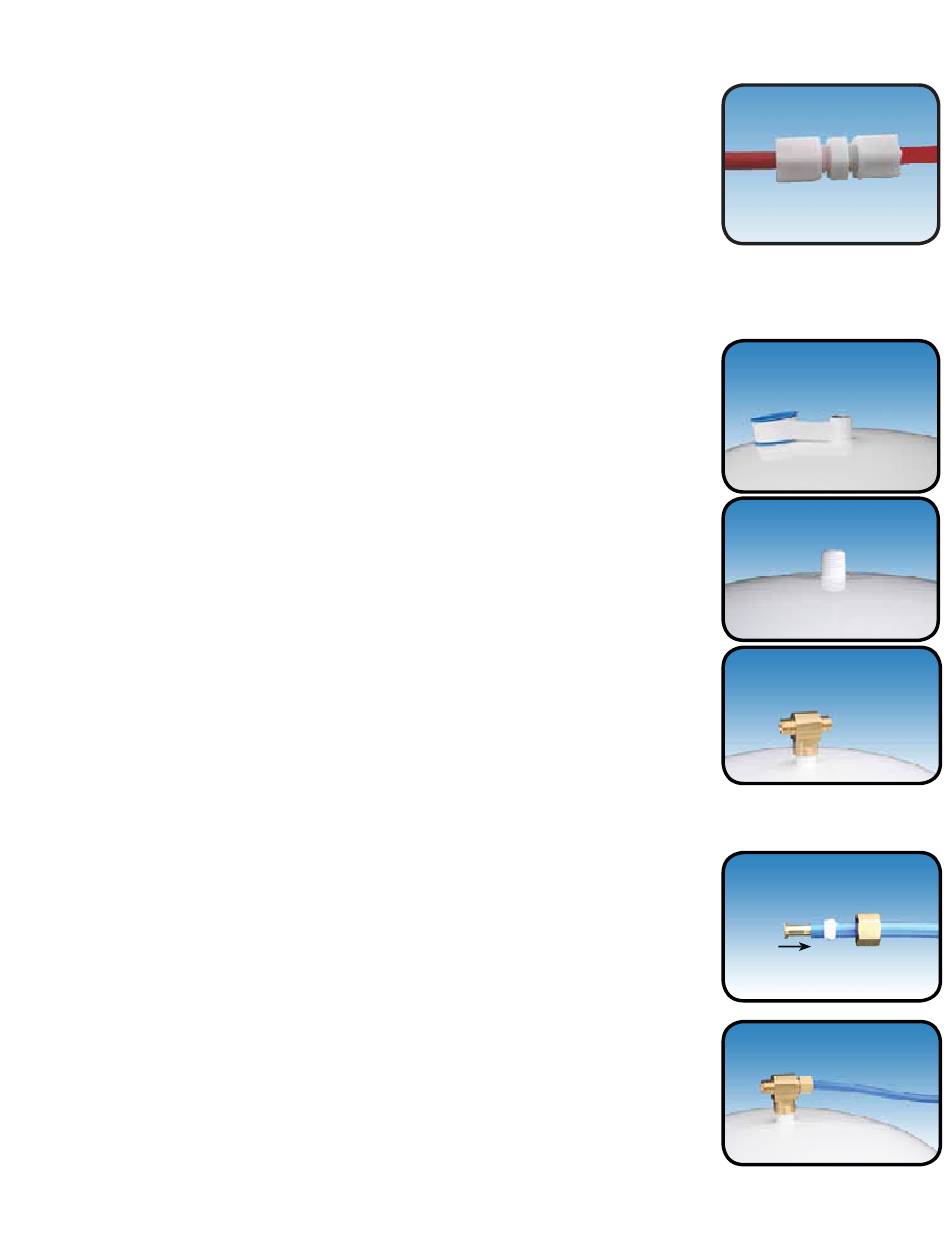

Branchement du tube rouge de 6 mm (1/4 po) (à partir du robinet)
Étape 1
À l'aide du joint de plastique blanc du sachet de pièces, déterminez où
il est possible de relier sans diffi culté le tube rouge de 6 mm (1/4 po) du
robinet à celui du logement de la membrane d'OI. Coupez à longueur le
tube rouge du robinet du système d'OI (coupe droite). Insérez le tube rouge
du robinet du système d'OI dans l'une des extrémités du joint de plastique
blanc et le tube rouge du logement de la membrane dans l'autre. À l'aide
d'une clé de 5/8 po, serrez bien les deux écrous de plastique blanc.
Installation du raccord en T du réservoir - Pièce nº 131023
Étape 1
Il faut appliquer du ruban Tefl on dans le sens horaire. Faites 5 à 7 tours
autour du fi letage des embouts mâles du raccord en acier inoxydable se
trouvant sur le dessus du réservoir.
Étape 2
Vissez le raccord de laiton en T (se trouvant dans le sachet de pièces)
sur le branchement en laiton se trouvant en haut du réservoir, et serrez à
l'aide d'une clé à molette.
Attention :
N'appliquez pas de ruban Tefl on sur les raccords fi letés de
compression, sinon ils fuiront.
Branchement du tube bleu (à partir du système)
Étape 1
Placez le réservoir du système d'osmose inverse à l'endroit souhaité. Vous
pouvez le laisser droit ou le coucher sur le côté (en utilisant le support de
plastique noir fourni).
Repérez le tube bleu du module d'OI. Mesurez la longueur entre l'appareil
Étape 2
et le réservoir et coupez le tube à cette longueur. Retirez l'écrou en laiton,
la virole en plastique et le manchon en laiton du sac de pièces. Posez
d'abord l'écrou sur le tube, puis la virole (la petite extrémité conique de la
virole doit être orientée vers l'extrémité du tube) et enfoncez complètement
le manchon en laiton dans l'extrémité du tube (voir l'image).
Étape 3
Faites entrer jusqu'au bout le tube bleu assemblé dans le raccord en T de
laiton du réservoir. Faites glisser l'écrou en laiton et la virole en plastique
jusqu'à ce que vous puissiez visser l'écrou sur le raccord en T. À l'aide
d'une clé, serrez bien l'écrou en laiton tout en continuant à pousser le tube
dans le raccord en T.
Page 10
