Composants du système
Courant de commutation : 10 mA À 2 A, Cosinus Phi ≥ 0,4
Consommation :
Perte de puissance :
Degré d'encrassement :
Catégorie de surtension : II
Fréquence d'actualisation
des sorties de
commutation :
Écart pour les para-
mètres de temps
réglables :
Terminal Block :
Respecter les exigences de la Directive Basse tension lors du câblage du
module de sortie du relais.
Tous les câbles conducteurs de tension réseau du Relay 240 V AC doivent pouvoir
être mis hors tension avec un interrupteur de puissance facile d'accès identifié en
conséquence (un distributeur de l'installation du bâtiment, par ex.). Nous vous
recommandons de monter les câbles 240 V AC du Relay Modul de façon qu'ils
soient désactivables indépendemment de l'alimentation en tension du blocs
d'alimentation REGARD 7000.
Le module Relay 240 V AC n'est pas homologué pour la commutation de charges
24 V CC.
4.2.5

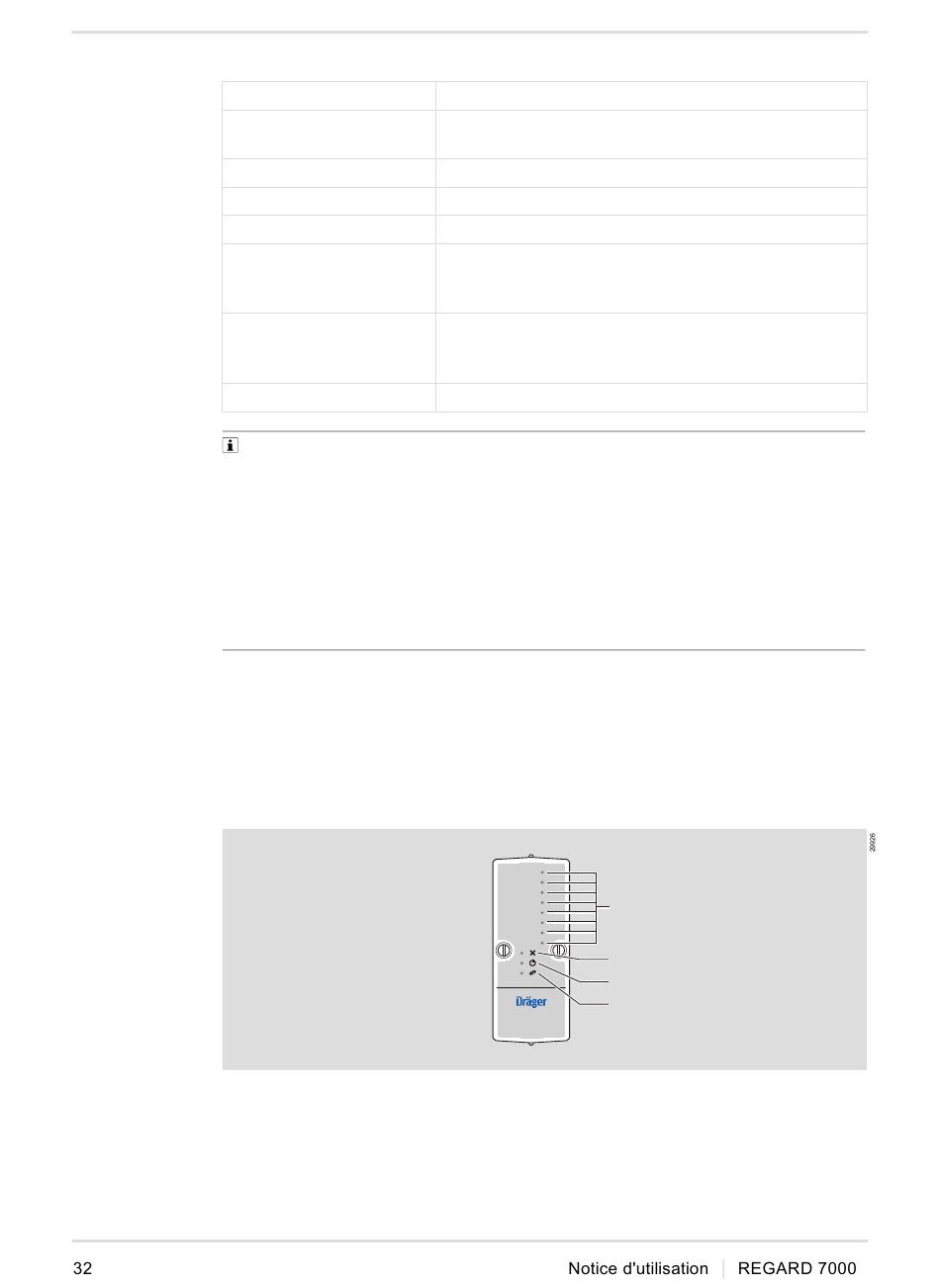

Relay Module 24 V DC / 24 V DC complex
2 modèles de module de sortie, chacun avec 8 sorties de relais indépendantes pour
la commutation de charges de tension continue 24 V.
Le modèle 24 V DC complex offre de nombreuses possibilités de configuration des
conditions de commutation pour un contact de relais.
1
2
Max. 100 mA (sans relais activé)
Max. 200 mA (8 relais activés)
Max. 5 W à 24 V
2
0,5 s
Max. ±1%
24 pôles, 240 V CA
Voyant de relais
S'allume lorsque la bobine du relais est activée.
Voyant de défaut
S'allume en cas de défaut d'un module ou d'un canal.
O/P 1
O/P 2
O/P 3
1
O/P 4
O/P 5
O/P 6
O/P 7
O/P 8
2
3
4
REGARD 7000
O/P Relay DC
