Mode d'emploi DTS -

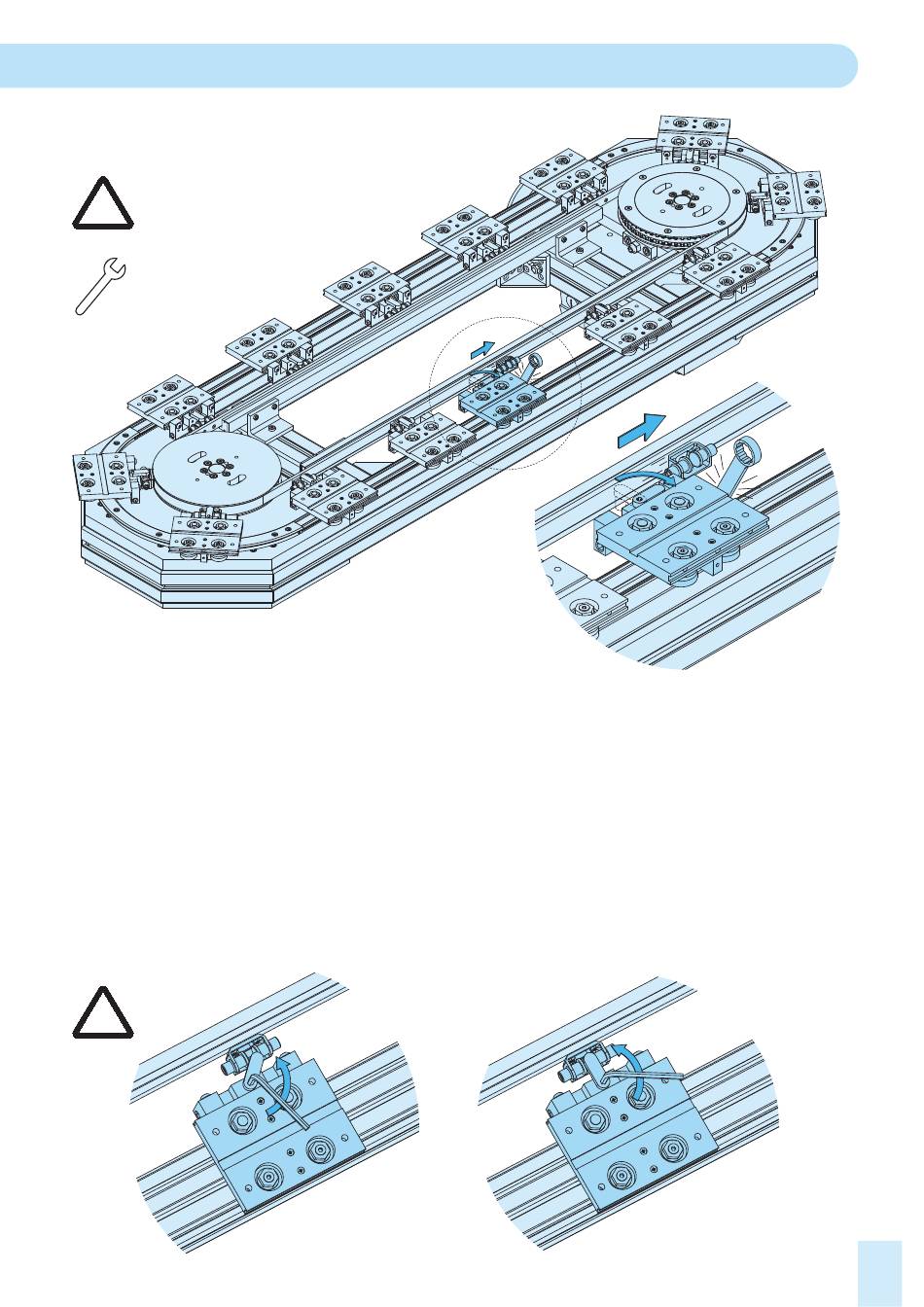

10.3 Tenon d'entraînement escamotable
!
•
Le système DTS est équipé de tenons d'entraînement
•
Le tenon d'entraînement escamotable permet au chariot de se désaccoupler de la courroie si son mouvement est
entravé, ou la vitesse dépassée. Le tenon escamotable est là pour protéger la courroie contre toute contrainte
excessive.
•
Engager le tenon escamotable comme suit.
•
Isoler la machine et sécuriser le DTS avant d'intervenir.
•
Identifi er et supprimer la cause du désengagement du tenon, ou ralentir la machine.
•
Déplacer le chariot le long du rail jusqu'à ce qu'il se trouve en face de son entraîneur fi xé sur la courroie.
•
Insérer une clé Allen dans l'empreinte hexagonale se trouvant sur la face supérieure du tenon, tourner dans la
direction permettant d'écarter le tenon du chariot. Une résistance sera ressentie, le tenon étant monté sur ressorts.
•
NE PAS ré-armer le tenon sans clé Allen et tenir vos doigts éloignés du tenon mobile.
•
Introduire la tête du tenon escamotable entre les deux pistons de l'entraîneur fi xé sur la courroie.
•
Lors de la rotation du tenon, le chariot devra pouvoir se déplacer permettant un engagement correct.
•
Au delà de 45° de rotation, les ressorts du tenon vont le re-positionner et maintenir en position engagée avec
la courroie.
10.4 Armement du tenon escamotable DTS
!
Indexeur Linéaire
13
