Boîtier de commande de la MATRIX sans écran
5.8
Démontage du boîtier de commande DencoHappel MATRIX
PR-2009-0017-FR • Sous réserve de modifications • R5-03/2016
DANGER ÉLECTRIQUE !
Les boîtiers de commande MATRIX sont alimentés par les blocs de puissance des
appareils de traitement d'air. C'est pourquoi le boîtier de commande lui-même ne
doit pas être mis hors tension !
Mettez les appareils de traitement d'air hors tension et assurez-vous qu'ils ne soient
pas remis sous tension, vérifiez l'absence de tension, mettez à la terre et court-cir-
cuitez, puis recouvrez ou isolez les pièces conductrices avoisinantes. Des blessures
graves ou la mort peuvent en résulter
•
Mettez les appareils de traitement d'air et donc le boîtier de commande MATRIX
hors tension.
•
•
•
•
•
•
•
•

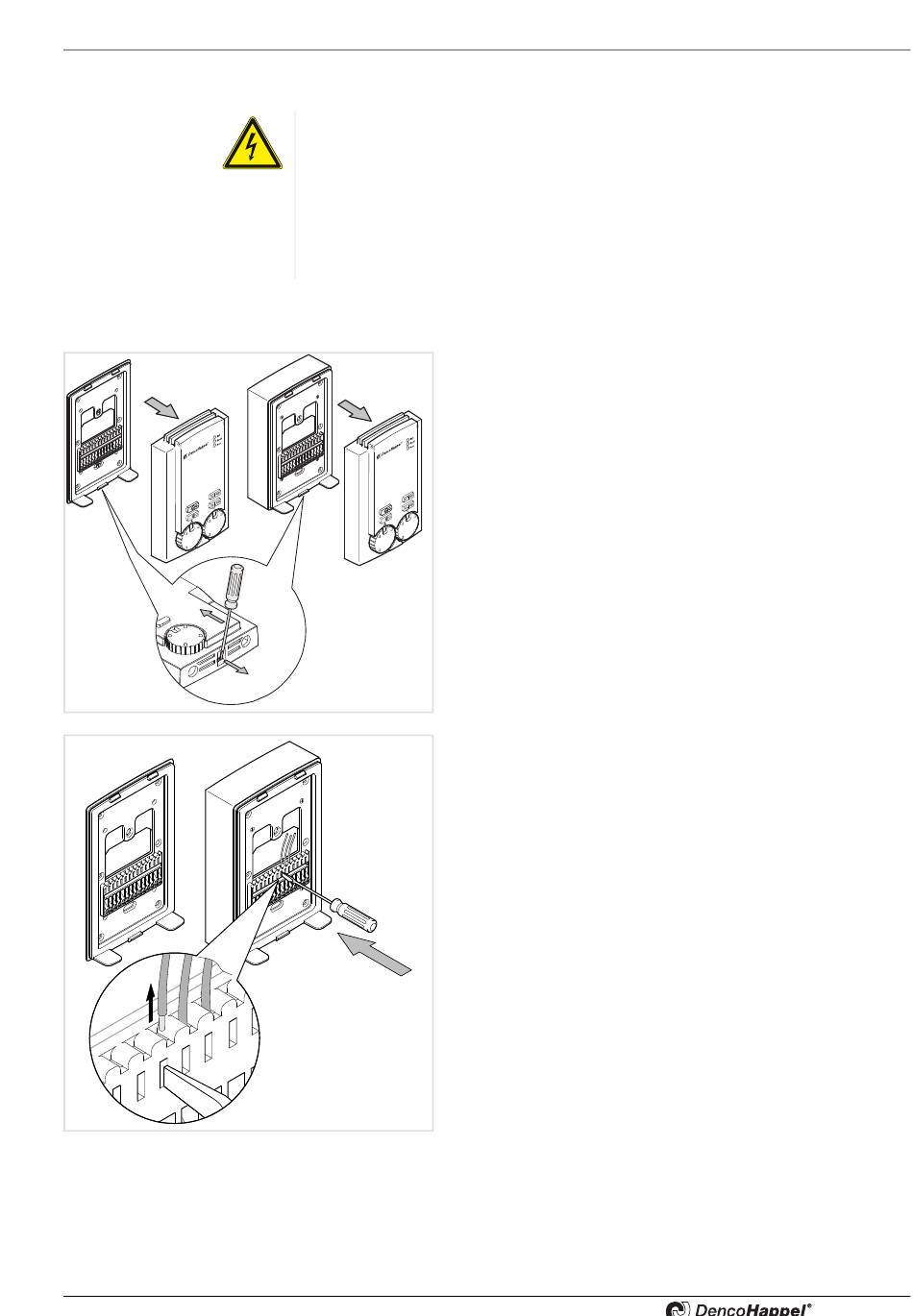

Glissez un tournevis dans la partie inférieure du boîtier de
commande et dégagez le couvercle comme indiqué sur la fi-
gure, puis dégagez-le de la plaque de montage en le soule-
vant.
Appuyez sur chaque borne à l'aide d'un tournevis et retirez
les fils un par un.
Détachez la plaque de montage du mur.
Complétez le boîtier de commande MATRIX.
Démontage supplémentaire sur le boîtier IP54 :
Dévissez la plaque de montage de l'applique.
Enlevez les câbles des passe-fils à membrane.
Détachez l'applique du mur.
Complétez le boîtier de commande MATRIX.
Montage et installation
25
