Montage et installation
5.5
Installation du boîtier de commande DencoHappel MATRIX OP20C/OP21x
Type de fil
Sections (fils rigides)
Sections (fils souples)

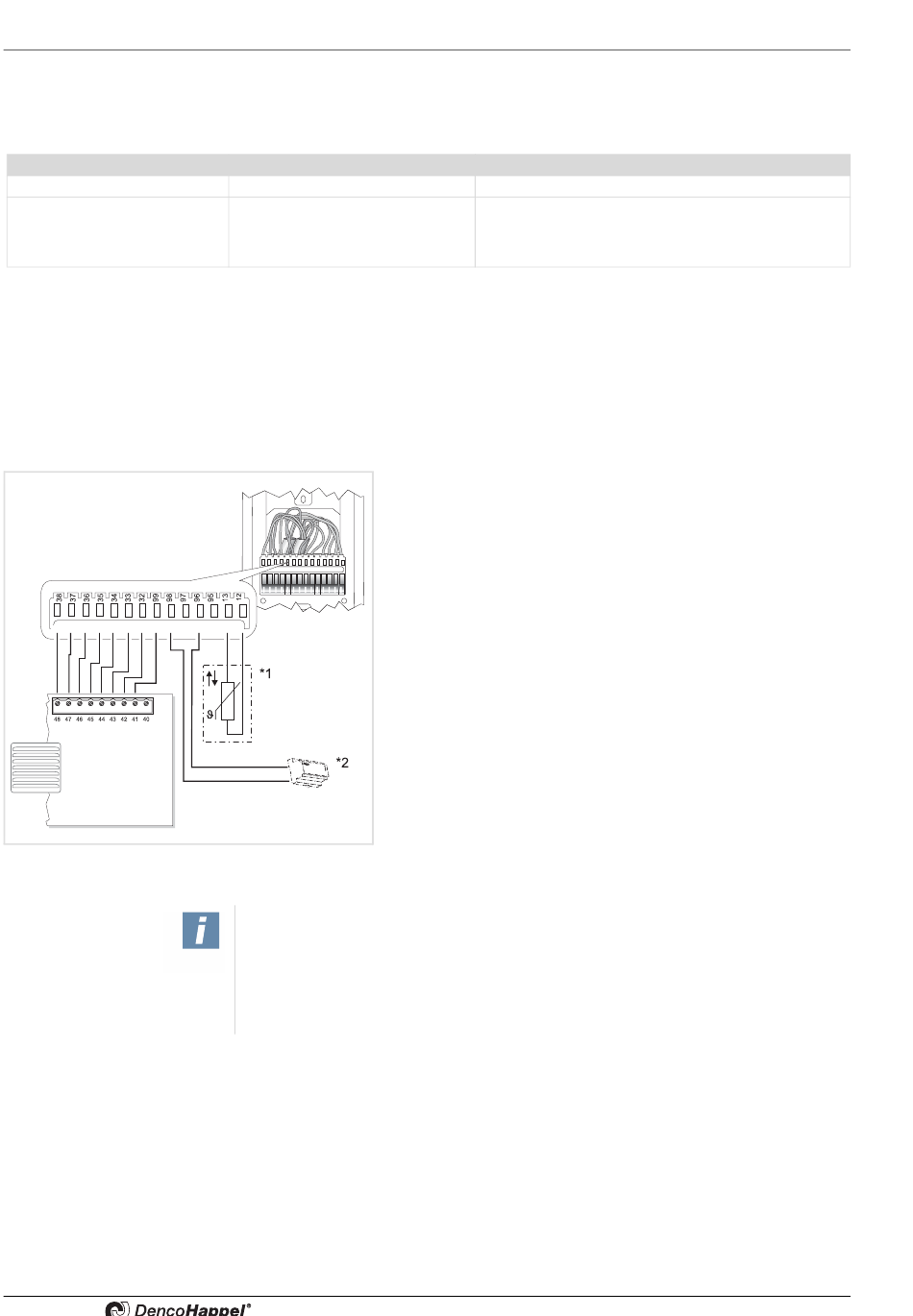

Fig. 5-1:
Appareil de commande
MATRIX OP21x
22
Pour le raccordement des boîtiers de commandes MATRIX OP 20 C/OP 21 x, vous ne
pouvez utiliser que les sections suivantes:
Nombre de fils par borne
1
1
Pour raccorder le boîtier de commande MATRIX, il est nécessaire de suivre
les étapes suivantes:
– raccordement de la tension d'alimentation
– raccordement des appareils de traitement d'air
– si nécessaire, raccordement au MATRIX.Net
– le cas échéant, raccordement des modules globaux
– raccordement de la sonde de température d'ambiance externe (seulement sur les
versions IP54)
*1 Sonde d'ambiance absolument nécessaire sur la version
*2 seulement pour le raccordement d'un module global. Tenez
REMARQUE - RACCORDEMENT D'UN OP71
L'OP71 est raccordé au moyen de 4 fils (bus de données et alimentation électrique;
bornes 95, 96, 98, 99). Un seul fil peut être posé à la borne 99 (Vcc) du boîtier de
commande MATRIX; c'est pourquoi une borne libre doit être prévue sur site (par
exemple dans la boîte encastrée). Il en va de même pour le bouclage de la ligne de
bus (borne 96,98).
Boîtier de commande de la MATRIX sans écran
Sections min / max
2
de 0,22 à 0,5 mm
2
de 0,22 à 0,5 mm
2
de 0,22 à 0,5 mm
0,22 mm pour câbles gainés (sertissage par ex. avec pince Kni-
pex 975304)
IP54.
compte de la remarque suivante !
PR-2009-0017-FR • Sous réserve de modifications • R5-03/2016
pour fils métalliques
