Boîtier de commande de la MATRIX sans écran
5.3

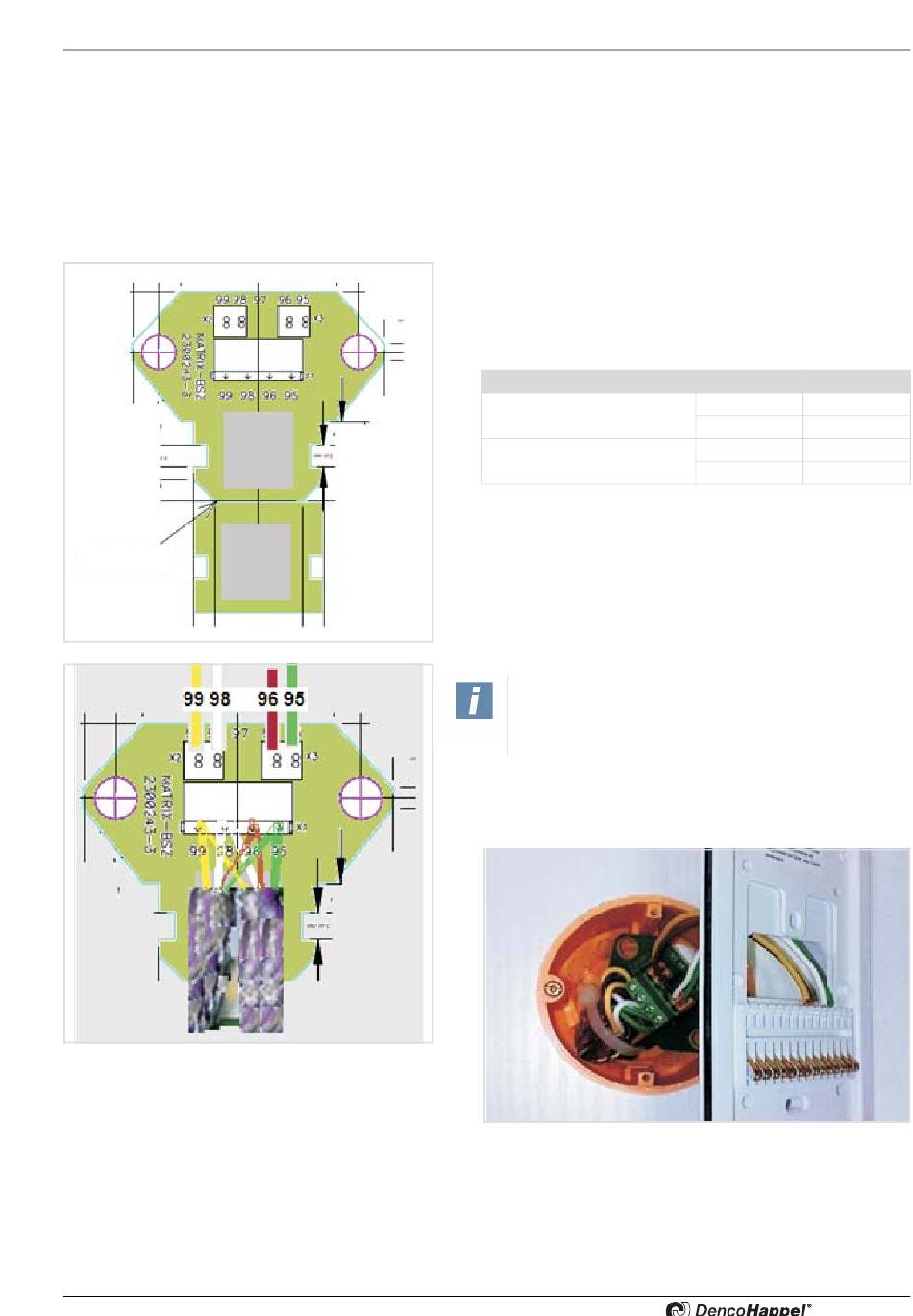

Intégration de la platine de raccordement DencoHappel MATRIX BSZ
5.3.1
Montage de la platine DencoHappel MATRIX BSZ dans une boîte encastrée
Encoche
PR-2009-0017-FR • Sous réserve de modifications • R5-03/2016
La platine de raccordement MATRIX BSZ est un bornier intermédiaire à utiliser lorsqu'il
faut connecter 2 fils sur une seule borne de la plaque de montage du boîtier de com-
mande MATRIX OP 5X (IP20 et IP 54), par exemple au cas où une déviation du réseau
est nécessaire.
•
•
•
Cassez la partie inférieure de la platine de raccordement à
l'endroit de l'encoche et placez-la dans la boîte encastrée.
Passez les câbles dans la boîte encastrée et raccordez les
câbles du bus comme suit (voir les recommandations pour
le câblage MATRIX.net) :
Tension d'alimentation
MATRIX.Net
Tab. 5-1: Schéma de raccordement
REMARQUE !
Le serre-câbles ainsi que la liaison du blindage sont
réalisés au moyen d'un collier de serrage.
Raccordez, à l'aide des câbles livrés, la platine de raccorde-
ment aux bornes de la plaque de montage du boîtier de com-
mande MATRIX-OP5XC comme indiqué dans Tableau 5-1
page 19.
Montage et installation
Borne
Signal
95
GND
99
Vcc
96
Low
98
Haut
19
