FR
56
Vérifier que l'insert est bien vertical. Enfiler le tube initial sur le manchon.
Veiller à ce que le joint du manchon ne bouge pas de sa position. Pour améliorer
l'étanchéité, il est possible d'utiliser du mastic à chaudière.

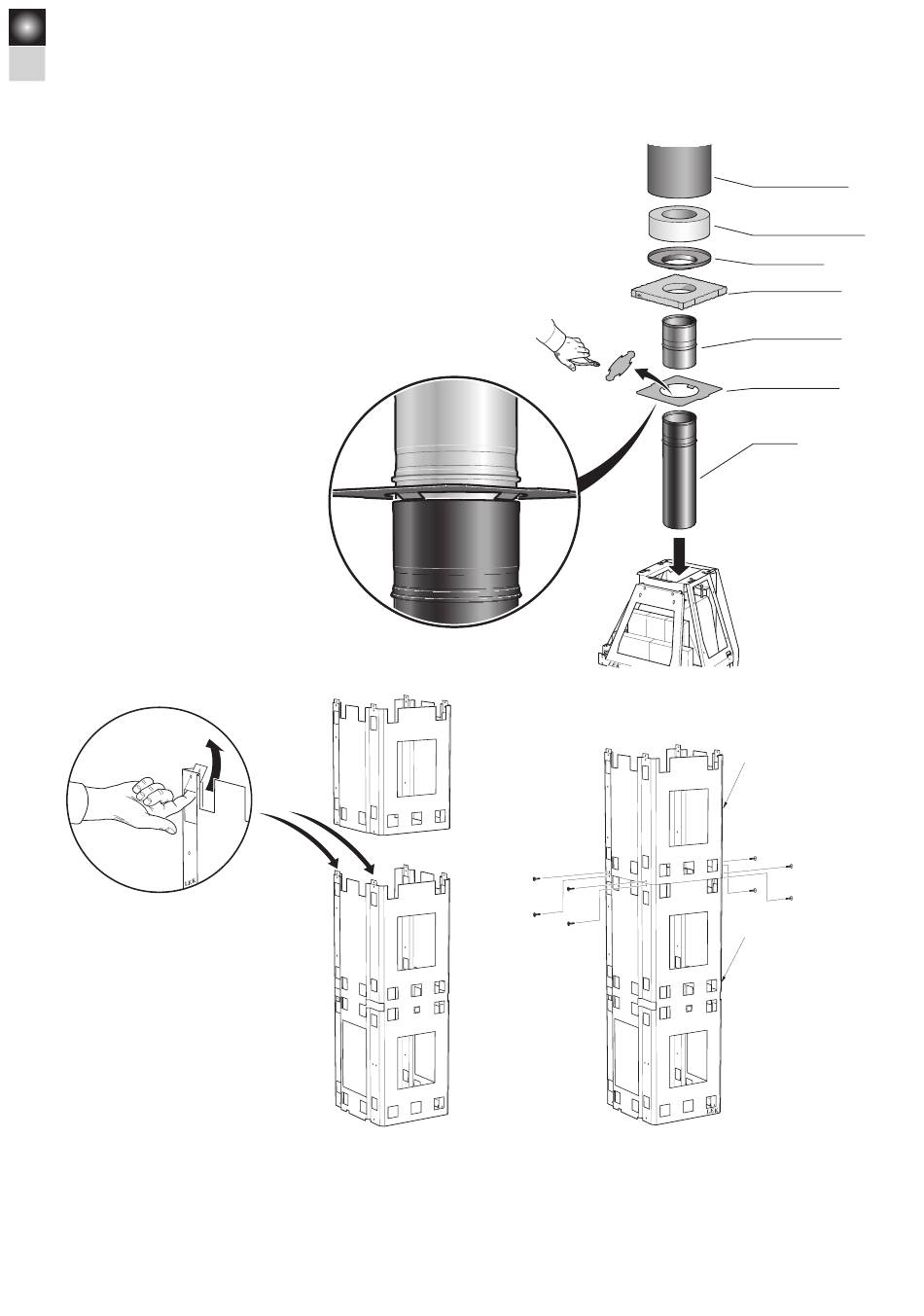

Si l'on utilise le système de cheminée Premodul, fixer la plaque d'étanchéité et le
panneau isolant sur le conduit de départ. Retirez le trou précoupé de la plaque
d'étanchéité et relever légèrement les quatre pattes. Descendre le conduit de
départ supérieur à travers la plaque d'étanchéité avec les quatre pattes glissant
sur la partie extérieure du conduit. Faire descendre le conduit de départ supé-
rieur à travers le conduit de départ inférieur et de vérifier que les quatre pattes
viennent en butée contre l'extérieur du conduit de départ supérieur et sur le bord
supérieur du conduit de départ (voir l'image agrandie). Monter le panneau isolant,
la rondelle d'arrêt, l'isolation de raccord et le module de cheminée.
Si l'on utilise un autre système de cheminée, la plaque d'étanchéité peut être
vissée sur la plaque arrière et le panneau isolant placé dessus.
180°
Presser et lever les quatre languettes métalliques du rebord
supérieur du cadre inférieur de la cheminée. Visser le cadre
supérieur de la cheminée.
Module de cheminée
Skorstensmodul
Isolation de raccord
Övergångsisolering
Rondelle d'arrêt
Stoppbricka
Panneau isolant
Isoleringsskiva
Conduit de départ
supérieur
Övre startrör
Plaque d'étanchéité
Avtätningsplåt
Conduit de départ
Startrör
Övre skorstensram
Cadre supérieur de
la cheminée
Nedre skorstensram
Cadre inférieur de la
cheminée
