BULL est une borne pour la gestion des aires de transit, de
repos et pour la protection des accès publique et privés.
Avec mouvement hydraulique realisé dans les établissements
SEA pour le maxi. silence et plus haute fiabilité dans le temps.
Avec centrale hydraulique incorporée pour une simple
installation. Le dispositif de déverrouillage permet le
mouvement manuel en cas de coupure de courant
BULL est complet de led 24V indicateus lumineux et avis
sonore.

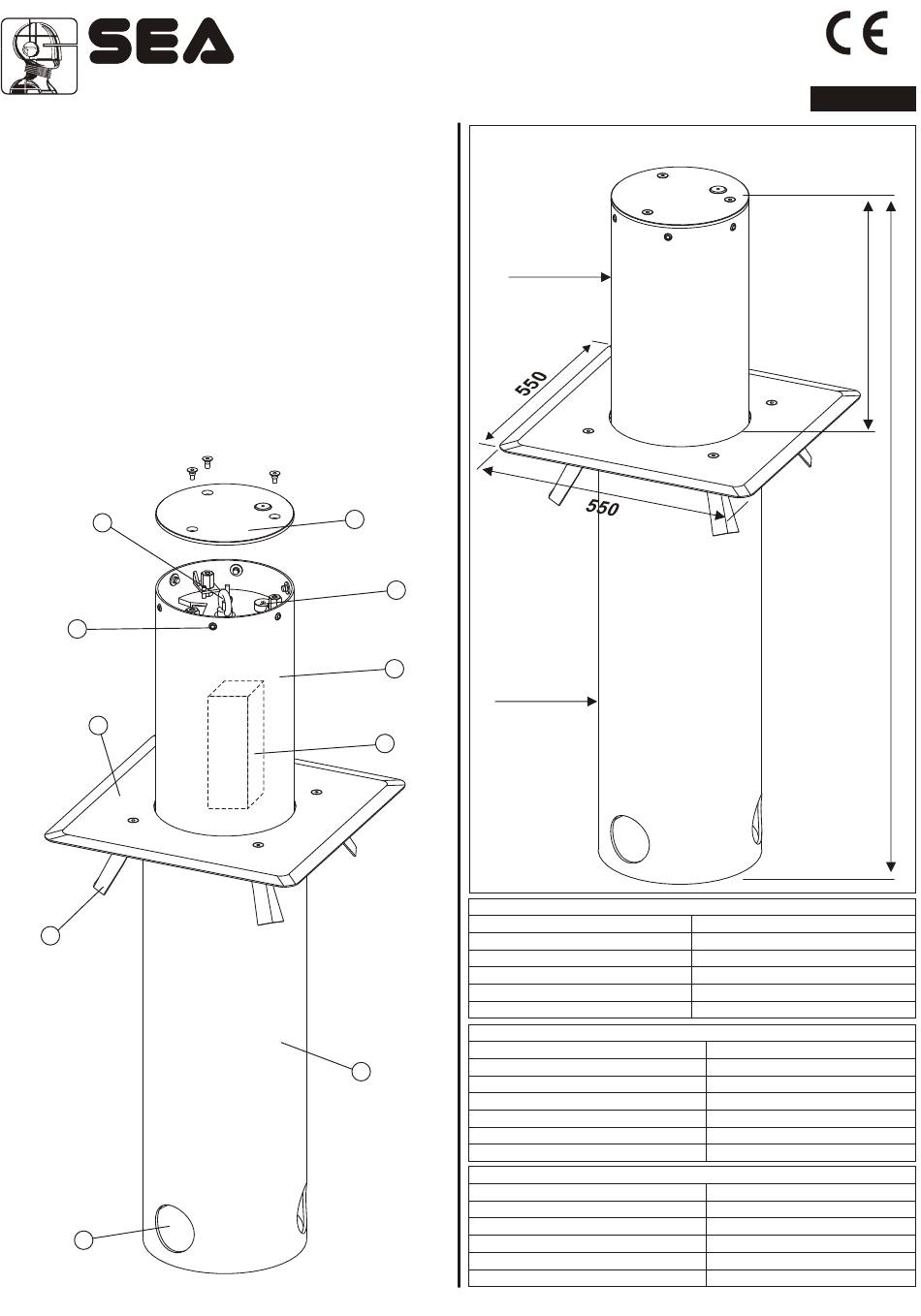

NOMENCLATURE COMPOSANTS PRINCIPEAUX
1
Plaque de fondation
2
Trou passage cables ctr.
3
Cylindre sous sol
4
Tampon charretier
5
Colonne mobile
8 8
6 6
4 4
1 1
2 2
cod. 67410705
®
6
Avertisseur lumineux
7
Système de déverrouillage
8
Crochet de solèvement
9
Centrale
10 Tampon mobile
10
10
7 7
5 5
9 9
3 3
BULL
MANUEL D'INSTALLATION
(cod.12500005)
DIMENSIONS (mm)
Ø 275
Ø 325
CENTRALE HYDRAULIQUE
Débit pompe hydraulique
Pression d'exercice moyen
Pression max. réglage
Temperature d'exercice
Huile hydraulique
Degré de protection
PISTON HYDRAULIQUE
Temps sortie tige
Course utile tige
Diamètre tige
Diamètre piston
Force max de traction en sortie tige
Force max de traction en escamotage tige
Alimentation lampes signalation mouvement (led)
MOTEUR ELECTRIQUE
Alimentation
Courant absorbé
Puissance moteur absorbée
Condensateur
Vitesse rotation
Fréquence d'usage
REV 04 - 10/2009
FRANCAIS
680
1600
4 litres/min
2.2 MPA (22 bar)
4.5 MPA (45 bar)
-20°C +55°C
SEA
Ip55
6 secondes
720 mm
16 mm
30 mm
275 Kg
147 Kg
24V
230Vac - 50 Hz
1.65 A
330 W
16 mF
2800 rpm
30%
14/28
