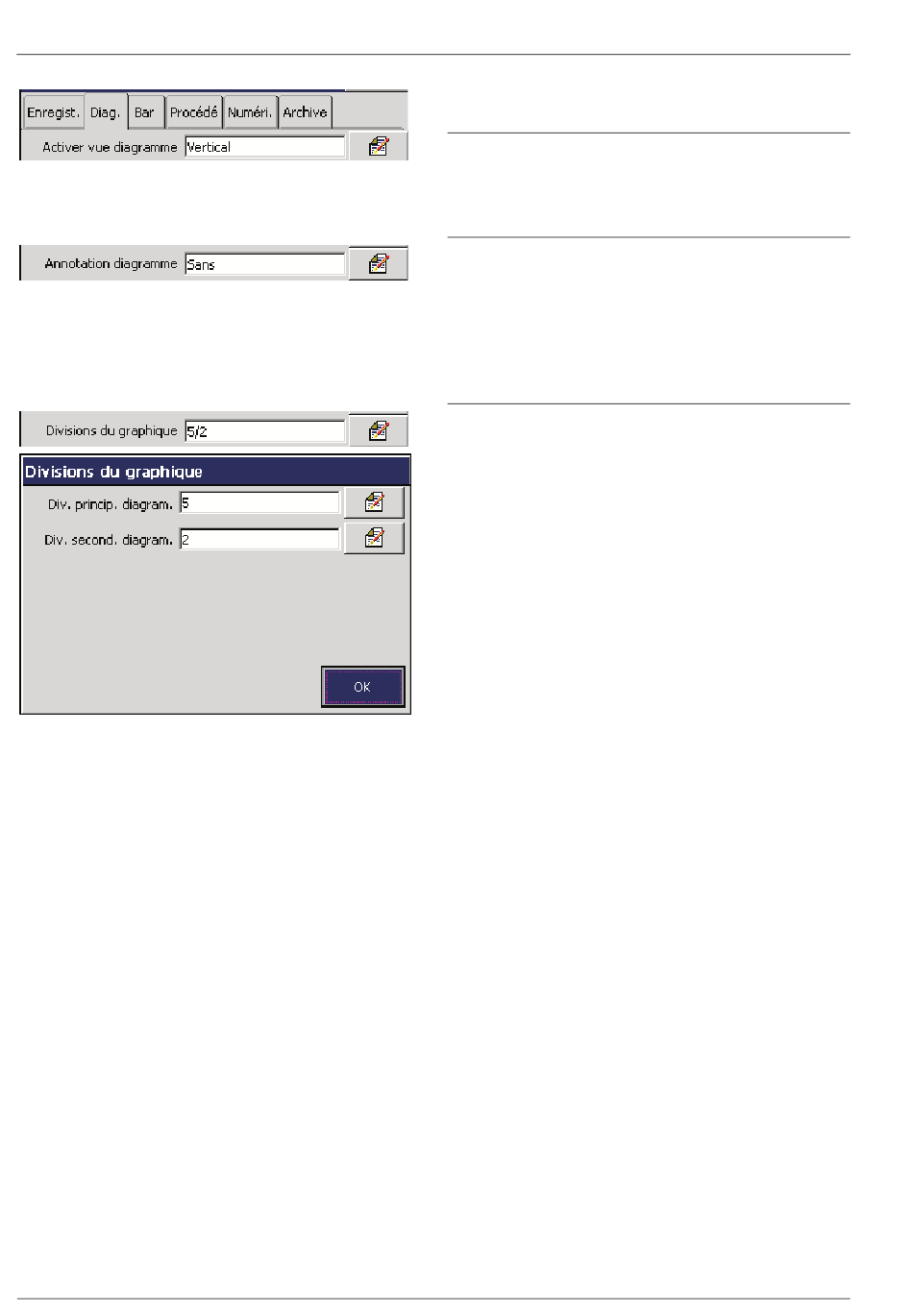

Sélectionnez « Horizontal --> » (le diagramme se lit de gauche à
droite et sa barre d'échelle est affichée à gauche),
« Horizontal <-- » (le diagramme se lit de droite à gauche et sa
barre d'échelle est affichée à droite) ou « Vertical ».
Sélectionnez les annotations affichées sur le diagramme. Les
alarmes et les messages opérateur s'affichent dans le
diagramme en face du point représentant le moment où s'est
produit l'événement – voir Section 2.3, page 7.
Les paramètres initiaux peuvent être modifiés par l'opérateur si
l'option Activ. sélect. annot. diag. est activée dans la vue
Diagramme – voir Activer menu, à la page 69.
Définissez le nombre de divisions verticales s'affichant sur la
barre d'échelle et sur le diagramme.
Sélectionnez le nombre de divisions verticales principales qui
s'afficheront sur le diagramme.
Sélectionnez le nombre de divisions verticales secondaires qui
s'afficheront entre les divisions principales du diagramme.
