Détecteur plafonnier 360°
i En cas de hauteur de montage supérieure à 3 m, la zone de détection augmente tandis
que la sensibilité de détection diminue.
Monter la garniture du détecteur de mouvement
o
Orienter le détecteur de mouvement de telle sorte que le capteur de luminosité se trouve
du côté opposé à la fenêtre. L'influence de la lumière diffusée est ainsi réduite.
o
Raccorder le mécanisme encastré et le monter conformément au sens du détecteur de
mouvement (voir Instructions du mécanisme encastré).
i Utiliser un boîtier en saillie pour un montage en saillie.
i Utiliser un boîtier d'appareil étanche au vent pour un montage dans un mur creux.
o
Enficher la garniture du détecteur de mouvement sur le mécanisme encastré.
Étendre la zone de détection
Pour étendre la zone de détection, raccorder le mécanisme de poste auxiliaire trifilaire à la gar-
niture du détecteur de mouvement. Le détecteur de mouvement du poste principal évalue les
signaux de mouvements des postes auxiliaires et active l'éclairage si nécessaire.
o
Raccorder les postes auxiliaires (voir Instructions des mécanismes de poste auxiliaire trifi-
laires).
i La sensibilité des détecteurs de mouvement sur les postes auxiliaires peut être réglée indi-
viduellement. Le seuil de luminosité et le temps de commutation sont uniquement réglés et
évalués sur le poste principal.
i Ne pas raccorder de postes auxiliaires en parallèle.
5.2 Mise en service
Tester la zone de détection
Le détecteur de mouvement est monté et raccordé.
o
Retirer le cache à monter (10).
o
Retirer l'anneau enjoliveur (9).
o
Régler le sélecteur sens (3) sur max(figure 4).
o
Régler le sélecteur time (4) sur test.
o
Régler le sélecteur lux (5) sur 3 pour une commutation indépendante de la luminosité.
o
Mettre l'appareillage sous tension.
82563813
J:0082563813

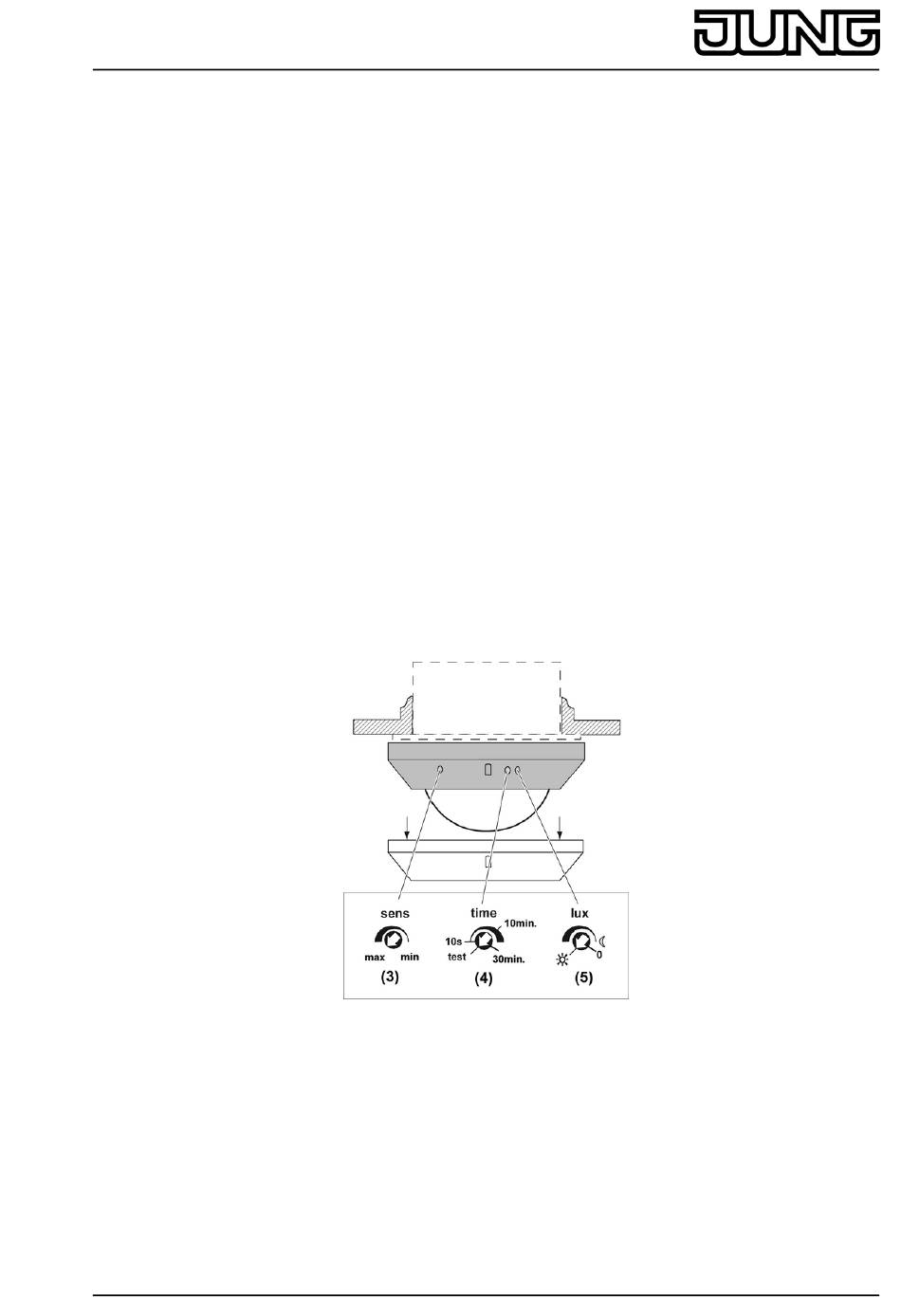

Figure 4: Réglage de test
