Fonctionnement des stages à vitesse variable
Le contrôleur peut activer jusqu'à 5 stages à vitesse variable; chacun de ces
stages peut activer jusqu'à 3 sorties variables au besoin. Le premier stage
variable s'active lorsque la température ambiante atteint la consigne de tem-
pérature; les stages variables qui suivent sont activés lorsque la tempéra-
ture ambiante atteint leur température de départ respective. Il est à noter
que le 1 stage exécuté par le contrôleur ne peut activer que des sorties
er
variables. Les sorties commutées ne sont pas permises sur ce stage quoique
les sorties variables peuvent être configurées en mode marche-arrêt.
Le premier stage exécuté par le contrôleur est le stage variable
assigné pour effectuer la ventilation minimum, ce qui ne corres-
pond pas nécessairement au stage 1.
Fonctionnement des sorties variables:
Jusqu'à 3 sorties variables peuvent s'activer lors d'un stage de venti-
lation variable. Ces sorties peuvent être activées à leur pleine capacité
ou leur vitesse peut augmenter graduellement au cours du stage. Le

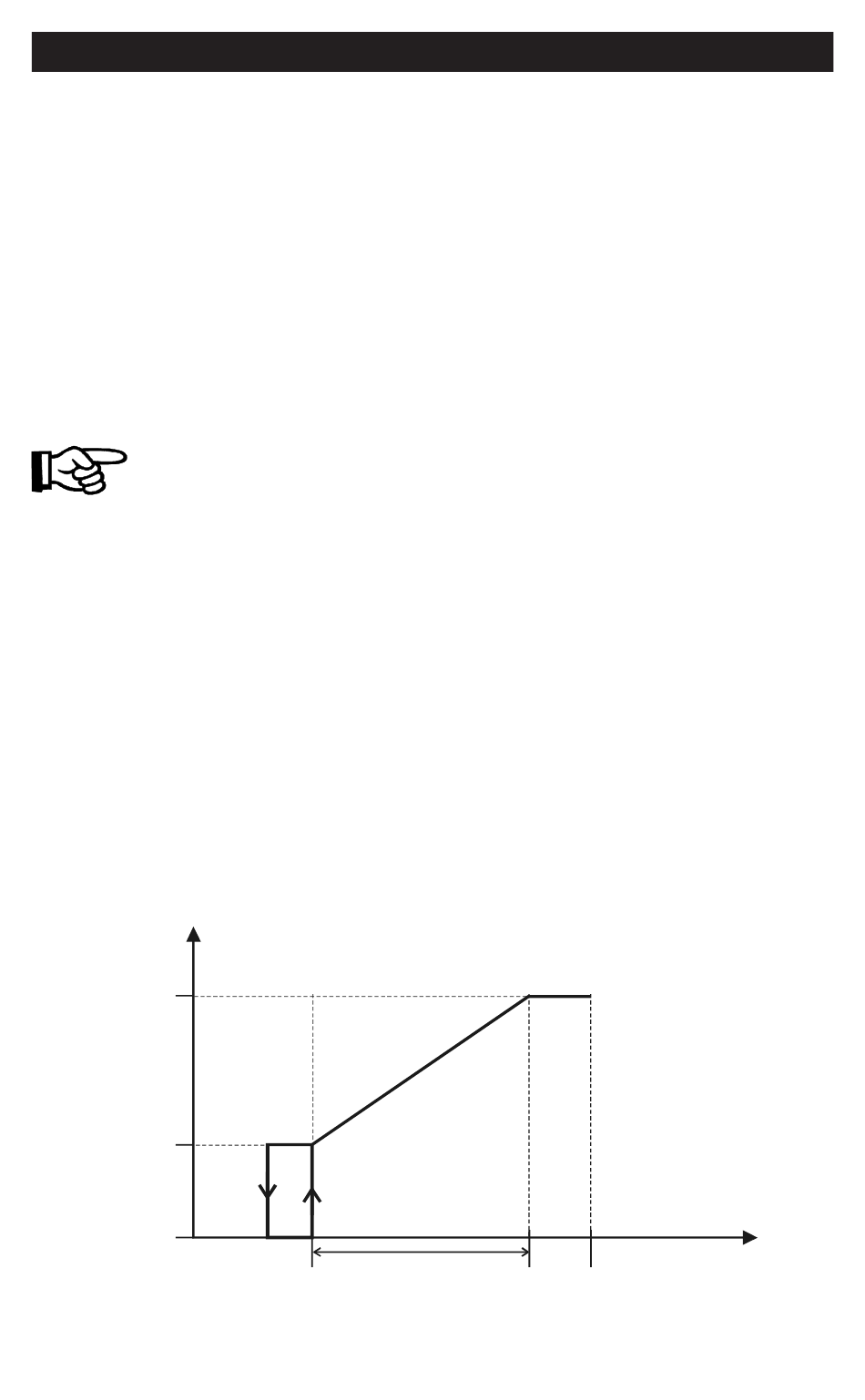

graphique suivant montre une sortie variable dont la vitesse augmente
pendant un stage.
Vitesse
de la sortie
variable V1
100 %
Vitesse min.
de la sortie
variable V1
Off
FONCTIONNEMENT DE
LA SORTIE VARIABLE V1
0.5°F
Température Différentiel
de départ stage S
du stage S
TC6-3V6SA
Température
Température
ambiante
de départ
du stage S + 1
