TC6-3V6SA
ASSIGNATION DES SORTIES VARIABLES
Le contrôleur peut activer jusqu'à 5 stages à vitesse variable et chacun de
ces stages peut utiliser une combinaison de 3 sorties variables au besoin.
L'assignation des sorties variables permet de choisir quelles sorties doivent
être activées lors de chacque stage variable et de quelle façon ces sorties
doivent être utilisées:
Var:
Sortie variable à vitesse variable
Lorsqu'un stage active une sortie variable dont la vitesse varie, la
sortie s'active à sa vitesse minimum puis augmente en vitesse au
fur et a mesure que la température ambiante augmente. La sor-
tie atteint sa pleine vitesse à la fin du différentiel de ce stage.
On:
Sortie variable à vitesse constante
Lorsqu'un stage active une sortie variable qui utilise une vitesse
constante, cette sortie s'active à sa pleine vitesse dès le départ
du stage.
Off :
La sortie variable n'est pas utilisée pendant le stage.

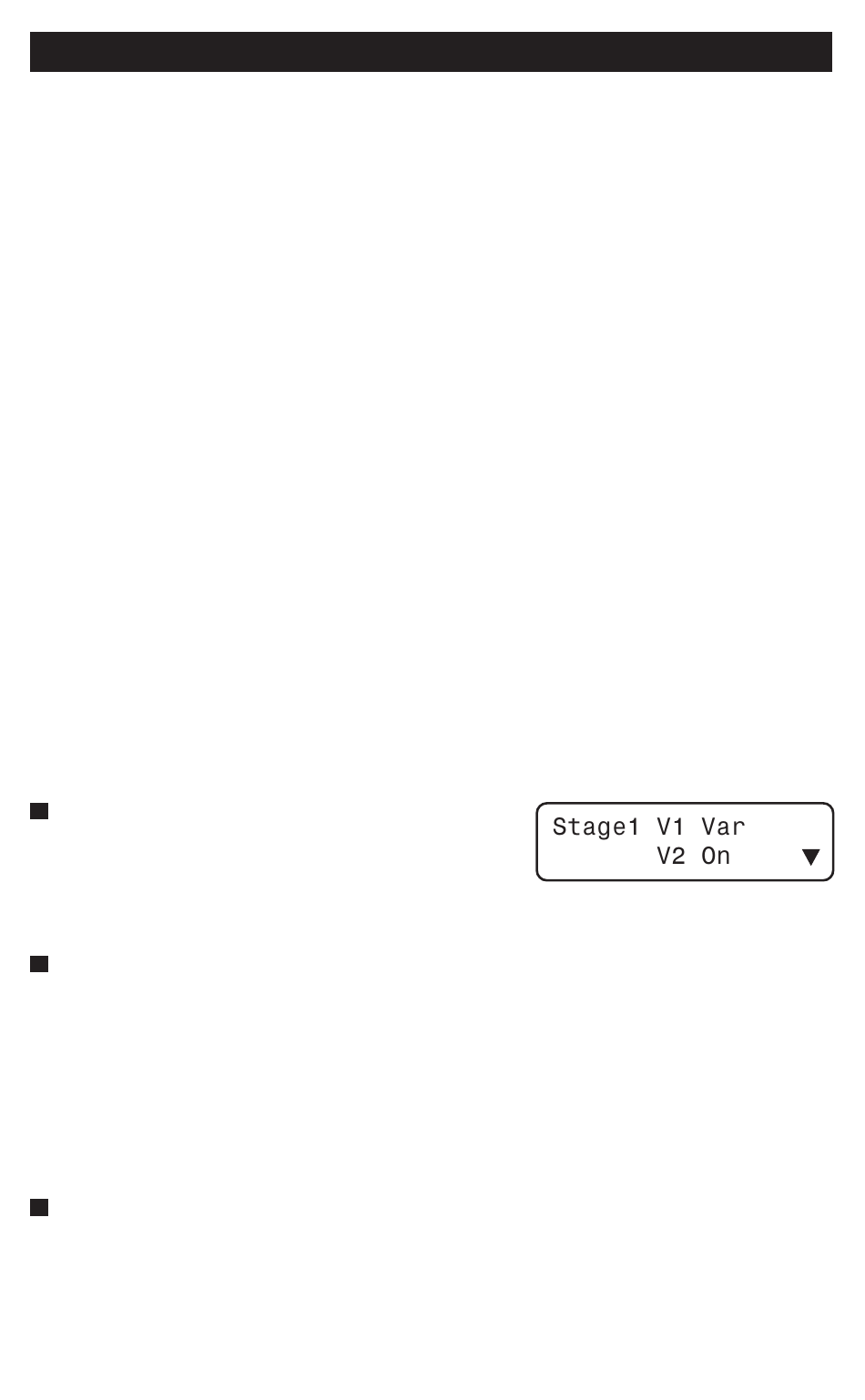

Sélectionner la fonction ASSIGNA-
TION VARIABLES à l'aide des boutons
de sélection. Les sorties variables "V"
du stage 1 sont affichées.
Appuyer sur MODIFIER puis utiliser les
boutons d'ajustement pour régler
l'état de la première sortie variable
du stage 1 (On/Var/OFF). Appuyer sur
MODIFIER à nouveau pour valider ou
pour passer à la sortie variable sui-
vante.
Procéder de la même façon pour ré-
gler l'état des sorties variables de tous
les stages variables.
28
