TC6-3V6SA

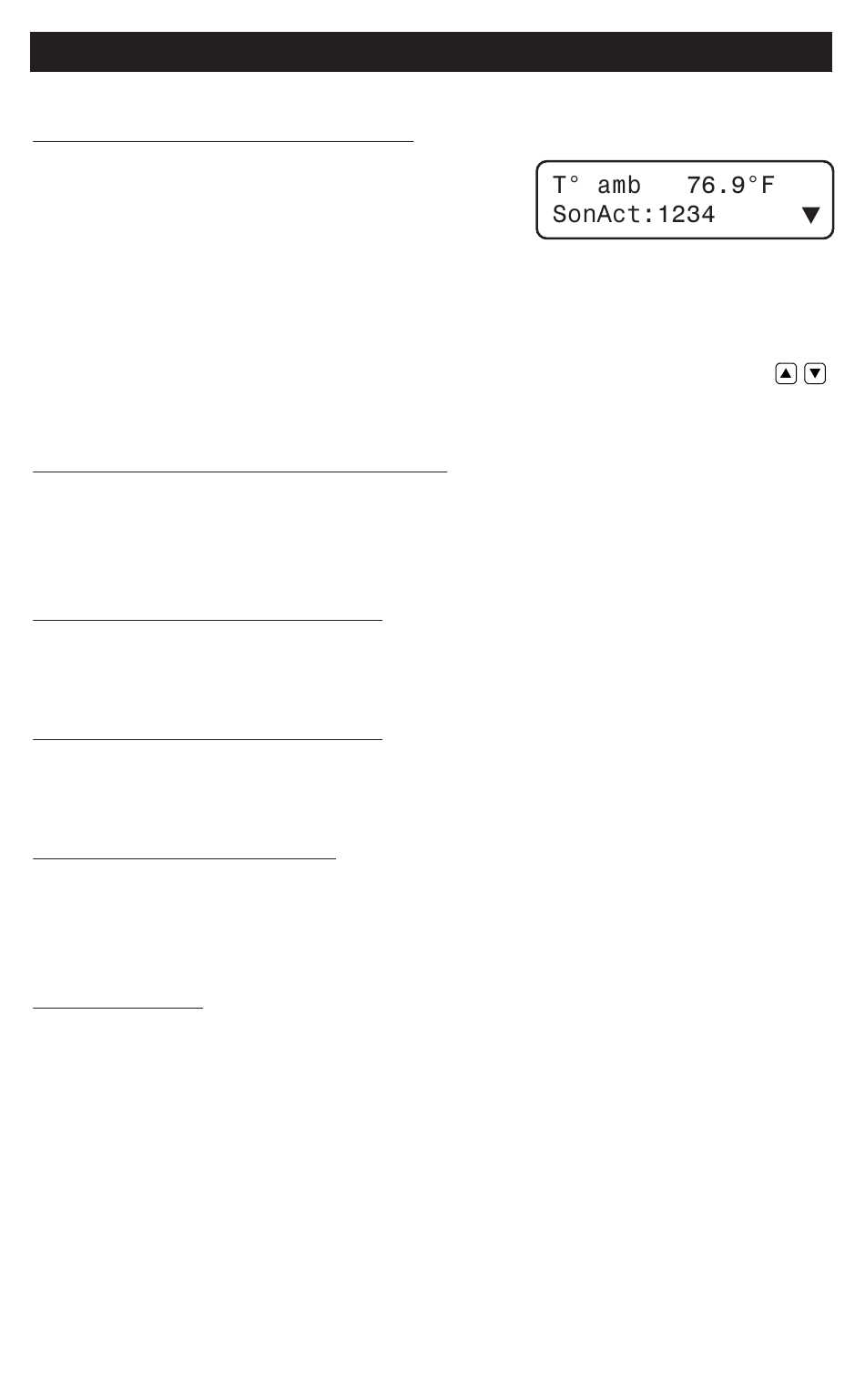

Affichage à cristaux liquides (LCD) :
L'affichage à cristaux liquides à gauche
affiche les lectures et les paramètres à
ajuster lorsqu'une fonction est sélection-
née. Les trois touches à droite de l'affi-
chage servent à éditer les paramètres et à naviguer dans les pages d'affi-
chage. Lorsque les paramètres d'une fonction ne peuvent tous être pré-
sentés à la fois, des flèches apparaissent à droite pour indiquer que des
paramètres additionnels peuvent être affichés à l'aide des flèches
.
Après 15 minutes d'inactivité, l'affichage affiche la température ambiante.
Flèches d'ajustement et de navigation :
Les flèches situées près de la fenêtre ont 2 utilités. Il servent d'abord à
parcourir les paramètres affichés. Il servent aussi à ajuster la valeur d'un
paramètre lorsque ce-dernier clignote à l'affichage.
Témoins lumineux des fonctions :
Le témoin lumineux allumé dans le menu des fonctions indique quelle fonc-
tion est présentement sélectionnée.
Boutons sélecteurs de fonctions :
Ces flèches servent à sélectionner la fonction souhaitée dans le menu des
fonctions principales.
Ajustement d'un paramètre :
Lorsque le paramètre souhaité est affiché, appuyer sur la touche Modifier.
Le paramètre clignote à l'affichage. Cela signifie qu'il peut maintenant
être modifié. Ajuster le paramètre à l'aide des flèches près de l'affichage.
État des sorties :
Les témoins lumineux à droite du tableau de commande indiquent l'état de
chaque sortie. Lorsque le témoin est allumé, la sortie est activée; lorsque
le témoin est éteint, la sortie est désactivée.
