Description
4.4 Caractéristiques du produit et vues de l'appareil
Figure 4-18
Echange du C-PLUG
Sur les appareils X‑300EEC, l'emplacement du C-PLUG se trouve sur le dessus.
Figure 4-19
IMPORTANT
Ne débrochez ou n'embrochez le C-PLUG que si l'appareil est hors tension.
Sur un appareil à circuit imprimé verni, vous devez utiliser uniquement un C-PLUG à platine
vernie.
Faites pivoter le couvercle pour extraire le C-PLUG, refermez-le après avoir mis le C-PLUG en
place.
68

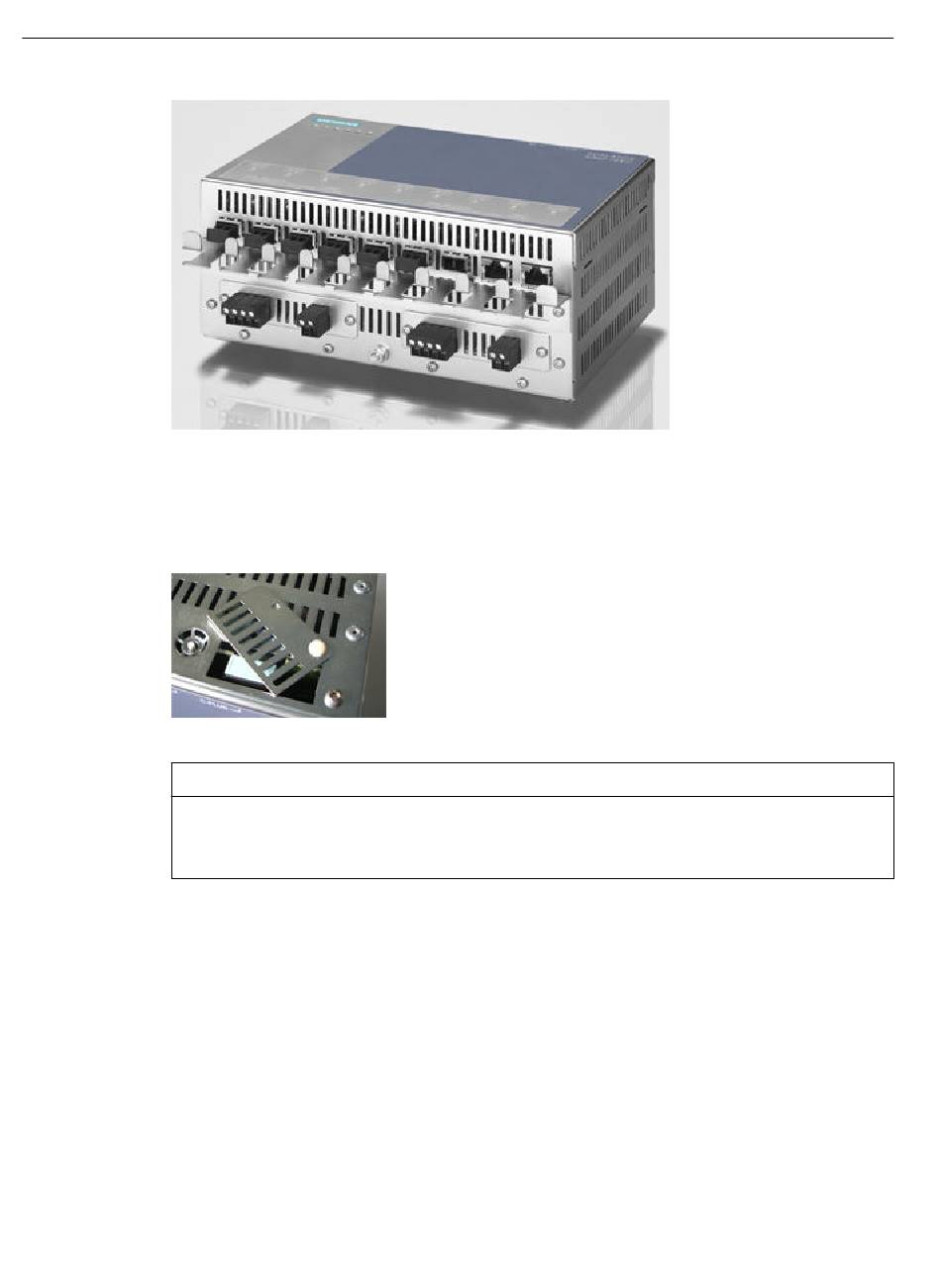

SCALANCE X302‑7EEC (vu de dessous) avec tôle de maintien et connecteurs mâles LC
C-PLUG du X‑300EEC
Instructions de service, 11/2019, A5E01113043-24
SCALANCE X-300
