ACV ACVMax Manuel De L'installateur page 25

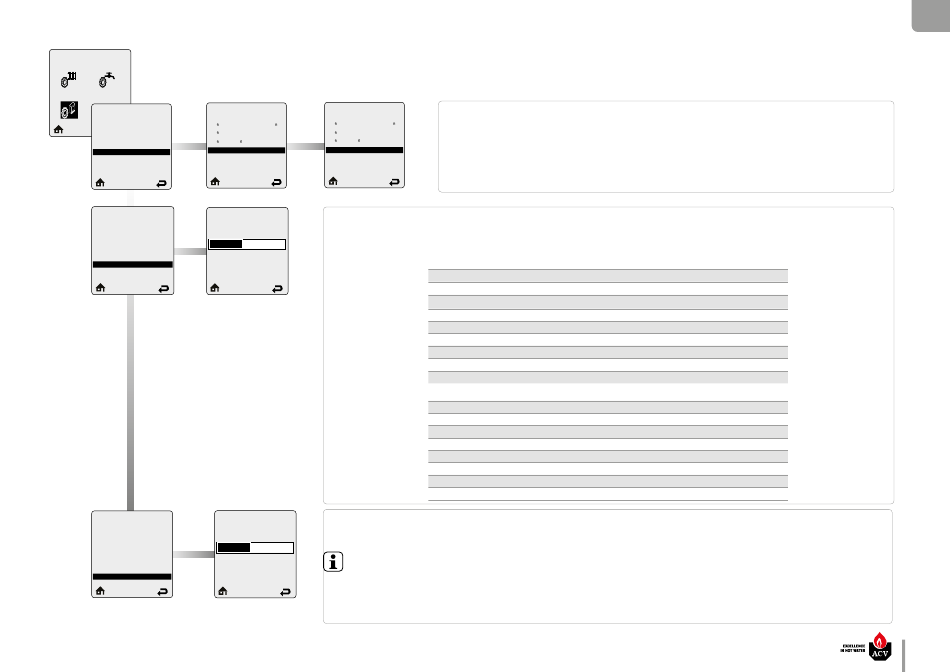

DESCRIPTION ET UTILISATION DE L'ACVMAX
Réglages chaudière
Ajustement pompes
Réglages chaudière
Con g. actuelle
Modèle Prestige Solo
Con g. pompes préréglées
Temp. verrouillage 221°F [105°C]
Con g. pompes exible
Adresse Modbus 1
PWM minimum pompe
Ajustement pompes
Allure allumage 3100 rpm
Max. circuit mélangeuse 45°C
Réglages chaudière
Allure Allumage
Modèle Prestige Solo
Temp. verrouillage 221°F [105°C]
Adresse Modbus 1
1500rpm
Ajustement pompes
Allure allumage 3100rpm
Max. circuit mélangeuse 45°C
Réglages chaudière Max. circuit mélangeuse
Modèle Prestige Solo
Temp. verrouillage 221°F [105°C]
Adresse Modbus 1
20°C
Ajustement pompes
Allure allumage 3100rpm
Max. circuit mélangeuse 45°C
Ajustement pompes
Con g 1 Con g. actuelle Con g 1
Con g. pompes préréglées
Con g. pompes exible
40% PWM minimum pompe 40%
Le paramètre Allure d'allumage permet de modifier la vitesse de démarrage du ventilateur de l'appareil.
Appuyer sur les boutons de déplacement vers la GAUCHE ou la DROITE pour ajuster le réglage, puis sur OK pour valider la sélection.
3100rpm
Défaut: voir le tableau ci-dessous pour connaître la vitesse applicable à chaque combinaison appareil/type de gaz.
6200rpm
Le paramètre Max. circuit mélangeuse permet de limiter la température maximale dans le circuit de mélangeuse. Cette fonction agit
comme une coupure en cas de surchauffe et provoquera le verrouillage de l'appareil. Ce paramètre permet de modifier la température limite
45°C
dans le circuit de mélangeuse.
Attention, dans le cas des installations de chauffage par le sol, cette température NE PEUT PAS être réglée. Une température
80°C
trop élevée peut endommager votre installation de chauffage par le sol.
Appuyer sur les boutons de déplacement vers la GAUCHE ou la DROITE pour diminuer/augmenter la valeur de température, puis sur OK
pour valider la sélection
Défaut : 45°C
Le manuel de l'installateur - ACVMax : A1004308 - 660Y2900 - Volume 1 • C
La fonction Pump PWM minimum permet d'adapter la valeur minimale de fonctionnement de la pompe si le
débit dans l'appareil ou l'installation est insuffisant à la puissance minimale de l'appareil.
Appuyer sur les boutons de déplacement vers la GAUCHE ou la DROITE pour diminuer/augmenter la valeur,
puis sur OK pour valider la sélection.
Cette fonction n'est pas disponible pour les HeatMaster 201.
Défaut : 40%
Prestige
24 Solo
24 Excellence
32 Solo
32 Excellence
42 Solo
50 Solo
75 Solo
100 Solo
120 Solo
HeatMaster / WaterMaster
HM 25 C / HM 25 TC / WM 25
HM 35 TC / WM 35
HM 45 TC / WM 45
HM 70 TC / WM 70
HM 85 TC / WM 85
HM 120 TC / WM 120
HM 201
.
Gaz naturel (G20) Propane (G31)
3000 rpm 3000 rpm
3000 rpm 3000 rpm
3500 rpm 3000 rpm
3500 rpm 3000 rpm
3800 rpm 3800 rpm
3300 rpm 3300 rpm
3700 rpm 3700 rpm
2600 rpm 2600 rpm
2600 rpm 2600 rpm
3750 rpm 3750 rpm
3750 rpm 3750 rpm
3750 rpm 3750 rpm
3750 rpm 3750 rpm
3750 rpm 3750 rpm
3850 rpm 3850 rpm
3700 rpm —
