MODE D'EMPLOI
Régulation solaire Solar Unit 1

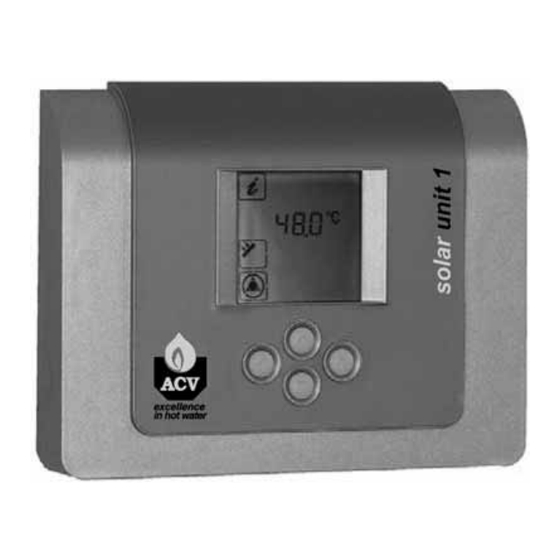

Fig. 1 La régulation solaire Solar Unit 1
MENU «INFORMATION»
Faire défiler les menus à l'aide des touches verticales et
horizontales.
Température capteur
Température ballon, partie basse
Température ballon, partie haute
Durée de fonctionnement
Circulateur solaire hors fonction
Circulateur solaire actif
MENU «MODE MANUEL»
Au bout de env. 8 heures, la régulation Solar Unit 1 commute
le système du mode manuel au mode automatique. La
régulation s'opère alors en fonction de la différence de
température dans le menu «Information».
MENU «FONCTIONS SPÉCIALES»
Sélectionner le menu «Fonctions spéciales» dans la minute
suivant la mise en service de la régulation afin de modifier les
paramètres spécifiques programmés de l'installation.
Une fois le menu quitté, ces paramètres ne peuvent plus
qu'être consultés.
ACV FRANCE - ZAC du bois Chevrier - 122, rue pasteur - 69780 TOUSSIEU - Tél. 04 72 47 07 76 - Fax 04 72 47 08 72 - E-mail : france.info@acv.com - www.acv.com
Sous réserve de toute erreur ou de modifications sans préavis de notre part.
MENU «PROGRAMMATION
DES PARAMÈTRES»
• Activer ou mémoriser les valeurs à l'aide de la
touche de droite
• Modifier les valeurs à l'aide des touches haut/bas
• Quitter ou interrompre sans mémorisation à l'aide
de la touche de gauche
(15°-90°C)
(3-40K)
(2-35K)
(2-50K)
(30-100%)
CODES ERREURS
Symbole attention clignotant en cas
de code erreur
Liaison sonde interrompue
Court circuit liaison sonde
Différence de température
constamment supérieure à dT max.
+ 20 K depuis plus de 30 min.
excellence in hot water
85° C
10 K
3 K
10 K
30 %
1
