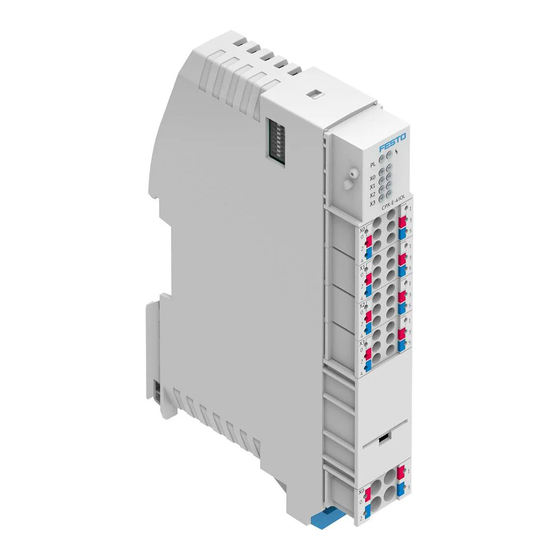

Festo CPX-E-4IOL Série Instructions D'utilisation

Module maître IO-Link
CPX-E-4IOL-...
Instructions d'utilisation
Notice originale
Module maître IO-Link CPX-E-4IOL-...
1 À propos de ce document
Ce document décrit l'utilisation des produits mentionnés ci-dessus. Certains
aspects de l'utilisation sont décrits dans d'autres documents et doivent être
observés è 1.1 Documents applicables.
®
IO-Link est une marque déposée appartenant à son propriétaire respectif dans
certains pays.
1.1 Documents applicables
Document
Description du système CPX-E (CPX-E-SYS)
Instructions d'utilisation du système CPX-E
(CPX-E-SYS)
Description du module maître IO-Link
CPX-E-4IOL-... (CPX-E-4IOL-...)
Documentation des composants au sein d'un
système CPX-E et des périphériques y étant
raccordés
Documentation des appareils raccordés avec
l'interface IO-Link
Documentation de la commande de niveau
supérieur et des autres abonnés du réseau
Fig. 1
Tous les documents existants du produit è www.festo.com/pk.
1.2 Version du produit
Ce document se rapporte aux versions de produit suivantes :
Produit Version
CPX-E-4IOL Module maître IO-Link CPX-E-4IOL à partir de la révision 1
1)
CPX-E-4IOL-P Module maître IO-Link CPX-E-4IOL-P à partir de la révision 1
1) Utilisation dans le domaine industriel et dans l'automatisation des processus selon NE 21
Fig. 2
La version du produit peut être identifiée à l'aide de la plaque signalétique ou du
logiciel Festo adéquat.
Le logiciel de détermination de la version du produit est disponible sur
le portail d'assistance de Festo è www.festo.com/sp. La fonction d'aide
intégrée comprend des informations sur l'utilisation du logiciel.
Il se peut qu'une version mise à jour de ce document existe pour cette
version ou des versions plus récentes.
• Vérifier si une version correspondante du présent document est
disponible sur le portail d'assistance de Festo è www.festo.com/sp.
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Allemagne
+49 711 347-0
www.festo.com
8071099
2017-07
[8071103]
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Contenu
Description détaillée du système CPX-E
Instructions et remarques importantes sur le
montage, l'installation électrique et les
mesures de maintenance d'un système CPX-E.
Description détaillée de la fonction du produit
et des possibilités de paramétrage
Informations concernant l'utilisation des
composants
Informations concernant la mise en service et
le paramétrage des composants
Informations concernant la mise en service et
le paramétrage des composants
1.3 Plaque signalétique
La plaque signalétique se trouve sur le côté gauche du module. Scanner avec un
appareil adapté les Data Matrix Codes imprimés pour accéder aux documents
correspondant au produit sur le portail d'assistance de Festo. Ou, entrer le
Product Key (code alphanumérique à 11 caractères sur la plaque signalétique)
dans le champ de recherche du portail d'assistance.
La description du module fournit des informations détaillées sur la plaque
signalétique du produit è 1.1 Documents applicables.
1.4 Normes indiquées
Version
EN 60529:2013-10
EN 61000-6-2:2009-04
EN 61000-6-4:2011-09
Fig. 3
2 Sécurité
2.1 Mesures générales de sécurité
• Pour le lieu de destination, tenir compte des réglementations légales
correspondantes en vigueur.
• Utiliser le produit uniquement dans le cadre des valeurs définies
è 14 Caractéristiques techniques.
Français
• Tenir compte des marquages sur le produit.
• Respecter les documents applicables è 1.1 Documents applicables.
• Stocker le produit dans un endroit frais, sec, à l'abri des UV et de la corrosion.
Veiller à ce que les périodes de stockage restent courtes.
• Avant toute intervention sur le produit, couper l'alimentation électrique et la
sécuriser contre toute remise en marche.
• Respecter les consignes concernant la manipulation des composants sensibles
aux charges électrostatiques.
2.2 Utilisation conforme à l'usage prévu
Les produits décrits dans ce document sont conçus uniquement pour servir
d'interface entre un système CPX-E et les appareils avec l'interface IO-Link.
Les produits doivent être utilisés uniquement de la manière suivante :
– Utilisation uniquement dans le domaine industriel : hors des environnements
industriels, par ex. dans les zones commerciales ou mixtes, des mesures doivent
éventuellement être prises pour l'antiparasitage.
– Utilisation uniquement en liaison avec des modules et des composants
autorisés pour la variante de produit correspondante
è www.festo.com/catalogue.
– Utiliser le produit uniquement dans un état fonctionnel irréprochable.
– Utiliser le produit uniquement dans son état d'origine sans y apporter de
modifications non autorisées. Seules les transformations ou modifications
décrites dans la présente documentation et les documents applicables sont
autorisées.
Possibilités d'application supplémentaires pour les modules CPX-E-...-P :
– Utilisation dans l'automatisation de process
2.3 Qualification du personnel
Montage, mise en service, maintenance et démontage uniquement par le
personnel qualifié.
Le personnel qualifié doit être familiarisé avec l'installation de systèmes de
commande électriques.
3 Informations complémentaires
– Accessoires è www.festo.com/catalogue
– Pièces de rechange è www.festo.com/spareparts
4 Service après-vente
• Pour toute question d'ordre technique, contacter l'interlocuteur Festo le plus
proche è www.festo.com.
5 Vue d'ensemble du produit
5.1 Fonctionnement
Dans un système CPX-E, le produit propose 4 interfaces IO-Link (ports).
5.2 Conception du produit
1
Témoins LED
2
Barrettes de fixation interfaces
IO-Link (ports 1 à 4) [X0 à X3]
3
Barrette de fixation de
l'alimentation en tension sous
charge U
OUT
4
Interverrouillage barrettes de
fixation
5
Enchaînement
6
Micro-interrupteur DIL
Fig. 4
CEI 60204-1:2014-10
NE 21:2012-05
6
5
[XD]
4
1
2
3
