4.5 Raccordements électriques
L'exploitant doit installer pour l'appareil un dispositif de séparation externe étant attribué à cet appareil de manière reconnais-
sable.
Ce dispositif de séparation
– doit se trouver à proximité de l'appareil,
– doit être facilement accessible pour l'utilisateur,
– doit satisfaire aux normes IEC 60947-1 et IEC 60947-3,
– doit séparer tous les conducteurs de courant du raccordement d'alimentation et de la sortie d'état et
– ne doit pas être intégré dans la ligne d'alimentation.
Posez la conduite de façon à empêcher l'isolation de s'endommager. Si nécessaire, fixez les conduites avec les outils appropriés,
et évitez de les rallonger inutilement.
La tension d'alimentation électrique doit s'effectuer conformément aux schémas électriques de chaque tension respective.
AVERTISSEMENT
Tension dangereuse
Le raccordement ne peut être entrepris que par des personnels formés et qualifiés.
ATTENTION
Tension erronée du réseau
Une tension de réseau erronée peut détruire l'appareil.
Lors du raccordement, faire attention à ce que la tension du réseau soit correcte confor-
mément à la plaque signalétique.
Notamment pour la version comportant une alimentation à découpage, observer une durée de déchargement minimale de 5 se-
condes après avoir éteint la tension d'alimentation électrique.

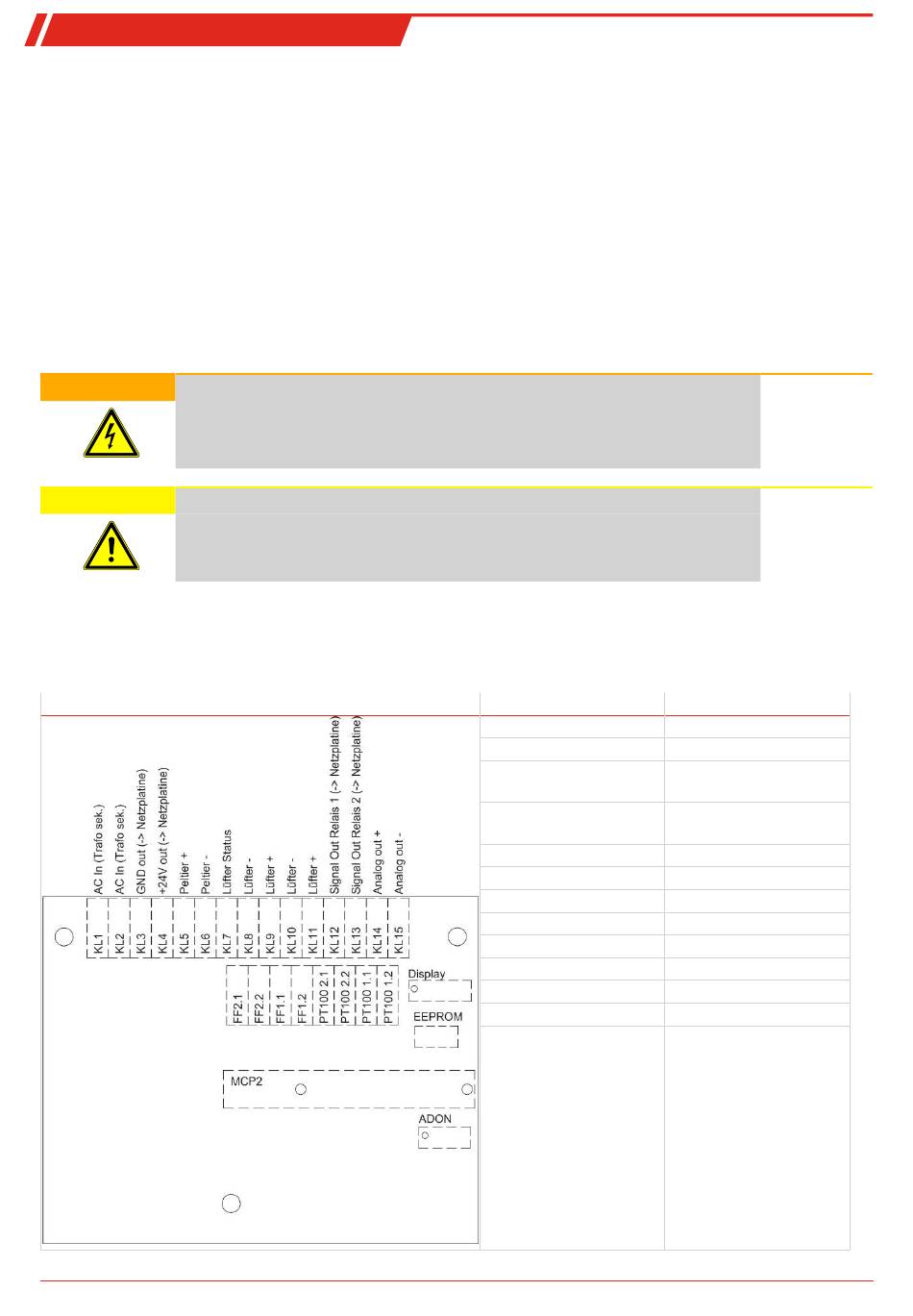

4.5.1 Schémas de raccordement
Module de contrôle
10
Bühler Technologies GmbH
Borne
1
2
3
Connexion vers platine de
réseau et d'extension
4
Connexion vers platine de
réseau et d'extension
14
Sortie analogique +
15
Sortie analogique -
Capteur d'humidité
FF1.1
FF1.2
FF2.1
FF2.2
PT100 2.1
Pt100 ligne chauffée
PT100 2.2
Pt100 ligne chauffée
Fonction
+24V DC In
GND In
marron
blanc
marron
blanc
BF440028 ◦ 10/2020
