Display Data Channel (DDC)

Pour faciliter l'installation, le moniteur peut utiliser la fonction « Plug and Play » si votre
système prend également en charge le protocole DDC. DDC (Display Data Channel) est un
protocole de communication dans lequel le moniteur informe automatiquement le système
hôte de ses capacités, par exemple des résolutions prises en charge et de la synchronisation
correspondante. Ce moniteur prend en charge les normes DDC2B. Le moniteur prend en
charge la norme DDC2B.

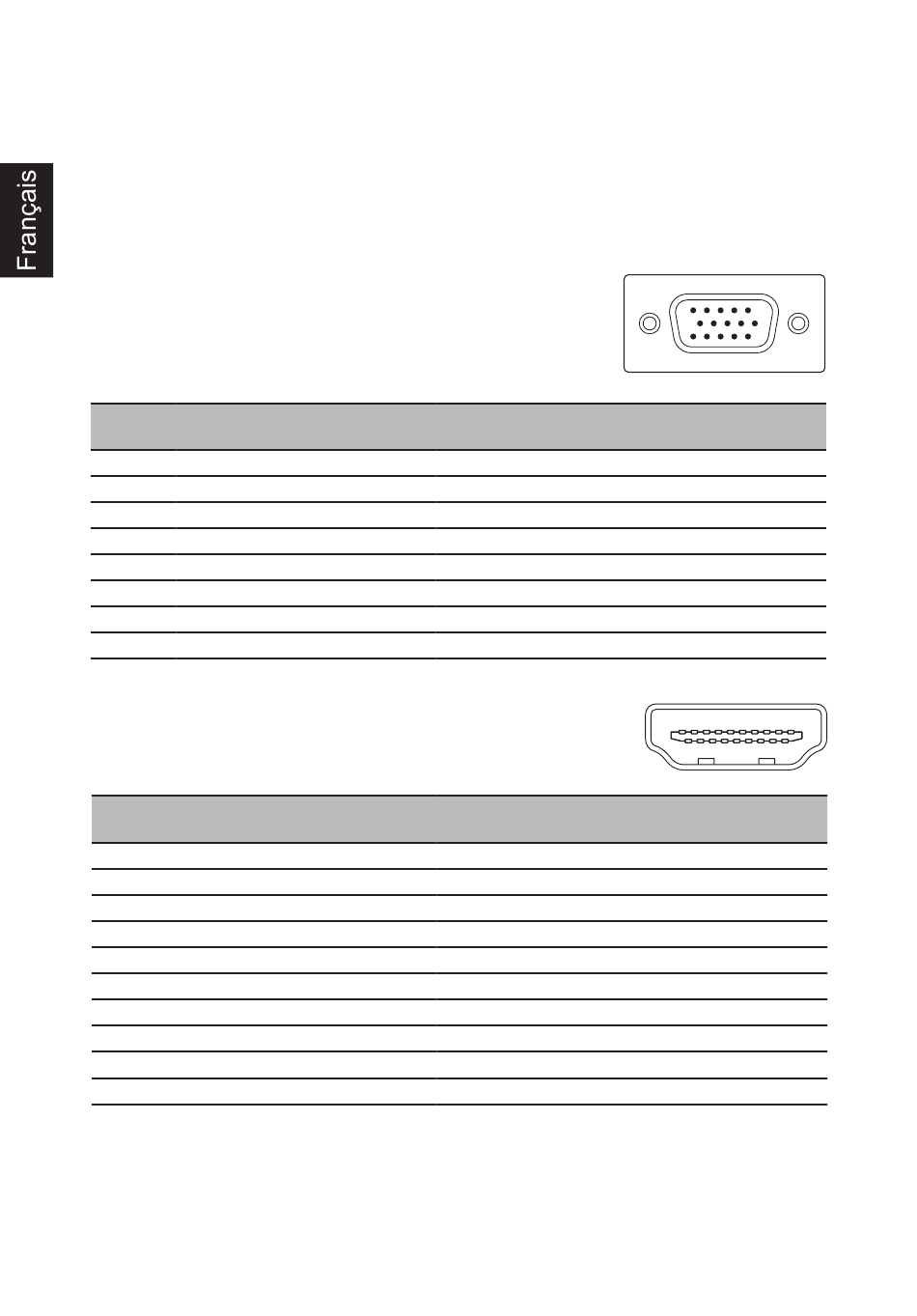

Assignation des broches de
connecteur
Câble de signal d'affichage couleur à
15 broches
N° de
Description
broche
1 Rouge
2 Vert
3 Bleu
4 Mise à la terre du moniteur
5 Retour DDC
6 R-Masse
7 G-Masse
8 B-Masse
Câble de signal d'affichage couleur
à 19 broches
N° de
Description
broche
1 TMDS données 2+
3 TMDS données 2-
5 Écran TMDS données 1
7 TMDS données 0+
9 TMDS données 0-
11 Écran d'horloge TMDS
13 CEC
15 SCL
17 DDC/terre CEC
19 Détection connexion à chaud
4
N° de
Description
broche
9 +5 V
10 Masse logique
11 Mise à la terre du moniteur
12 Données de série DDC
13 Sync-H
14 Sync-V
15 Horloge série - DDC
N° de
Description
broche
2 Écran TMDS données 2
4 TMDS données 1+
6 TMDS données 1-
8 Écran TMDS données 0
10 Horloge+ TMDS
12 Horloge- TMDS
14 Réservé (N.C. sur l'appareil)
16 SDA
18 Alimentation +5 V
1 5
10
6
11
15
19 17 15 13 11 9 7 5 3 1
18 16 1412 10 8 6 4 2
