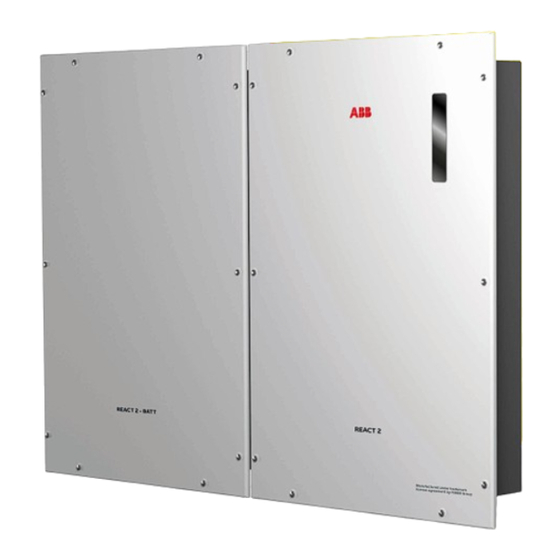

Onduleur solaire
REACT2
Guide d'installation rapide
En plus de ce qui est expliqué dans le présent Guide d'installation rapide, les informations de sécurité et d'installation fournies dans
le manuel du produit doivent être lues et suivies. La documentation technique du produit est disponible sur le site Web.
L'appareil doit être utilisé de la manière décrite dans le manuel. Si ce n'est pas le cas, les dispositifs de sécurité garantis par l'onduleur
peuvent être inefficaces.
Publicité
Table des Matières
Manuels Connexes pour Fimer REACT2
Sommaire des Matières pour Fimer REACT2
- Page 1 Onduleur solaire REACT2 Guide d’installation rapide En plus de ce qui est expliqué dans le présent Guide d'installation rapide, les informations de sécurité et d'installation fournies dans le manuel du produit doivent être lues et suivies. La documentation technique du produit est disponible sur le site Web.
- Page 2 Toutes les images et illustrations présentées dans ce document sont indicatives et doivent être considérées comme un support pour les instructions d’installation uniquement. Le produit réel peut varier selon l’amélioration du produit. Informations susceptibles d’être modifiées sans préavis. La dernière version de ce document est disponible sur le site Web de la FIMER.
-
Page 3: Table Des Matières
Index 1. Index des numéros de référence 2. Étiquettes et symboles 3. Levage et transport 4. Liste des composants fournis 5. Choix du lieu d’installation 6. Instructions de montage 7. Instruction de montage - systèmes multibatteries 8. Raccordement du compteur énergétique 9. -
Page 4: Index Des Numéros De Référence
Compteur ABB B23, B24 Connecteur d’alimentation batterie POWER [B] Borne à vis côté onduleur / charge (compteurs B23, B24) Mise à la terre de protection externe REACT2-BATT [B] Bornier à vis METER RS485 Mise à la terre de protection externe REACT2-BATT [A] Borne à... - Page 5 1.2 REACT2-BATT (vue externe) COMM. POWER POWER COMM. BATTERY COMM. METER POWER DC SWITCH BACKUP GRID 1.3 REACT2-UNO-3.6/5.0-TL (vue interne) PC-485 LOGGER-485 MEMORY METER-485 CARD CARD CARD CARD RS485 METER RS485 LOGGER RS485 PC-485 LOGGER-485 METER-485 CARD CARD CARD RS485...
- Page 6 1.4 REACT-MTR-1PH -1P H RE AC T-M TR INP UT : 11 0/2 30 V 50 /60 Hz 10 mA ma REACT-MTR-1PH INPUT : 110/230 V 50/60 Hz 10 mA max 1.5 Compteur ABB B21 1.6 Compteur ABB B23, B24...
-
Page 7: Étiquettes Et Symboles
SN Inverter: SSSSSSSSSS MAC: XX:XX:XX:XX:XX:XX l’onduleur en utilisant FIMER Installer pour onduleurs solaires. PK: KKKK-KKKK-KKKK-KKKK J. QR Code: À utiliser pour mettre en service l’onduleur en utilisant FIMER Installer pour onduleurs solaires dans le cadre du processus de réclamation. -
Page 8: Levage Et Transport
À l’ouverture de l’emballage, vérifiez que l’équipement n’est pas endommagé et que tous les composants sont présents. En cas de défaut ou de dommage lors de l’inspection, cessez le déballage et contactez le transporteur ; informez rapidement le service Fimer. -
Page 9: Liste Des Composants Fournis
4. Liste des composants fournis Composants disponibles pour le système REACT2-UNO Qté Support pour montage mural REACT2-UNO Connecteur pour raccordement du relais multifonctionnel Connecteur pour raccordement des signaux de communication et de commande Écrous hexagonaux M5, rondelle plate M5 et rondelles crantées M5 pour installation du câble... -
Page 10: Choix Du Lieu D'installation
- N’installez pas le système REACT2-BATT au-dessus du système REACT2-UNO. • Les systèmes REACT2-UNO et REACT2-BATT peuvent être installés séparément et à une plus grande distance en utilisant le kit de câblage « REACT2-XL-CABLE-KIT » (câble de 2 mètres de long). -
Page 11: Instructions De Montage
• La maintenance matérielle et logicielle sur le système REACT2-UNO nécessite l’ouverture du capot avant. Vérifiez que les distances de sécurité de l’installation sont respectées afin de permettre les opérations de contrôle et d’entretien de routine. • Installez sur un mur ou une structure solide apte à supporter le poids de l’appareil. - Page 12 LEVAGE – Risque de blessure dû au poids élevé de l’équipement • Fixez la partie inférieure du système REACT2-BATT au mur à l’aide des deux points de fixation murale (26) (trous de 11 mm de diamètre). • Soulevez délicatement le système REACT2-UNO et accrochez-le au support (01) en insérant les deux...
-
Page 13: Instruction De Montage - Systèmes Multibatteries
La procédure concerne l’installation côte à côte du système REACT2-BATT. Alternativement, il est possible d’installer le système REACT2-BATT séparément et à plus grande distance en utilisant le kit de câblage « REACT2-XL- CABLE-KIT » (câble de 2 mètres de long). - Page 14 • Tirer sur chaque câble pour en vérifier la tenue. • Installez un câble de mise à la terre entre les points de raccordement à la terre sur les deux systèmes REACT2-BATT. Pour réaliser tous les raccordements de mise à la terre externe, procédez comme suit : 1.
-
Page 15: Raccordement Du Compteur Énergétique
CA (ou le compteur de consommation) en amont du compteur. La gestion du système de stockage pour optimiser l’autoconsommation d’énergie et l’autonomie du système REACT2 est basée sur la mesure de la puissance par le compteur. Selon le type d’alimentation électrique, les modèles suivants sont disponibles :... -
Page 16: Raccordement Du Compteur Énergétique React-Mtr-1Ph
Chaque borne du bornier accepte un câble d’une section comprise entre 0,14 et 1,5 mm² (couple de serrage de 0,5 Nm). • L’autre extrémité du câble doit être ensuite raccordée au connecteur METER du système REACT2-UNO (14). • Installez l’appareil sur le rail DIN et veillez à y déclencher le système de fixation. -
Page 17: Raccordement Et Configuration Du Compteur Énergétique Abb B21 (Monophasée)
C (35) 4 (RTN) • L’autre extrémité du câble doit être ensuite raccordée au connecteur METER du système REACT2-UNO (14). • Installez le compteur sur le rail DIN et veillez à y déclencher le système de fixation. • Au terme de l’installation mécanique du compteur, il est nécessaire de configurer le compteur pour le rendre compatible avec le système REACT2. -
Page 18: Raccordement Et Configuration Du Compteur Énergétique React-Mtr-3Ph (Triphasé)
C (35) 4 (RTN) • L’autre extrémité du câble doit être ensuite raccordée au connecteur METER du système REACT2-UNO (14). • Installez l’appareil sur le rail DIN et veillez à y déclencher le système de fixation. • Au terme de l’installation mécanique du compteur, il est nécessaire de configurer le compteur pour le rendre compatible avec le système REACT2. -
Page 19: Câble De Ligne Et Dispositifs De Protection
300 mA FIMER déclare que du fait de leur conception, les onduleurs sans transformateur ABB n’injectent pas de courants de défaut de terre continus ; il n’est donc pas nécessaire d’installer une protection différentielle en aval de l’onduleur de modèle B conformément à la norme CEI 60755 / A 2. -
Page 20: Raccordement De Sortie (Ca)
être assez long pour raccorder la mise à la terre de • Installez chaque fil (phase, neutre et terre) sur la tête du protection externe du système REACT2-UNO (11) à la mise à la connecteur en respectant les indications imprimées sur les terre de protection externe du système REACT2-BATT [A] (25). -
Page 21: Câble De Sauvegarde Et Dispositifs De Protection
11. Câble de sauvegarde et terre maximal auquel le système de génération peut être soumis dispositifs de protection Le système REACT2 est équipé d’une sortie CA BACKUP qui peut être activée de deux façons différentes : • Mode Backup (Sauvegarde) : AUTO Disjoncteur... -
Page 22: Configuration D'entrée (Cc)
13. Configuration la sortie CA (BACKUP) (16); le diamètre maximum du câble accepté par le serre-câble est compris entre 10 et 17 mm². d’entrée (CC) • Raccordez le câble de mise à la terre du bornier à vis de la sortie CA (BACKUP) (42) (jaune-vert) au connecteur portant le symbole , le câble neutre (généralement bleu) à... -
Page 23: Raccordement D'entrée (Cc)
14. Raccordement ATTENTION – Raccordez directement chaque chaîne d’entrée au système REACT2-UNO. S’il est nécessaire de rendre les chaînes parallèles à l’extérieur de l’onduleur, le d’entrée (CC) courant maximum autorisé par chaque connecteur rapide doit être respecté, à savoir 18 A. -
Page 24: Raccordement Des Signaux De Communication Et De Commande
(réservée au -T/R de la ligne de communication RS485 PC (réservée au service FIMER) service FIMER) Référence (RTN) de la ligne de communication RS485 PC (réservée au service FIMER) 13, 14 +T/R de la ligne de communication RS485 LOGGER RS485 LOGGER... -
Page 25: Connexion Ethernet
Raccordement de la commande de sauvegarde externe Le système REACT2 est doté d’une sortie CA BACKUP qui peut être activée de deux façons différentes (Auto ou par une commande externe) réglables par l’interface utilisateur du serveur Web. Si la commande externe est choisie (bornes BKP), la sortie de sauvegarde est activée lorsque la borne 1 atteint le même potentiel que la borne 3 (c’est-à-dire positionnement d’un interrupteur pour créer un court-circuit entre les deux bornes). -
Page 26: Description Du Synoptique
Sur chaque configuration de raccordement, la longueur maximale du câble doit être de 100 m entre onduleur -onduleur et onduleur - interrupteur. Veuillez vous reporter aux documents Aurora Vision disponibles sur le site Web FIMER pour plus d’informations sur la création d’un compte Aurora Vision pour la surveillance et la gestion à... -
Page 27: État De Fonctionnement
État de fonctionnement Statut de l’icône Aucun compteur n’a été configuré pendant la mise en service. Le compteur est en cours de communication. Le compteur est configuré mais n’est pas en communication. État de fonctionnement Statut de l’icône Aucune batterie n’a été mise en service. Charge en cours Décharge en cours Inactif - Veille... -
Page 28: Mise En Service
REACT2 doit donc être effectuée avec une tablette, un ordinateur portable ou un Smartphone avec une connexion wifi. Pour établir la connexion et faire fonctionner le système REACT2, il est nécessaire de mettre l’onduleur sous tension en connectant son entrée à... - Page 29 ASSISTANT DE MISE EN SERVICE ÉTAPE PAR ÉTAPE : VEUILLEZ LIRE LE MANUEL – Les écrans reproduits ci-dessous sont ceux d’une tablette avec le système d’exploitation Androïde. Avec d’autres appareils et systèmes d’exploitation, les écrans peuvent être différents. ÉTAPE 1 - Références de connexion administrateur/utilisateur •...
- Page 30 • Une fois l’onduleur connecté au réseau sans fil domestique, un nouveau message de confirmation apparaît. Le message donne l’adresse IP affectée par le routeur du réseau sans fil domestique à l’onduleur qui peut être utilisé à chaque fois que vous souhaitez accéder au serveur Web interne, l’onduleur étant connecté...
-
Page 31: Energy Policy (Politique Énergétique)
Battery (Batterie) • Battery Type (Type de batterie). Sélectionnez REACT2-BATT. • Number (Numéro). Indiquez le nombre de systèmes REACT2-BATT (unité de batterie). Energy Policy (Politique énergétique) • Energy Policy (Politique énergétique) : indiquez la façon de gérer l’énergie produite par la centrale PV, en choisissant parmi les options... -
Page 32: Caractéristiques Et Données Techniques
18. Caractéristiques et données techniques Composants du système photovoltaïque REACT2 avec REACT2-3.6-TL-OUTD REACT2-5.0-TL-OUTD stockage Unité d’onduleur REACT2-UNO-3.6-TL REACT2-UNO-5.0-TL Unité de batterie REACT2-BATT Compteur énergétique REACT-MTR-1PH; ABB B21-212; ABB B23-212; ABB B24-212 Onduleur REACT2-UNO-3.6-TL REACT2-UNO-5.0-TL Port PV Tension d’entrée maximale absolue (Vcc, max) 575 V Tension d’entrée CC de démarrage (Vstart) - Page 33 Port de sortie de sauvegarde REACT2-UNO-3.6-TL REACT2-UNO-5.0-TL Type de raccordement au réseau CA Monophasé Puissance apparente maximale (Smax) 3000 VA Tension nominale du réseau CA (Vacr) 230 V Plage de tension CA 180...264 V Courant sortie CA maximal (Iac max) 13 A Fréquence de sortie nominale (fr)
-
Page 34: Conditions Environnementales
ABB B24-212 Triphasé avec CT externe (opt.) 1) Reportez-vous au document « Convertisseur de chaîne – annexe du manuel produit » disponible à l’adresse www.fimer.com pour connaître la marque et le modèle du connecteur rapide. 2) Pour le réglage VDE-AR-N 4105, puissance active maximale de 4 600 W et puissance apparente maximale de 4 600 VA 3) La plage de tension CA peut varier en fonction de la norme de réseau d’un pays particulier. - Page 36 ENGLISH ITALIANO DEUTSCH ESPAÑOL FRANÇAIS The symbol of the crossed-out wheeled bin Il simbolo del contenitore di spazzatura Mit dem Symbol der ausgekreuzten Mülltonne El símbolo del contenedor de basura tachado Le symbole de poubelle interdite identifie les identifies electrical and electronic equipment su ruote barrato, accompagnato da una werden Elektro-...
- Page 37 ČESKY ΕΛΛΗΝΙΚΆ POLSKI SLOVENČINA SLOVENŠČINA Symbol přeškrtnuté popelnice na kolečkách Το σύμβολο με τον διαγεγραμμένο τροχήλατο Symbol przekreślonego kosza na śmierci Symbol preškrtnutej odpadkovej nádoby na Simbol prečrtanega koša za smeti na označuje elektrické a elektronické zařízení κάδο προσδιορίζει ηλεκτρικό και ηλεκτρονικό kółkach sprzęcie elektrycznym...
- Page 38 FIMER contenu, en tout ou en partie, est interdite rendre sur : décline toute responsabilité quant aux erreurs sans l'accord écrit préalable de FIMER. potentielles ou aux éventuelles informations Copyright© 2020 FIMER. fimer.com manquantes dans le présent document. Tous droits réservés.
