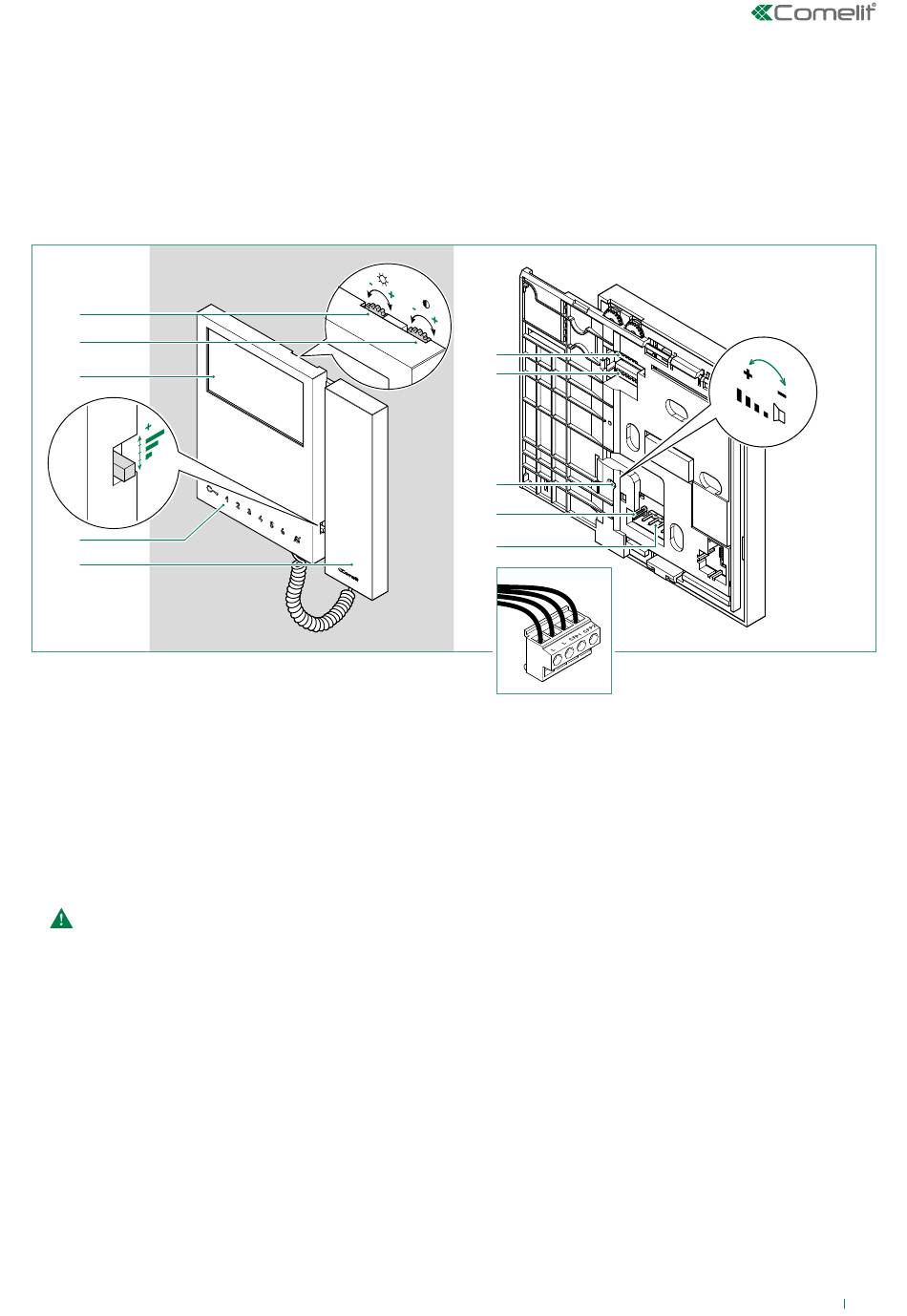

Description moniteur

Le moniteur peut être utilisé sur des installations audio/vidéo Simplebus2.
L'article 6701W est un moniteur couleurs équipé de 4 boutons.
L'article 6701W/BM est un moniteur couleurs équipé de 4 boutons et d'une boucle magnétique (Hearing loop). N'est pas
équipé de l'étrier 6710.
L'article 6701W/8 est un moniteur couleurs équipé de 8 boutons.
1.
2.
3.
4.
5.
6.
1. Réglage de la luminosité
f Pour augmenter la valeur, tourner dans le sens des aiguilles d'une montre
2. Réglage intensité de la couleur
f Pour augmenter la valeur, tourner dans le sens des aiguilles d'une montre
3. Écran couleurs LCD 4,3 pouces
4. Réglage volume d'appel (Haut / Moyen / Bas)
5. Boutons
6. Combiné
f Soulever le combiné pour commencer la communication
Ne pas maintenir le crochet phonie enfoncé lorsque le combiné est décroché.
7. S1 Microswitches pour la programmation du code usager, voir
8. S2 Microswitches pour la programmation des boutons et des fonctions (identifiés par un angle rouge)
DIP 1-2-3-4 de programmation des fonctions des boutons
DIP 5-6 accès à la programmation
DIP 7 pour la gestion de la tension d'alimentation, voir paragraphe
DIP 8 pour le réglage du moniteur principal et secondaire, voir paragraphe
9. Réglage du volume du haut-parleur (uniquement pour le réglage de la phonie des appels intercommunicants)
10. CV5 Cavalier de débranchement vidéo.
En présence de plusieurs moniteurs en cascade, seul le moniteur le plus éloigné doit présenter CV5 fermé.
11. Broche d'ancrage bornier
Bornier pour la connexion de l'installation :
LL Bornes de connexion ligne Bus
CFP1 CFP2 Entrée de l'appel porte palière
7.
8.
9.
10.
11.
«Tableau d'adressage»
«Gestion de l'alimentation»
«Moniteurs principaux et secondaires»
