Exemple de configuration d'une combinaison OU ou ET pour un rideau lumineux à 32 faisceaux
Faisceau initial
Faisceau final
Condition d'activation
Condition de désactivation
La figure suivante montre comment les zones de faisceaux peuvent être adjacentes ou se chevaucher.
160
1
1
2
3
4

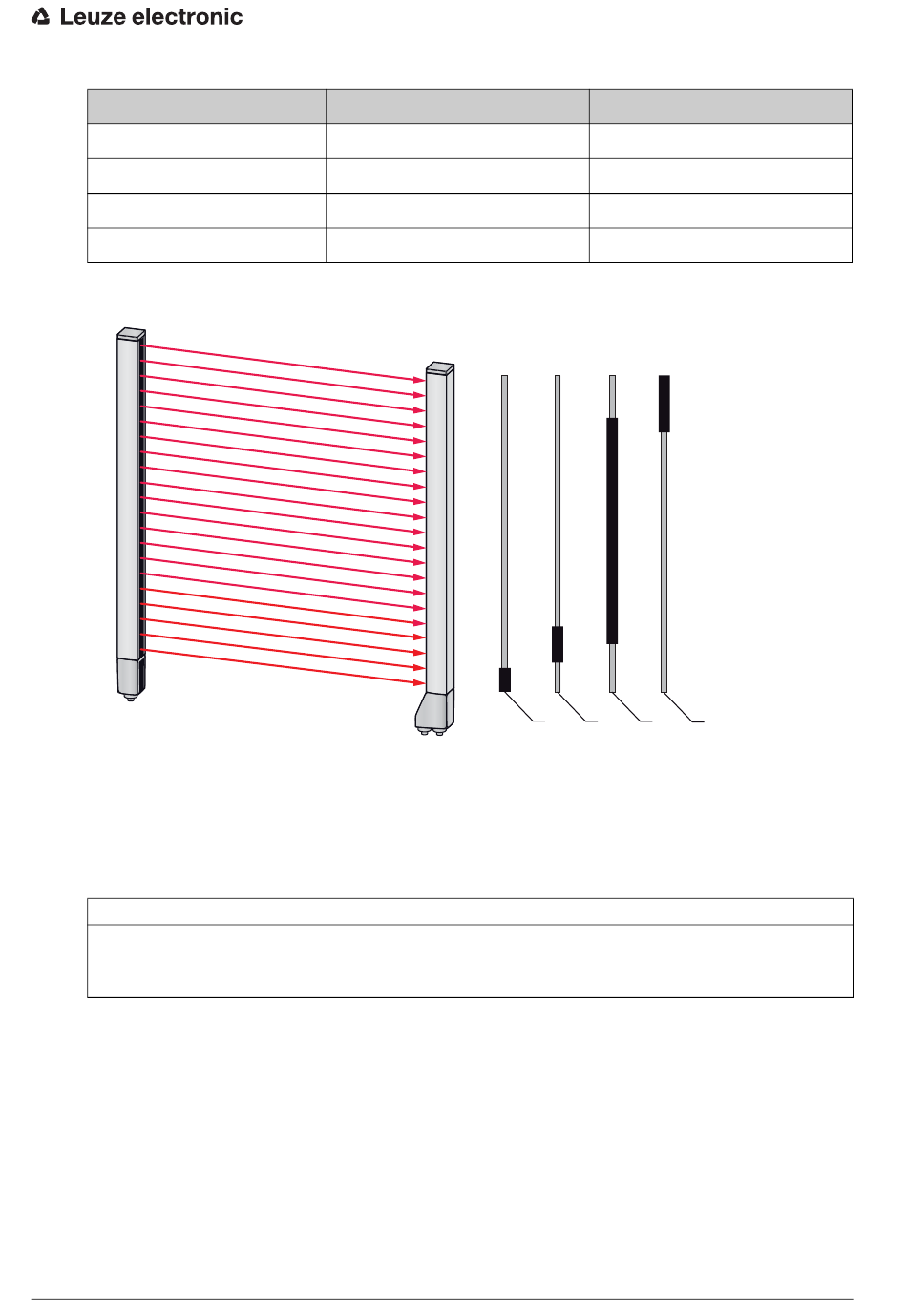

Figure 4.9 : Zones de faisceaux
Affectation de zones de faisceaux définies précédemment, par exemple à quatre sorties de commutation
(Q1 à Q4), voir chapitre 10.1.
AVIS
Nombre élevé de faisceaux logiques en cas de fonctionnement avec faisceaux diagonaux ou croisés !
Il convient de tenir compte du nombre (élevé) de faisceaux lorsque les types de balayage « Diagonal »
ou « Croisé » sont activés (voir chapitre 4.1.2 et voir chapitre 4.1.3).
4.6.4
Programmer la zone de hauteur
La fonction « Programmer la zone de hauteur » permet de programmer jusqu'à huit zones de hauteur, par
exemple pour un contrôle de hauteur ou le tri de paquets. Cela permet souvent de gagner du temps pour
la programmation.
• Huit zones de hauteurs sont disponibles au maximum.
• Une zone de hauteur est définie automatiquement au moyen d'un objet.
Pour la programmation d'une zone de hauteur, tous les faisceaux dégagés au-dessus ou en des-
sous d'un objet sont regroupés en une zone de hauteur. Par conséquent, l'objet ne peut pas se trou-
ver au milieu de la profondeur de mesure ; le premier ou dernier faisceau doit être interrompu.
Leuze electronic
OU
1
32
1 faisceau interrompu
0 faisceau interrompu
Zone de faisceaux 1
Zone de faisceaux 2
Zone de faisceaux 3
Zone de faisceaux 4
ET
1
32
32 faisceaux interrompus
31 faisceaux interrompus
157
24
15
6
5
1
1
2
CSL 710
Fonctions
160
140
3
4
27
