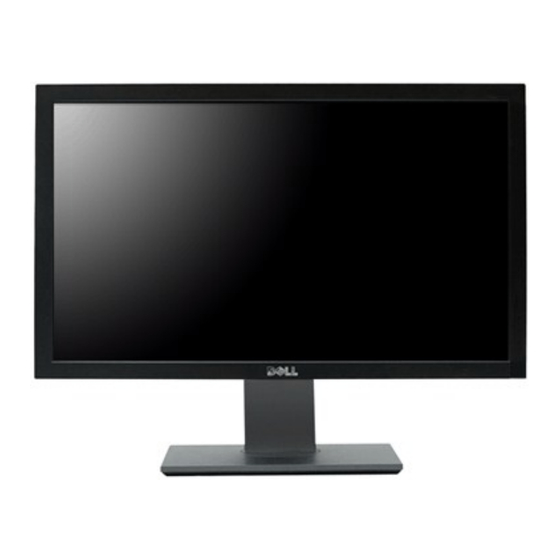

Guide Utilisateur du moniteur à écran plat Dell™ U3011
A Propos de Votre Moniteur
Installation de votre moniteur
Opération du moniteur
Guide de dépannage
Appendice
Remarques, Avertissements et Mises en garde
REMARQUE: Une REMARQUE indique des informations importantes qui vous aideront à mieux utiliser votre ordinateur.
AVERTISSEMENT:
Un AVERTISSEMENT attire votre attention sur un risque potentiel vis-à-vis du matériel ou une perte de données et vous indique
comment éviter tout problème.
MISE EN GARDE:
Une MISE EN GARDE attire votre attention sur un risque potentiel vis-à-vis de vos biens, sur des dommages corporels voire sur
un danger de mort.
Les informations présentes dans ce document sont sujettes à modification sans avis préalable.
© 2010 Dell Inc. Tous droits réservés.
La reproduction de ces contenus de toute manière que ce soit et sans la permission écrite de Dell Inc. est strictement interdite.
Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des
marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays; Intel est une marque déposée par Intel Corporation aux Etats-Unis et dans
d'autres pays; AVI sont des marques de commerce de Advanced Micro Devices, Inc; ENERGY STAR est une marque commerciale déposée par U.S. Environmental Protection Agency.
En tant que partenaire d'ENERGY STAR, Dell Inc. a déterminé que ce produit est conforme aux directives d'ENERGY STAR pour son efficacité énergétique.
D'autres marques commerciales et appellations commerciales peuvent être utilisées dans ce document pour faire référence soit aux entités revendiquant les marques et les
appellations soit à leurs produits. Dell Inc. désavoue tout intérêt propriétaire dans les marques commerciales et appellations commerciales autres que les siennes.
Modèle U3011t
Juillet 2010 Rev. A00
Publicité
Table des Matières
Manuels Connexes pour Dell U3011
Sommaire des Matières pour Dell U3011
- Page 1 Les informations présentes dans ce document sont sujettes à modification sans avis préalable. © 2010 Dell Inc. Tous droits réservés. La reproduction de ces contenus de toute manière que ce soit et sans la permission écrite de Dell Inc. est strictement interdite. Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays; Intel est une marque déposée par Intel Corporation aux Etats-Unis et dans d'autres pays; AVI sont des marques de commerce de Advanced Micro Devices, Inc; ENERGY STAR est une marque commerciale déposée par U.S. Environmental Protection Agency. En tant que partenaire d’ENERGY STAR, Dell Inc. a déterminé que ce produit est conforme aux directives d’ENERGY STAR pour son efficacité énergétique. ...
-
Page 2: À Propos De Votre Moniteur
Retour à la page de sommaire À Propos de Votre Moniteur Guide Utilisateur du moniteur à écran plat Dell™ U3011 Contenu de l'emballage Caractéristiques du produit Identifification des pièces et contrôles Spécifications du moniteur Interface Universal Serial Bus (USB) Capacité Plug and Play Spécifications du lecteur de cartes Politique de qualité relative aux pixels des moniteurs LCD Lignes directrices relatives à la maintenance Contenu de l'emballage Votre moniteur est livré avec les éléments indiqués ci-dessous. Assurez-vous que tous les éléments sont présents et contactez Dell si quoi que ce soit manque. REMARQUE : Certains éléments sont en option et peuvent ne pas être expédiés avec votre moniteur. Certaines fonctionnalités ou accessoires peuvent ne pas être disponibles dans pays. Ecran avec la base Câble d’alimentation Câble VGA ... -
Page 3: Caractéristiques Du Produit
Support des Pilotes et Documentation Guide d’installation rapide Feuille de calibrage des couleurs Informations sur la sécurité Caractéristiques du produit L'écran panneau plat U3011 a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL). Les principales caractéristiques du moniteur sont les suivantes : ■ Affichage sur une zone visible de 756.23 mm (30 pouces) (Mesurée en diagonale). ■ Résolution de 2560 x 1600, plus un support plein écran pour les résolutions plus faibles. ■ L’angle de vision large (178°/178°) et le superbe suivi des niveaux de gris minimisent les déviations de couleur à des angles de vision biaisés (assis, debout ou allant d’un côté à l’autre) ce qui assure une gradation des couleurs ultra-lisse. ■ Possibilité d’incliner, tourner et rallonger verticalement le moniteur. -
Page 4: Vue Arrière
Support mural du moniteur utilisant un kit de montage mural la plaque de base attachée) compatible VESA (100 mm x 100 mm). Orifice de verrouillage de sécurité Fixer votre moniteur. Référez-vous à cette étiquette si vous devez contacter Dell pour Etiquette à code-barre avec numéro de série un support technique. Support de montage de la Soundbar Dell (2) Pour fixer la Soundbar Dell optionnelle. Réglementaire classement du label Listes des approbations réglementaires. Référez-vous à cette étiquette si vous devez contacter Dell pour Label étiquette de service un support technique. Orifice de rangement des câbles Permet de ranger les câbles en les plaçant dans l'orifice. ... -
Page 5: Vue De Dessous
Étiquette Description Utilisez Connecteur du cordon d'alimentation CA Branchez le câble d'alimentation. Connecteur d'alimentation CC pour Soundbar Dell Branchez le cordon d'alimentation pour la soundbar (facultatif). Branchez les périphériques de sortie audio canal 2.0 ou 5.1 HDMI ou 2.0 DisplayPort. Branchez la sorite du canal avant gauche/droit sur le connecteur vert. Utilisez ce connecteur pour la connexion audio du canal 2.0/2.1. -
Page 6: Spécifications Du Moniteur
GTG AVR 7 ms / GTG_MAX 17 ms Nombre de couleurs 1,07 milliard de couleurs Gamme de couleurs 117%* NTSC en moyenne, 100% sRVB, 99% Adobe RVB *La gamme de couleurs du [U3011] (standard) est basée sur les normes d'essais CIE1976 (117%) et CIE1931 (102%). Spécifications de la Résolution Limites de balayage horizontal 30 kHz à 99 kHz Limites de balayage vertical 56 Hz à 86 Hz... -
Page 7: Spécifications Électriques
VESA, 800 x 600 46.88 75.0 49.5 VESA, 1024 x 768 48.36 60.0 65.0 VESA, 1024 x 768 60.02 75.0 78.75 VESA, 1152 x 864 67.5 75.0 VESA, 1280 x 800 49.7 60.0 83.5 VESA, 1280 x 1024 64.0 60.0 VESA, 1280 x 1024 80.0 75.0... -
Page 8: Caracrtéristiques Environnementales
Dissipation Thermique 375,59 BTU/heure (typique) Modes de gestion d'énergie Si vous avez une carte graphique compatible DPM™ VESA ou un logiciel installé sur votre PC, le moniteur peut automatiquement réduire sa consommation électrique lorsqu'il n'est pas utilisé. On parle alors de Mode d'économie d'énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur reprend son fonctionnement automatiquement. Le tableau suivant donne la consommation électrique et les signaux de cette fonctionnalité d'économie d'énergie automatique : Modes VESA Sync. Horizontale Sync. Verticale Vidéo Témoin d'alimentation Consommation électrique Fonctionnement Normal (avec Soundbar Dell et USB Activé Activé Activé Bleu 250 W (maximum) ** actifs) Fonctionnement Normal Activé Activé... -
Page 9: Connecteur Dvi
Numéro Côté 15-broches du câble de signal connecté de broche Vidéo-Rouge Vidéo-Vert Vidéo-Bleu MASSE Test-Auto MASSE-R MASSE-G MASSE-B Ordinateur 5V/3.3V MASSE-sync MASSE Données DDC Sync.H. Sync V. Horloge DDC Connecteur DVI REMARQUE: La broche 1 se trouve en haut à gauche. Numéro Côté Moniteur du câble signaux 24 broches de broche T.M.D.S. Données 2- T.M.D.S. Données 2+ T.M.D.S. Blindage Données 2/4 T.M.D.S. Données 4- NT.M.D.S. Données 4+ Horloge DDC Données DDC Pas de connexion T.M.D.S. Données 1- T.M.D.S. Données 1+ T.M.D.S. Blindage Données 1/3... -
Page 10: Connecteur Du Port D'écran À 20 Broches
T.M.D.S. Blindage Données 0/5 T.M.D.S. Données 5- T.M.D.S. Données 5+ T.M.D.S. Blindage horloge T.M.D.S. Horloge + T.M.D.S. Horloge - Connecteur du port d’écran à 20 broches Numéro 24-broches du câble de signal Connecté de broche ML0(p) ML0(n) ML1(p) ML1(n) ML2(p) ML2(n) ML3(p) ML3(n) AUX(p) AUX(n) DP_PWR Retour +3.3V DP_PWR Connecteur HDMI à 19-broches Numéro Côté 19 broches du câble signal connecté (câble non inclus) broche T.M.D.S. Données 2- T.M.D.S. Données 2 Ecran... -
Page 11: Interface Universal Serial Bus (Usb)
T.M.D.S. Données 1- T.M.D.S. Données 0+ T.M.D.S. Données 0 Ecran T.M.D.S. Données 0- T.M.D.S. Horloge + T.M.D.S. Ecran Horloge T.M.D.S. Horloge - Reservé (N.C. sur l’appareil) DDC/CEC masse Alimentation +5V Détection connexion à chaud Connecteur vidéo en composantes Numéro de Côté 3 broches du câble signal connecté (câble non broche inclus) Y (signal luminance) Pb (Signal différentiel de couleur) Pr (Signal différentiel de couleur) Interface Universal Serial Bus (USB) Cette section vous donne des informations sur les ports USB qui sont disponibles sur le côté gauche de votre moniteur. REMARQUE : Ce moniteur prend en charge l'interface USB 2.0 certifiée High-Speed Vitesse de Débit de Consommation électrique transfert données... -
Page 12: Capacité Plug And Play
Le lecteur de cartes mémoire Flash est automatiquement reconnu par Microsoft® Windows® 2000, Windows® XP, Windows Vista® et Windows® 7. Lorsqu'il est reconnu et installé, chaque carte mémoire (emplacement) séparée apparaît comme une lettre de lecteur séparée. Toutes les opérations de fichiers standards (copier, supprimer, glisser-déplacer, etc.) peuvent être effectuées avec ce lecteur. Fonctionnalités Le lecteur de cartes mémoire Flash a les fonctionnalités suivantes : Prend en charge les systèmes d’exploitation Microsoft® Windows® 2000, Windows® XP, Windows Vista® et Windows® 7 CoPas de support Dell pour Windows 9X. Périphérique de classe de stockage de masse (aucun pilote n'est nécessaire sous Microsoft® Windows® 2000, Windows® XP, Windows Vista® et Windows® 7) Certification USB-IF Prise en charge de nombreux médias cartes mémoire Le tableau suivant liste les fentes d'insertion de carte mémoire en fonction de leur type : Type de cartes mémoire Flash Carte xD-Picture... -
Page 13: Politique De Qualité Relative Aux Pixels Des Moniteurs Lcd
REMARQUE: MMC comprend MMCPlus, RS-MMC, MMC Mobile et MMC micro. REMARQUE: xD comprend TypeM et TypeH. Politique de qualité relative aux pixels des moniteurs LCD Pendant le processus de fabrication du moniteur LCD, il n'est pas inhabituel qu'un ou plusieurs pixels se figent dans un état fixe, ce qui est difficilement visible et n'affecte pas la qualité de l'affichage ni son utilisabilité. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse : support.dell.com. Lignes directrices relatives à la maintenance Nettoyer votre moniteur MISE EN GARDE : Lisez et suivez les consignes de sécurité avant de nettoyer le moniteur. MISE EN GARDE : Avant de nettoyer le moniteur, débranchez son câble d'alimentation de la prise murale. Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur : Pour nettoyer votre écran antistatique, humidifiez légèrement un chiffon doux et propre avec de l'eau. Si possible, utilisez un tissu de nettoyage spécial ... -
Page 14: Contacter Dell
Déclaration de la FCC (Etats-Unis seulement) et autres informations règlementaires Pour la déclaration de la FCC et les autres informations règlementaires, visitez le site Web suivant sur la conformité : http://www.dell.com/regulatory_compliance. Contacter Dell Pour les clients aux Etats-Unis, appelez le 800-WWW-DELL (800-999-3355).. REMARQUE: Si vous n’avez pas de connexion Internet active, vous pouvez trouver l’information pour nous contacter sur votre facture d’achat, votre bordereau d’emballage, votre relevé ou le catalogue des produits Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et ... -
Page 15: Installation De Votre Moniteur
Retour à la Table des Matières Installation de votre moniteur Moniteur à écran plat Dell™ U3011 Si vous avez un ordinateur de bureau Dell™ ou un ordinateur portable Dell™ avec accès à Internet 1. Allez sur http://support.dell.com, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique. 2. Après installation des pilotes pour votre Adaptateur Graphique, essayez de nouveau de configurer la résolution sur 2048 x 1280 (source d’entrée VGA) / 2560 x 1600 (sources d’entrée DVI/Displayport) / 1920 x 1200 (sources d’entrée HDMI). REMARQUE: Si vous n'arrivez pas à configurer la résolution sur 2048 x 1280 (source d’entrée VGA) / 2560 x 1600 (sources d’entrée DVI/Displayport) / 1920 x 1200 (sources d veuillez contacter Dell™ pour demander un Adaptateur Graphique qui prend en charge ces résolutions. REMARQUE: En DVI, veuillez utiliser le câble DVI dual-link fourni avec votre moniteur pour la résolution prédéfinie maximum de 2560 x 1600. Retour à la Table des Matières... - Page 16 Retour à la Table des Matières Installation de votre moniteur Moniteur à écran plat Dell™ U3011 Si vous avez un ordinateur de bureau, portable ou une carte graphique non Dell™. Sous Windows XP: 1. Cliquez droit sur le bureau et cliquez sur Propriétés. 2. Sélectionnez l'onglet Paramètres. 3. Sélectionnez Avancé. 4. Identifiez votre fournisseur de contrôleur graphique à partir de la description en haut de la fenêtre (par exemple NVIDIA, ATI, Intel etc). 5. Veuillez vous référer au site Web du fournisseur de votre carte graphique pour la mise à jour du pilote (par exemple http://www.ATI.com http://www.NVIDIA.com 6. Après installation des pilotes pour votre Adaptateur Graphique, essayez de nouveau de configurer la résolution sur 2048 x 1280 (source d’entrée VGA) / 2560 x 1600 (sources d’entrée DVI/Displayport) / 1920 x 1200 (sources d’entrée HDMI). ® ® Sous Windows Vista ou Windows 1.
-
Page 17: Utilisation Du Moniteur
Retour à la page de sommaire Utilisation du moniteur Guide Utilisateur du moniteur à écran plat Dell™ U3011 Utiliser les commandes du panneau frontal Utiliser le menu sur écran (OSD) Réglage de la résolution maximale Utiliser la SoundBar Dell (En Option) A l'aide de l'inclinaison, du pivotement et du déploiement vertical Utiliser le Panneau Frontal Utilisez les boutons sur le panneau frontal du moniteur pour régler les caractéristiques de l'image affichée. Quand vous utilisez ces boutons pour régler les commandes, un OSD affiche les valeurs numériques des caractéristiques que vous modifiez. REMARQUE : 1 à 5 sont des touches tactiles capacitives, qui sont activés en plaçant votre doigt sur la diode bleue. Boutons sur le panneau frontal Description Utiliser ce bouton pour choisir parmi différents modes de couleurs préréglés. Touche de... -
Page 18: Utilisation Du Menu D'affichage À L'écran (Osd)
Utiliser ce bouton pour revenir au menu principal ou au menu OSD principal. Quitter Utiliser le bouton de mise sous tension pour allumer et éteindre le moniteur. Le voyant vert indique que le moniteur est allumé et prêt à fonctionner. Le voyant orange indique que le moniteur est en mode DPMS (économie d’énergie). Mise sous tension (avec voyant de mise sous tension) Utilisation du menu d’affichage à l’écran (OSD) Accès au système des menus REMARQUE : Si l’on accède à un autre menu ou quitte le menu OSD après avoir modifié les paramètres, les modifications sont sauvegardées ... - Page 19 Luminosité/Contraste Utiliser ce menu pour activer la fonction de réglage de luminosité/contraste. Luminosité La luminosité permet de régler la luminance du rétroéclairage. Appuyez sur le bouton pour augmenter la luminosité et sur le bouton pour la diminuer (mini. 0 ~ maxi. 100). Contraste Régler la luminosité au préalable puis le contraste uniquement si un réglage supplémentaire s’impose. Appuyez sur le bouton pour augmenter le contraste et sur le bouton pour le diminuer (mini.
- Page 20 VGA. HDMI Sélectionner Entrée HDMI en cas d’utilisation du connecteur de HDMI. Appuyez sur pour sélectionner la source d’entrée HDMI Composante Sélectionner Entrée Composante lors de l'utilisation du connecteur composantes. Appuyez pour sélectionner la source d'entrée composantes. Réglage des couleurs Utiliser Paramètres de couleurs pour ajuster le mode de paramétrage et la température des couleurs. Sous-menus Color Settings (Réglages de couleurs) pour le Standard, Chaud, Froid, Adobe RGB, sRGB, Mode xv ou Couleur Personnalisée: Sous-menus Color Settings (Réglages de couleurs) pour le Multimédia, Jeux ou Film: ...
- Page 21 Modes de préréglage Lorsque le mode Graphiques est sélectionné, les options suivantes peuvent être choisies : Standard, Multimédia, Jeux, Film, Chaud, Froid, Adobe RGB, sRGB, Mode xv ou Couleur Personnalisée (RVB). Standard : Charge les paramètres de couleur pour des applications de bureau. Il s’agit du mode de préréglage par défaut Multimédia : Paramètres de couleur des charges adapté aux applications multimédias, p.ex. la lecture vidéo. Jeux : Paramètres de couleur des charges adapté à la plupart des applications de jeux. Film: Mode approprié pour la lecture des films. Chaud : Sélectionnez le mode chaud pour obtenir une teinte rouge. Ce paramètre de couleur est en général utilisé pour les applications avec des couleurs intenses (édition photographique, multimédia, films, etc.). Froid : Sélectionnez le mode froid pour obtenir une teinte bleutée. Ce paramètre de couleur est en général utilisé pour les ...
- Page 22 REMARQUE : Le réglage de la saturation n’est disponible que pour les entrées vidéo. Réinit. param.couleur Rétablit les paramètres de couleurs d’origine du moniteur. Paramètres La fonction Paramètres d’affichage permet de régler l’image. affichage Mode Large Règle le rapport d’image sur 16:9, 4:3,1:1 ou au format plein écran. Position horizontale Utiliser pour ajuster la position de l’image à gauche ou à droite. La valeur minimale de réglage est « 0 » (-). La valeur maximale de réglage est « 100 » (+). Position verticale Utiliser pour ajuster la position de l’image vers le haut ou le bas. La valeur minimale de réglage est « 0 » (-). La valeur maximale de réglage est « 100 »...
- Page 23 Réglage audio Utilisez Réglages audio pour ajuster les réglages audio. Source sortie de Utilisez le menu Line Out Source (Source sortie de ligne) pour sélectionner les différents signaux audio éventuellement connectés à ligne votre moniteur. REMARQUE : La sélection Line Out Source (Source sortie de ligne) n'est disponible que lorsque le moniteur est en mode PBP. Configuration audio Audio propose deux types de configuration pour les canaux audio. Utilisez pour aller sur 2 canaux ou 5.1 canaux et sélectionnez l'option voulue. Réinit. les réglages ...
- Page 24 sous-menu lorsque PBP Off PBP Mode PBP Pour activer le mode PBP (Picture by Picture : Image par image). Source PBP Sélectionnez un signal d’entrée pour Picture by Picture (PBP). (HDMI 1/ HDMI 2/Composants). Contraste PBP Ajustez le niveau de contraste de l'image en mode PBP. Autres paramétrages Sélectionner cette option pour régler les paramètres de l’OSD, comme la langue affichée, la durée pendant laquelle le menu reste ...
- Page 25 Transparence menu Sélectionner cette option pour modifier la transparence du menu en appuyant sur le ou le bouton (Mini.: 0 ~ Maxi.: 100). Minuteur du menu Durée d’activation de l’OSD : Définit la durée pendant laquelle l’OSD restera activé après avoir pressé un bouton. Utiliser pour déplacer le curseur par incréments de 1 secondes, d e 5 à 60 secondes. Verrou du menu Cette fonction vous permet de restreindre l'accès des différents paramètres sur votre moniteur. REMARQUE : Pour verrouiller le menu, sélectionnez l'option «Lock». ...
-
Page 26: Messages D'avertissement Osd
Personnaliser Cette fonction vous permet de personnaliser les touches de raccourci. REMARQUE : Ce moniteur dispose d’une fonction de calibrage automatique de la luminosité pour compenser le vieillissement de l’écran CCFL. Messages d’avertissement OSD Lorsque le contraste dynamique est activé dans les modes suivants : Jeux, Films et Multimédia, le réglage manuel de la luminosité est désactivé. L'un des messages d'avertissement suivants peut apparaître à l'écran indiquant que le moniteur est hors des limites de synchronisation : Cela signifie que l'écran ne peut pas se synchroniser avec le signal reçu depuis l'ordinateur. Voir Spécifications du moniteur pour connaître les limites des fréquences Horizontale et Verticale adressables par ce moniteur. Le mode recommandé est de 2048 x 1280 (source d’entrée VGA) / 2560 x 1600 (sources d’entrée DVI/Displayport) / 1920 x 1200 (sources d’entrée HDMI). ... -
Page 27: Réglage De La Résolution Maximale
Si vous ne voyez pas l'option 2048 x 1280 (source d’entrée VGA) / 2560 x 1600 (sources d’entrée DVI/Displayport) / 1920 x 1200 (sources d’entrée HDMI), vous avez peut-être besoin de mettre à jour votre pilote graphique. Selon votre ordinateur, menez à bien l'une des procédures suivantes : Si vous avez un ordinateur de bureau ou portable Dell : Allez sur le site support.dell.com, saisissez l'identifiant de dépannage, et téléchargez le dernier pilote pour votre carte graphique. ¡ Si vous utilisez un ordinateur d'une marque autre que Dell (portable ou de bureau) : Allez sur le site de support de votre ordinateur et téléchargez les derniers pilotes graphiques. ¡ Allez sur le site de support de votre carte et téléchargez les derniers pilotes graphiques. ¡... -
Page 28: A L'aide De L'inclinaison, Du Pivotement Et Du Déploiement Vertical
Mécanisme de fixation Commande d'alimentation/volume 3. Témoin d'alimentation Connecteurs pour écouteurs A l'aide de l'inclinaison, du pivotement et du déploiement vertical REMARQUE : Ceci est applicable pour un moniteur avec support. Après achat du support autre, veuillez consulter le guide d'installation du support respectifs pour les instructions d'installation. Inclinaison, pivotement Ceci est valable pour un moniteur avec un stand. Lorsque stand autre est acheté, s'il vous plaît vous référer au guide d'installation correspondant stand pour mettre en place des instructions. REMARQUE : Le support est fixé lorsque le moniteur est expédié de l'usine. Extension verticale REMARQUE :Le support se déploie verticalement jusqu'à 90 mm. Les figures ci-dessous illustrent comment déployer le support verticalement. - Page 29 Retour à la page de sommaire...
- Page 30 Retour à la Table des Matières Installation de votre moniteur Moniteur à écran plat Dell™ U3011 Réglage de la résolution d'affichage sur 2048 x 1280 (source d’entrée VGA) / 2560 x 1600 (sources d’entrée DVI/Displayport) / 1920 x 1200 (sources d’entrée HDMI) (Optimale) Pour un fonctionnement maximum du moniteur lors de l'utilisation des systèmes d'exploitation Microsoft Windows, réglez la résolution d'affichage sur 2048 x 1280 (source d’entrée VGA) / 2560 x 1600 (sources d’entrée DVI/Displayport) / 1920 x 1200 (sources d’entrée HDMI) pixels en suivant les étapes suivantes : Sous Windows XP: 1. Cliquez droit sur le bureau et cliquez sur Propriétés. 2. Sélectionnez l'onglet Paramètres. 3. Déplacez la barre de curseur vers la droite en appuyant et en maintenant enfoncé le bouton gauche de la souris et réglez la résolution de l'écran sur 2048 x 1280 (source d’entrée VGA) / 2560 x 1600 (sources d’entrée DVI/Displayport) / 1920 x 1200 (sources d’entrée HDMI). 4. Cliquez sur OK.
- Page 31 Les informations présentes dans ce document sont sujettes à modification sans avis préalable. © 2010 Dell Inc. Tous droits réservés. La reproduction de ces contenus de toute manière que ce soit et sans la permission écrite de Dell Inc. est strictement interdite. Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays; Intel est une marque déposée par Intel Corporation aux Etats-Unis et dans d'autres pays; AVI sont des marques de commerce de Advanced Micro Devices, Inc; ENERGY STAR est une marque commerciale déposée par U.S. Environmental Protection Agency. En tant que partenaire d’ENERGY STAR, Dell Inc. a déterminé que ce produit est conforme aux directives d’ENERGY STAR pour son efficacité énergétique. ...
-
Page 32: Installer Votre Moniteur
Retour à la page de sommaire Installer Votre Moniteur Guide Utilisateur du moniteur à écran plat Dell™ U3011 Connecter le moniteur Organiser vos câbles Connexion de la Soundbar (en option) Enlever la base Connecter la base Connecter votre moniteur MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. REMARQUE: La connexion du câble USB montant active les ports USB et le lecteur de carte du moniteur pour qu’ils fonctionnent. Pour connecter votre moniteur sur l'ordinateur : 1. Éteignez votre ordinateur et débranchez son câble d'alimentation. 2. Raccorder le câble de connexion blanc (DVI-D numérique) ou bleu (VGA analogique) ou noir (Port d’affichage) au port vidéo correspondant à l'arrière de ... -
Page 33: Brancher Le Câble Usb
AVERTISSEMENT: Les graphiques sont utilisés à des seules fins d'illustration. L'aspect peut varier sur l'ordinateur. Brancher le câble USB Après avoir terminé la connexion du câble DVI/VGA/DisplayPort, suivez la procédure ci-dessous pour terminer l'installation du moniteur : 1. Connectez les câbles d'alimentation pour votre ordinateur et votre moniteur dans une prise proche. 2. Allumez le moniteur et l'ordinateur. Si votre ordinateur affiche une image, l'installation est terminée. S'il n'affiche pas d'image, voir la section Dépannage des problèmes. 3. Utilisez le trou de gestion des câbles sur le pied du moniteur pour organiser les câbles. Organiser vos câbles Après avoir branché tous les câbles nécessaires sur votre écran et votre ordinateur, (Voir Connecter votre écran pour réaliser le raccordement des câbles), utilisez la rainure de gestion des câbles pour aménager soigneusement tous les câbles comme illustré ci-dessus. Connexion de la Soundbar (en option) À l'arrière du moniteur, fixez la Soundbar en alignant les deux fentes avec les deux bagues le long de la partie inférieure du moniteur. Faites glisser la Soundbar vers la gauche jusqu'à ce qu'elle soit en place. -
Page 34: Enlever La Base
Connectez la soundbar sur la prise d'alimentation audio DC-out (voir la vue dessous pour les détails). Insérez la mini prise stéréo verte sortant de l'arrière de la Soundbar dans la prise de sortie audio de votre ordinateur. AVERTISSEMENT : Ne pas utiliser de périphérique autre que la Sound Bar Dell. REMARQUE : La sortie de +12 VCC du connecteur d'alimentation de la Soundbar est uniquement adapté à la Soundbar Dell. Enlever la base REMARQUE : Pour éviter les rayures sur l'écran LCD en enlevant la base, assurez-vous que le moniteur est placé sur une surface nette. REMARQUE : Ceci est valable pour un moniteur avec un stand. Lorsque stand autre est acheté, s'il vous plaît vous référer au guide d'installation correspondant stand pour mettre en place des instructions. Pour enlever la base : 1. -
Page 35: Dépannage
Retour à la page de sommaire Dépannage Guide Utilisateur du moniteur à écran plat Dell™ U3011 Test-Auto Diagnostiques intégrés Problèmes généraux Problèmes spécifiques au produit Problèmes spécifiques au Universal Serial Bus Problèmes liées à la Soundbar Dell MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Test-Auto Votre moniteur dispose d'une fonction de test automatique qui vous permet de vérifier s'il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l'écran du moniteur reste éteint, effectuez le test automatique du moniteur en suivant ces étapes : 1. Éteignez votre ordinateur et le moniteur. 2. Débranchez le câble vidéo à l'arrière de l'ordinateur. Afin de vous assurer du bon fonctionnement du Test Automatique, déconnectez le câble Numérique (connecteur blanc) et le câble Analogique (connecteur bleu) situés à l'arrière de l'ordinateur. 3. Rallumez le moniteur. La boîte de dialogue flottante doit apparaître à l'écran (sur un arrière-plan noir) si le moniteur ne peut pas détecter un signal vidéo et s'il fonctionne correctement. En mode auto-test, le témoin d'alimentation LED reste en vert. De plus, en fonction de l'entrée sélectionnée, l'une des boîtes de dialogue illustrées ci-dessous défilera continuellement sur l'écran. 4. Cette boîte de dialogue apparaîtra également lors du fonctionnement habituel du système en cas de déconnexion ou de dommages du câble vidéo. 5. Éteignez votre moniteur et reconnectez le câble vidéo; puis rallumez votre ordinateur ainsi que votre moniteur. Si l'écran de votre moniteur n'affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur, puisque votre moniteur fonctionne correctement. -
Page 36: Problèmes Généraux
Image comportant des vagues Lancez la fonction Ajustement auto via l’OSD. ou un léger mouvement Réglez les contrôles de Phase et d'Horloge via l'OSD. Effectuer la réinitialisation du moniteur aux paramètres d'usine. Vérifiez les facteurs environnementaux. Déplacez le moniteur et testez-le dans une autre pièce. Pixels manquants L'écran LCD affiche des points. Éteignez et rallumez. Certains pixels allumés d'une manière permanente sont un défaut naturel de la technologie LCD. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse : support.dell.com. Pixels fixess L'écran LCD affiche des points Éteignez et rallumez. lumineux. Certains pixels allumés d'une manière permanente sont un défaut naturel de la technologie LCD. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse : support.dell.com. Problèmes de luminosité Image trop terne ou trop Effectuez la réinitialisation du moniteur aux paramètres d'usine. -
Page 37: Problèmes Spécifiques Au Produit
Lancez la fonction Ajustement auto via l’OSD. Réglez les contrôles de Phase et d'Horloge Pixel via l'OSD. Effectuez la procédure de test automatique du moniteur pour déterminer si l'écran brouillé apparaît également dans le mode de test automatique. Vérifiez qu'il n'y a pas de broches tordues ou cassées à l'extrémité du câble vidéo. Redémarrez l'ordinateur en mode sans échec. Problèmes liés à la sécurité Signes visibles de fumée ou N'effectuez aucun dépannage. d'étincelles Contactez Dell immédiatement. Problèmes intermittents Mauvais fonctionnement Assurez-vous que le câble vidéo reliant l'ordinateur et le moniteur est correctement marche et arrêt du moniteur branché et fixé. Effectuez la réinitialisation du moniteur aux paramètres d'usine. Effectuez la procédure de test automatique du moniteur pour déterminer si le problème intermittent se produit dans le mode de test automatique. Couleur manquante Couleur d'image manquante Effectuez la vérification à l'aide de la fonction de test automatique de l'écran. -
Page 38: Problèmes Liés À La Soundbar Dell
High Speed fonctionnent Certains ordinateurs ont à la fois des ports USB 2.0 et des ports USB 1.1. Assurez-vous lentement voire pas du tout que vous utilisez le bon port USB. Rebranchez le câble montant sur votre ordinateur. Reconnectez les périphériques USB (connecteur descendant). Redémarrez l'ordinateur. Problèmes liés à la Soundbar Dell™ Symptômes courants Description du problème Solutions possibles Pas de son Pas d'alimentation à la Tourner le bouton de mise sous tension/volume de la Soundbar dans le sens des Soundbar - le témoin ...
