Permet d'aiguiller un état logique vers une sortie logique choisie parmi deux états logiques.
Si l'entrée = 0 alors la sortie contient la valeur présente sur l'entrée(1).
Si l'entrée = 1 alors la sortie contient la valeur présente sur l'entrée(2).
Effectue une comparaison (au choix parmi <, >, ≤, ≥, =, ≠) de deux valeurs (variable, constante, mesure,...) et active l'état
logique en fonction du résultat.
L'état logique prend l'état d'un des bits (0 à 31) d'une variable d'entrée.
Si la valeur en entrée n'est pas entière elle est arrondie à la valeur entière la plus proche avant le test du bit.
Génère une pulse de 100ms sur l'état logique lorsque le texte sans accents et caractères spéciaux d'un SMS reçu correspond
exactement au texte prédéfini. Support des caractères UTF-8 (accents, chinois, arabe, japonais, etc.)
Le bloc de rétroaction est utilisé pour les automatismes complexes qui nécessitent de relier un état logique à une entrée d'un
bloc utilisé pour définir ce même état logique.
Dans ce cas on obtient un circuit ou boucle qui pose un problème d'ordre d'exécution des blocs.
Pour lever l'ambiguïté ainsi créé, on doit utiliser un bloc de rétroaction.
Exemple :

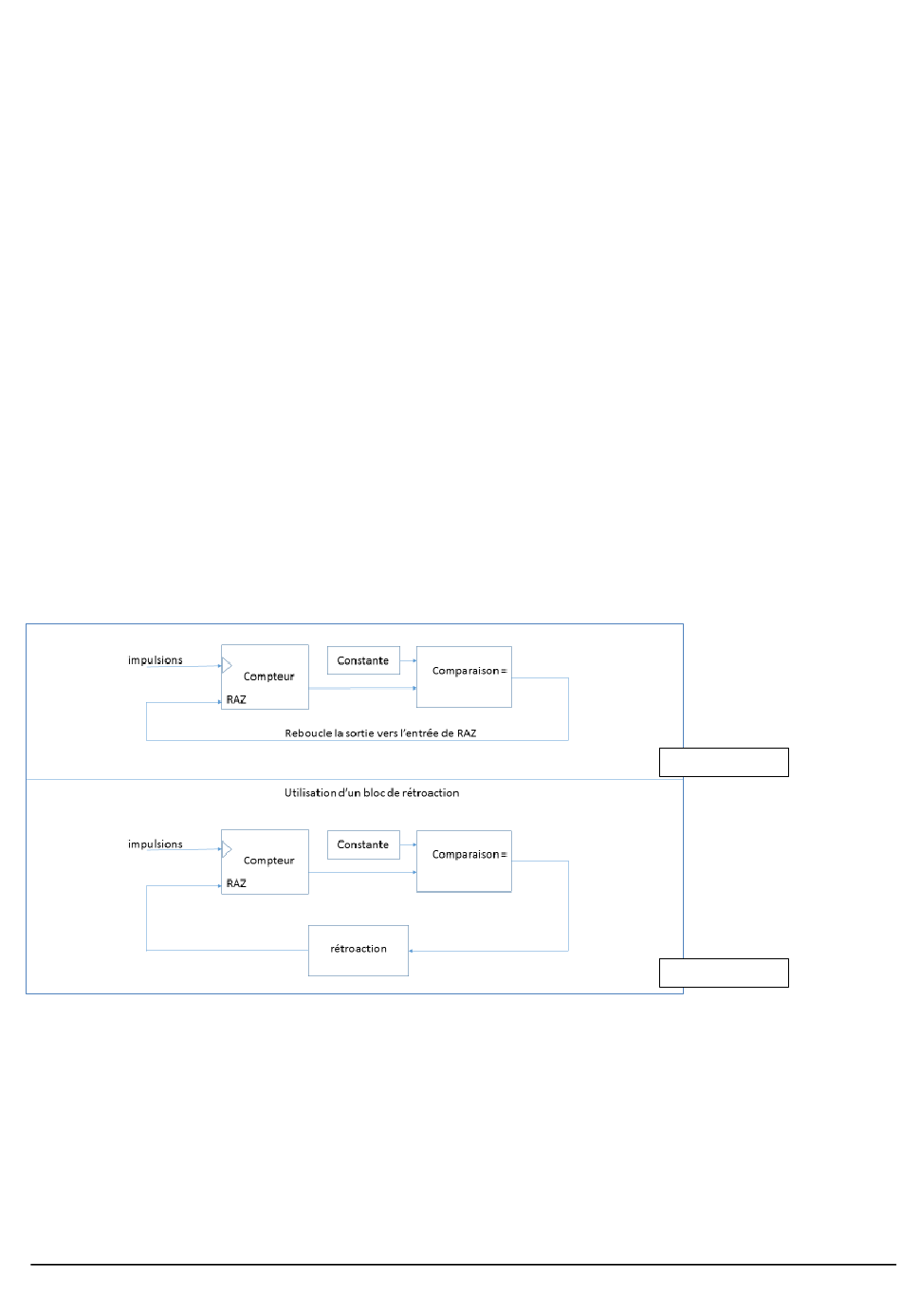

On souhaite remettre à zéro un compteur lorsque sa sortie atteint une valeur prédéfinie. On insère un bloc de rétroaction entre la
sortie du bloc comparaison et l'entrée RAZ compteur.
Cet état logique s'active si une erreur est présente dans la mesure auquel il est relié.
Le code d'erreur mis à jour à chaque acquisition. La valeur du code d'erreur peut être lu avec la variable « Code erreur mesure ».
Permet de générer une pulse immédiatement ou avec un retard lors de l'apparition d'un front sur une des 8 entrées du bloc.
Si l'entrée change d'état avant l'expiration du délai celui-ci peut être remis à zéro ou continuer suivant le paramètre
« Redéclenchable : OUI/NON».
